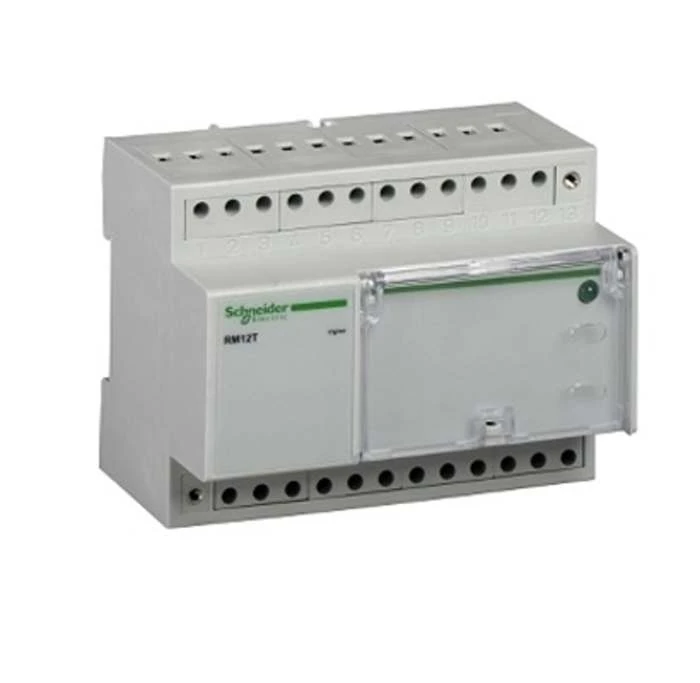

Schneider Electric 28566 VIGIREX RM12T Multiplexer (12 points)
- Brand: Schneider Electric
- SKU: 28566
- MPN: 28566
- Price: 51596.52 TRY + VAT · incl. VAT 61915.82 TRY
- Availability: Made to order
- Switch Accessories
- Schneider Electric Switch Accessories
- Selection guide: Switch and Breaker Accessories Selection Guide
- Schneider Electric 28566 Teknik Veri Föyü (PDF)
Schneider Electric 28566 VIGIREX RM12T Multiplexer (12 points).
| Series | VigiPacT |
|---|---|
| Product Type | Çoğullayıcı |
| Relay Application | Izleme rölesi |
| Mounting Support | DIN rayı |
| Compatible Current Sensors | VigiPacT RMH izleme rölesi |
| Conventional Enclosed Thermal Current (Ithe) | 8 A |
| Minimum Load | 10 mA @ 12 V |
| Rated Control Supply Voltage (Us) | 220…240 V AC 50/60 Hz % 70…110 |
| Power Consumption | 8 VA |
| Test Function | Yerel |
| Signalling Contact Arrangement | 1 NA |
| Measurement Type | Toprak hatası akım dahili ölçümü, aralik: % 80…100, dogruluk: +/- % 10 |
| Communication Services | Dahili veriyolu ile denetim |
| Cable Stripping Length | Yardımcı güç besleme: 6 mm for alt connection; Toprak kaçağı monitörü: 6 mm for alt connection; Sensör: 6 mm for alt connection; Sensör: 6 mm for üst connection |
| Tightening Torque | Yardımcı güç besleme: 0,5 N.m alt; Toprak kaçağı monitörü: 0,5 N.m alt; Sensör: 0,5 N.m alt; Sensör: 0,5 N.m üst |
| Number of 9 mm Pitches | 12 |
| Standards | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Width | 106 mm |
| Height | 81 mm |
| Depth | 73.5 mm |
| Product Weight | 0.42 kg |
| IP Rating | IP40 ön yüzde: (EN/IEC 60529); IP30 yan parçalarda: (EN/IEC 60529); IP20 bağlantı terminallerinde: (EN/IEC 60529) |
| IK Impact Protection | IK07 (EN 50102) |
| Mechanical Durability | Yangına dayanıklılık (IEC 60695-2-1); IK koruma 2 joules: IK07 (EN 50102); Titreşimler 13,2…100 Hz: 0,7 g; Titreşimler 2…13,2 Hz: +/- 1 mm |
| Overvoltage category | IV |
| Relative Humidity | 95 % @ 55 °C |
| Pollution Degree | 3 (IEC 60664-1) |
| Operating Ambient Temperature | -25…55 °C |
| Storage Temperature | -40…85 °C |
