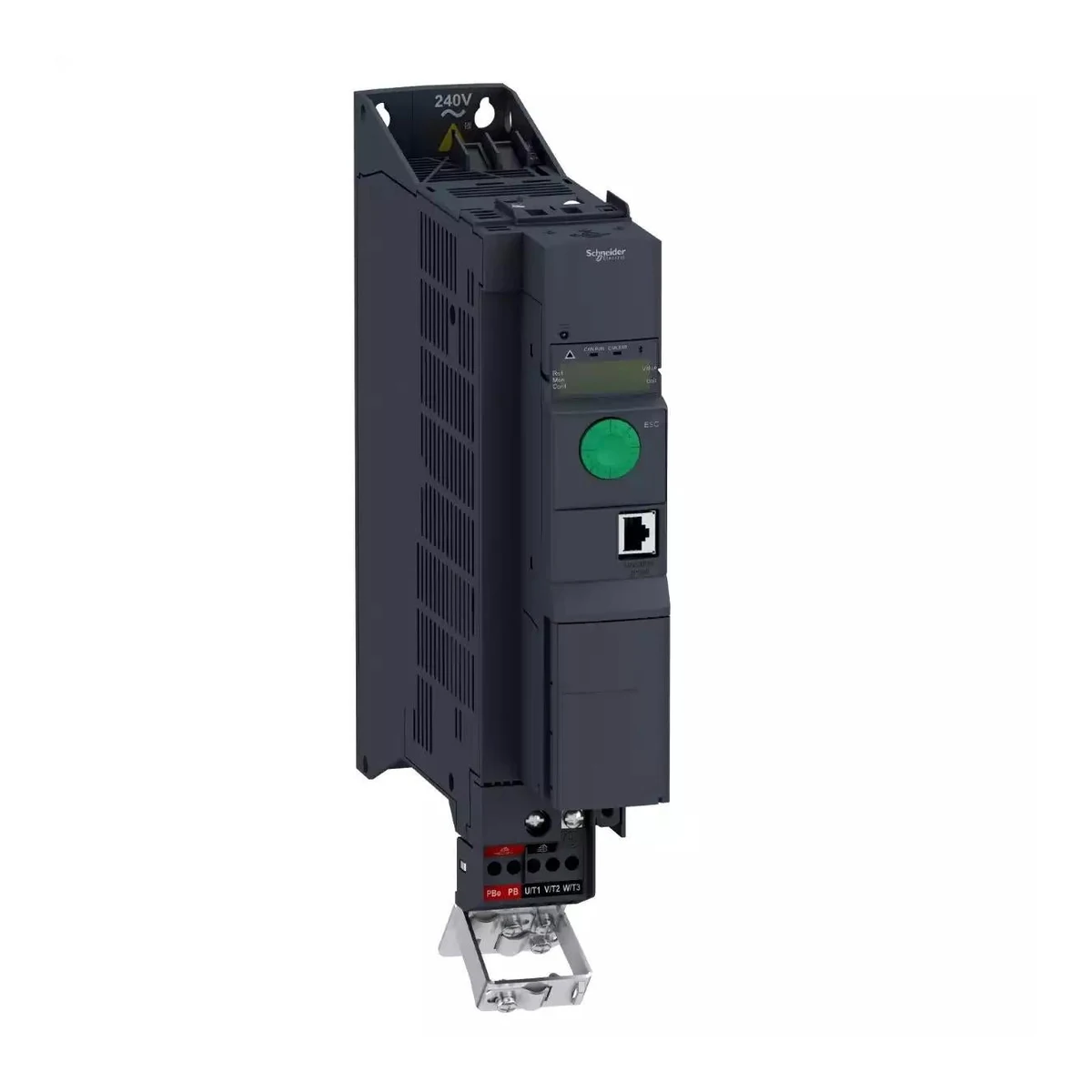

Schneider Electric ATV320U30N4B ATV320 Book 3kW 500V 3 PHASE
- Brand: Schneider Electric
- SKU: ATV320U30N4B
- MPN: ATV320U30N4B
- Price: 62883.26 TRY + VAT · incl. VAT 75459.91 TRY
- Availability: Made to order
- Variable Frequency Drives (Frequency Inverters)
- Schneider Electric Variable Frequency Drives (Frequency Inverters)
- Selection guide: What Is a Frequency Inverter? Drive Selection Guide
- Schneider Electric ATV320U30N4B Teknik Veri Föyü (PDF)
Schneider Electric ATV320U30N4B ATV320 Book 3kW 500V 3 PHASE. Technical specifications of this model: Specified Operating Voltage: 500V Motor Power: 3kW
| Specified Operating Voltage | 500 V |
|---|---|
| Motor Power | 3 kW |
| Series | Altivar Machine ATV320 |
| Product Type | Değişken hızlı sürücü |
| Application | Yüksek güçlü makineler |
| Model Type | Standart tip |
| Drive Form Factor | Kitap |
| Mounting Type | Pano montajı |
| Communication Protocol | Modbus seri; CANopen |
| Rated Control Supply Voltage (Us) | 380…500 V % - 15…10 |
| Rated Output Current | 7.1 A |
| Motor Power (kW) | 3,0 kW için Ağır şart |
| EMC Filter | Sınıf C2 EMC filtresi entegre |
| IP Rating | IP20 |
| Number of Digital Inputs | 7 |
| Digital Input Logic | Pozitif lojik (kaynak); Negatif lojik (blok) |
| Number of Digital Outputs | 3 |
| Digital Output Type | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA; Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| Number of Analog Inputs | 3 |
| Number of Analog Outputs | 1 |
| Minimum Switching Current | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA @ 24 V DC |
| Access Method | Slave CANopen |
| Four-Quadrant Operation | Yes |
| Synchronous Motor Control Profile | Sensörsüz vektör kontrolü |
| Maximum Output Frequency | 0.599 kHz |
| Acceleration and Deceleration Ramps | Lineer; U; S; CUS; Rampa anahtarlama; Hızlanma/yavaşlama rampası uyarlaması; DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma |
| Motor Slip Compensation | Otomatik her türlü load; Ayarlanabilir % 0…300; Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| Switching Frequency | 2…16 kHz ayarlanabilir; 4…16 kHz değer kaybı faktörü ile |
| Braking to Standstill | DC enjeksiyon ile |
| Integrated Brake Chopper | Yes |
| Line Current | 11,1 A @ 380 V (Ağır şart); 8,4 A @ 500 V (Ağır şart) |
| Maximum Input Current | 11.1 A |
| Maximum Output Voltage | 500 V |
| Apparent Power | 7,3 kVA @ 500 V (Ağır şart) |
| Mains Frequency | 50–60 Hz |
| Network Frequency Tolerance | 5% |
| Prospective Line Short-Circuit Current (Isc) | 5 kA |
| Base Load Current at High Overload | 4.1 A |
| Power Loss (W) | Fan: 93,0 W @ 380 V 4 kHz |
| Safe Direction (SDI) | Yes |
