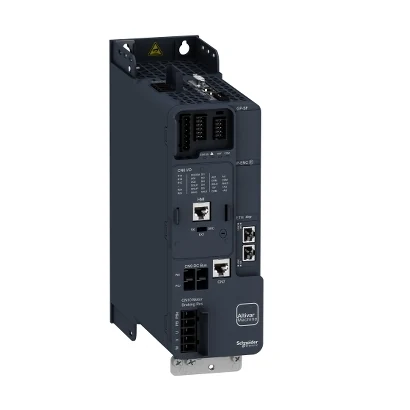

Schneider Electric ATV340U15N4E ATV340 - 1.5 kW three-phase Ethernet
- Brand: Schneider Electric
- SKU: ATV340U15N4E
- MPN: ATV340U15N4E
- Price: 72112.81 TRY + VAT · incl. VAT 86535.37 TRY
- Availability: Made to order
- Variable Frequency Drives (Frequency Inverters)
- Schneider Electric Variable Frequency Drives (Frequency Inverters)
- Selection guide: What Is a Frequency Inverter? Drive Selection Guide
- Schneider Electric ATV340U15N4E Teknik Veri Föyü (PDF)
Schneider Electric ATV340U15N4E ATV340 - 1.5 kW three-phase Ethernet. Technical specifications of this model: Motor Power: 1.5 kW
| Motor Power | 1.5 kW |
|---|---|
| Series | ALTIVAR MACHINE ATV340 |
| Product Type | Değişken hızlı sürücü |
| Application | Makine |
| Mounting Type | Pano montajı |
| Model Type | Standart tip |
| Communication Protocol | Modbus seri; Ethernet/IP; Modbus TCP |
| Number of Phases | 3-Phase |
| Mains Frequency | 50…60 Hz +/- 5 % |
| Rated Control Supply Voltage (Us) | 380…480 V % - 15…10 |
| Rated Output Current | 4 A |
| Motor Power (kW) | 2,2 kW için normal şart; 1,5 kW için Ağır şart |
| Motor Power (HP) | 3 hp için normal şart; 2 hp için Ağır şart |
| EMC Filter | Sınıf C3 EMC filtresi entegre |
| IP Rating | IP20 |
| Number of Digital Inputs | 5 |
| Digital Input Type | PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V); DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm; programlanabilir |
| Number of Digital Outputs | 2,0 |
| Digital Output Type | Programmable output DQ1, DQ2 30 V DC 100 mA |
| Number of Analog Inputs | 2 |
| Number of Analog Outputs | 1 |
| Number of Relay Outputs | 2 |
| Output Voltage | <= güç besleme gerilimi |
| Relay Output Type | Röle çıkışları R1A; Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles; Röle çıkışları R2A; Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles |
| Minimum Switching Current | Röle çıkışı R1B: 5 mA @ 24 V DC; Röle çıkışı R2C: 5 mA @ 24 V DC |
| Physical Interface | 2 telli RS 485 |
| Connector Type | 3 RJ45 |
| Access Method | Slave Modbus RTU; Slave Modbus TCP |
| Transmission Speed | 4,8 kbit/sn; 9,6 kbit/sn; 19,2 kbit/sn; 38,4 kbit/sn |
| Transmission Frame | RTU |
| Number of Addresses | 1–247 |
| Data Format | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarization Type | Empedans yok |
| Four-Quadrant Operation | Yes |
| Asynchronous Motor Control Profile | Sabit tork standartı; Optimum moment modu; Değişken moment standardı |
| Synchronous Motor Control Profile | Sabit mıknatıslı motor; Relüktans motor |
| Pollution Degree | 2 (IEC 61800-5-1) |
| Maximum Output Frequency | 0.599 kHz |
| Acceleration and Deceleration Ramps | 0,01…9999 sn arasında ayrı olarak doğrusal ayarlanabilir; S, U veya özelleştirilmiş |
| Motor Slip Compensation | Ayarlanabilir; Sürekli mıknatıslı motor yasasında bulunmaz; Bastırılabilir; Otomatik her türlü load |
