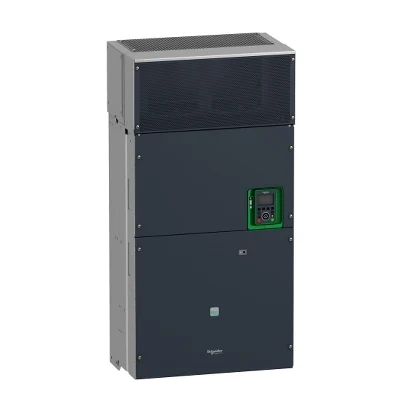

Schneider Electric ATV930C31N4C ATVProcess :VARIABLE SPEED DRIVE IP21 315 kW 400V/480V W/O brake unit
- Brand: Schneider Electric
- SKU: ATV930C31N4C
- MPN: ATV930C31N4C
- Price: 1960167.42 TRY + VAT · incl. VAT 2352200.90 TRY
- Availability: Made to order
- Variable Frequency Drives (Frequency Inverters)
- Schneider Electric Variable Frequency Drives (Frequency Inverters)
- Selection guide: What Is a Frequency Inverter? Drive Selection Guide
- Schneider Electric ATV930C31N4C Teknik Veri Föyü (PDF)
Schneider Electric ATV930C31N4C ATVProcess :VARIABLE SPEED DRIVE IP21 315 kW 400V/480V W/O brake unit. Technical specifications of this model: IP Rating: IP21 Motor Power: 315 kW
| IP Rating | IP21 |
|---|---|
| Motor Power | 315 kW |
| Series | ALTIVAR PROCESS ATV900 |
| Application | Endüstriyel proses |
| Product Type | Değişken hızlı sürücü |
| Model Type | Fren kesicisiz; Standart tip |
| Device Application | Endüstriyel uygulama |
| Intended Field of Application | Asenkron motorlar; Senkron motorlar |
| Number of Phases | 3-Phase |
| Mounting Type | Duvara monte |
| Continuous Output Current | 616 A @ 2,5 kHz için normal şart; 481 A @ 2,5 kHz için Ağır şart |
| Communication Protocol | Ethernet/IP; Modbus seri; Modbus TCP |
| Rated Control Supply Voltage (Us) | 380…480 V % - 15…10 |
| Network Voltage Tolerance | 10 % |
| Network Frequency Tolerance | 5% |
| Rated Output Current | 616 A |
| Motor Power (kW) | 315,0 kW için normal şart; 250,0 kW için Ağır şart |
| EMC Filter | Entegre; EMC plaka seçeneği ile |
| NEMA protection rating | UL tip 1 |
| Transmission Speed | 10, 100 Mbit/sn için Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| Switching (Duplex) Mode | Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP |
| Data Format | 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
| Polarization Type | Empedans yok için Modbus seri |
| Number of Addresses | 1…247 için Modbus seri |
| Input Compatibility | DI1...DI8: Dijital giriş seviye 1 PLC (IEC 61131-2); DI7, DI8: darbe girişi seviye 1 PLC (IEC 65A-68); STOA, STOB: Dijital giriş seviye 1 PLC (IEC 61131-2) |
| Accuracy | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş; +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış |
| Linearity Error | AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş; AQ1, AQ2: +/- % 0,2 için analog çıkış |
| Refresh Time | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| Insulation | Güç ve kontrol arasındaki terminaller |
| Number of Digital Inputs | 10 |
| Number of Digital Outputs | 2 |
| Digital Output Type | Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA; Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA; Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA |
| Number of Analog Inputs | 3 |
| Number of Analog Outputs | 2 |
| Number of Relay Outputs | 3 |
| Minimum Switching Current | Röle çıkışı R1, R2, R3: 5 mA @ 24 V DC |
| Digital Input Logic | 16 önceden ayarlı hız |
| Physical Interface | Ethernet; 2 telli RS 485 |
| Connector Type | 2 RJ45; 1 RJ45 |
| Access Method | Slave Modbus TCP |
