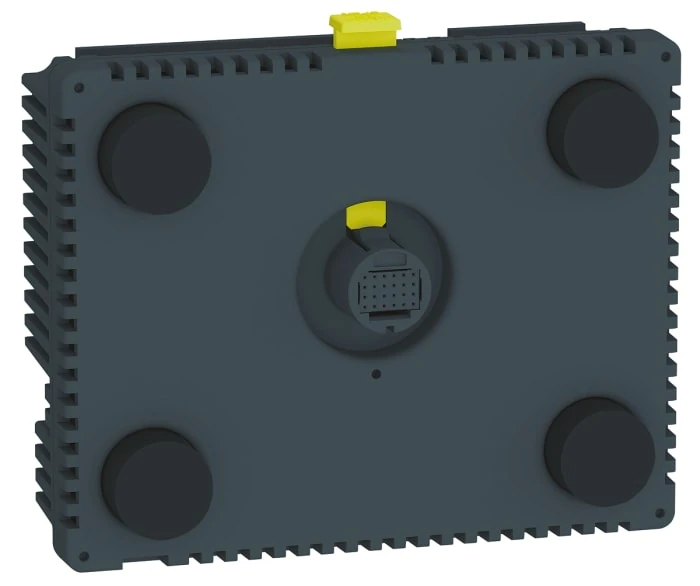

Schneider Electric HMISBC Process Controller Module
- Brand: Schneider Electric
- SKU: HMISBC
- MPN: HMISBC
- Price: 69332.83 TRY + VAT · incl. VAT 83199.40 TRY
- Availability: Made to order
- HMI and Operator Panels
- Schneider Electric HMI and Operator Panels
- Selection guide: What Is an HMI? Operator Panel Selection Guide
- Schneider Electric HMISBC Teknik Veri Föyü (PDF)
Schneider Electric HMISBC Process Controller Module.
| Series | HARMONY SCU |
|---|---|
| Product Type | Denetleyici |
| Device Presentation | Temel elaman |
| Supply | Harici kaynak |
| Rated Control Supply Voltage (Us) | 24 V (20,4…28,8 V)DC |
| Micro-Interruption Immunity | 10 ms |
| Power Consumption | 15 W |
| On-device Signalling | Gösterge yok |
| Integrated Connection Type | 1 seri bağlantı - RJ45 - RS232/RS485 (hiz: <= 115,2 kbit/sn); 1 Ethernet TCP/IP - RJ45; 1 USB 2.0 tip mini B; 1 USB 2.0 tip A; CANopen ana veriyolu - SUB-D 9 |
| Fixing Method | 1 somun ile - çap: Ø 22 mm, montaj yeri: 1…6 mm ince panel |
| Housing Material | PC/PBT |
| Shock Resistance | 147 m/s² için 11 ms (DIN rayı üzerine) (IEC 60068-2-27); 294 m/s² için 6 ms (pano montajı üzerine) (IEC 60068-2-27) |
| Vibration Resistance | +/- 3,5 mm[Alan](f =[Alan]5…9 Hz) (IEC 60068-2-6); 1 gn[Alan](f =[Alan]9…150 Hz) (IEC 60068-2-6) |
| Number of Digital Inputs | 2 için hızlı giriş (normal mod) (IEC 61131-2 Tip 1); 6 için dijital giriş (IEC 61131-2 Tip 1) |
| Digital Input Voltage | 24 V DC, ayrık giriş lojiği: blok veya kaynak (pozitif/negatif) |
| Maximum Cable Distance Between Devices | Ekranlı kablo: <10 m için hızlı giriş; Ekranlı kablo: <100 m için dijital giriş; Ekransız kablo: <50 m için dijital giriş |
| Connection Range | 3.5 mm |
| Number of Digital Outputs | 2 hızlı çıkış (normal mod), çikis lojigi: kaynak; 6 dijital çıkış, çikis lojigi: kaynak |
| Insulation Resistance | > 10 MOhm G/Ç ve iç lojik arasında; > 10 MOhm güç beslemesi ve toprak arasında |
| Maximum Output Frequency | 100 kHz için hızlı çıkış (PTO modu); 1 kHz için hızlı çıkış (PWM modu) |
| Number of Analog Outputs | 2 direnç loadü için 12 bit + işaret |
| Height | 50.65 mm |
| Width | 128 mm |
| Depth | 102 mm |
| Product Weight | 0.398 kg |
| Standards | UL 508; FCC Sınıf A; EN 61131-2; CSA C22.2 No 213 Sınıf I Bölüm 2; ANSI/ISA 12-12-01; IEC 61000-6-2 |
| Certifications | cULus 508; cUL 1604 Class 1 Bölüm 2; C-Tick; cULus CSA 22-2 No 142; GOST; KCC; UKCA; UKEX |
| Conformity Markings | CE |
| Operating Ambient Temperature | 0…50 °C |
| Storage Temperature | -20…60 °C |
| Relative Humidity | 5…85 % yoğuşmasız |
| Operating Altitude | <= 2000 m |
| IP Rating | IP20 (IEC 60529 (arka panel)); IP65 (IEC 60529 (ön panel)) |
| NEMA protection rating | NEMA 4X ön panel |
| Pollution Degree | 2 (IEC 60664) |
| Environmental Conditions | Korozif gazsız |
