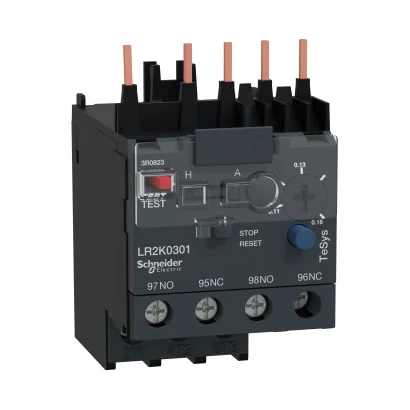

Schneider Electric LR2K0301 TeSys K Thermal Overload Relay 0.11-0.16A Class 10A
- Brand: Schneider Electric
- SKU: LR2K0301
- MPN: LR2K0301
- Price: 3308.18 TRY + VAT · incl. VAT 3969.82 TRY
- Availability: Made to order
- Thermal Overload Relays
- Schneider Electric Thermal Overload Relays
- Selection guide: Thermal Overload Relays Selection Guide
- Schneider Electric LR2K0301 Teknik Veri Föyü (PDF)
Schneider Electric LR2K0301 TeSys K Thermal Overload Relay 0.11-0.16A Class 10A. Technical specifications of this model: Series: TeSys K Current Setting Range: 0.11-0.16A
| Current Setting Range | 0.11–0.16 A |
|---|---|
| Series | TeSys K |
| Product Type | Diferansiyel termal aşırı load rölesi |
| Relay Application | Motor koruma |
| Compatible Products | LP4K; LC1K; LP1K; LC7K |
| Current Type | DC; AC |
| Trip Class | Sınıf 10A (IEC 60947-4-1) |
| Thermal current setting range | 0.11–0.16 A |
| Rated Insulation Voltage (Ui) | Güç devresi: 690 V (BS 4941); Güç devresi: 690 V (IEC 60947); Güç devresi: 750 V (VDE 0110 grup C); Güç devresi: 600 V (CSA C22.2 No 14) |
| Mains Frequency | <= 400 Hz |
| Mounting Support | Kontaktör altında; Plaka, özel aksesuarlı; Ray, özel aksesuarlı |
| Auxiliary contact configuration | 1 NA + 1 NK |
| Conventional Free Air Thermal Current (Ith) | 6 A için sinyalleme devresi |
| Rated Operational Voltage (Ue) | <= 690 V için güç devresi; 690 V AC AC-15 için sinyalleme devresi; 250 V DC DC-13 için sinyalleme devresi |
| Associated Fuse Rating | 6 A gG sinyalleme devresi için (VDE 0660); 6 A gG sinyalleme devresi için (IEC 60947) |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV |
| Power Loss per Pole | 2 W |
| Phase Failure Sensitivity | Yes (IEC 60947-4-1) |
| Local Signalling | Açma göstergesi (sarı) |
| Control Type | Kırmızı açma/kapama butonu: açma testi fonksiyonu; Mavi açma/kapama butonu: durdurma ve manuel sıfırlama; selektör anahtarı: manuel veya otomatik sıfırlama |
| Height | 58 mm |
| Width | 45 mm |
| Depth | 65 mm |
| Product Weight | 0.145 kg |
| Standards | VDE 0660; IEC 60947; NF C 63-650; BS 4941 |
| Certifications | UL; CSA; UKCA |
| IP Rating | IP2X |
| Operating Ambient Temperature | -20…55 °C değer kaybı olmadan (IEC 60947); -30…60 °C değer kaybı ile (IEC 60947) |
| Storage Temperature | -40…70 °C |
| Operating Altitude | 2000 m değer kaybı olmadan |
| Fire Resistance | 850 °C (IEC 60695-2-1) |
