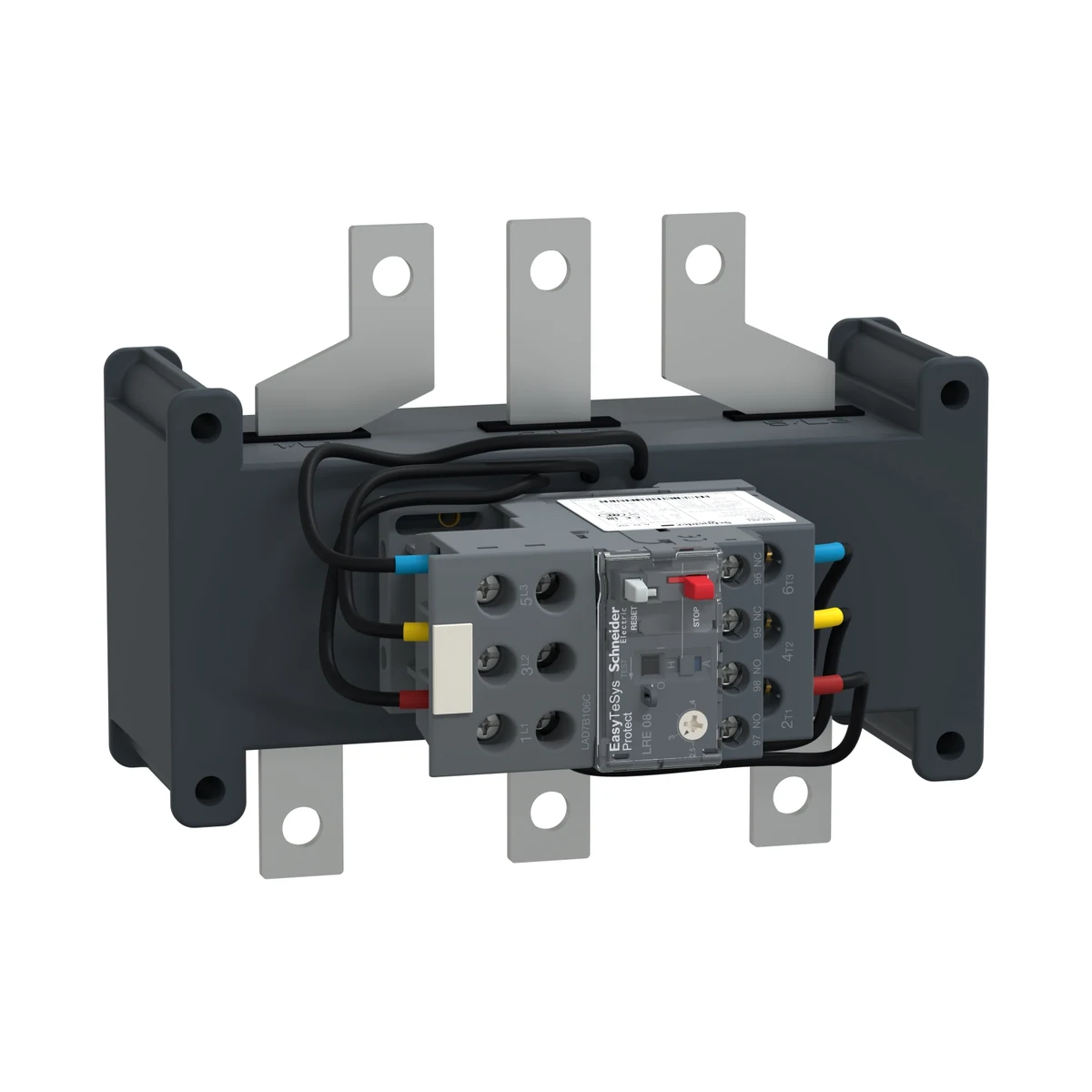

Schneider Electric LRE481 EasyPact TVS Thermal Overload Relay 62-99A
- Brand: Schneider Electric
- SKU: LRE481
- MPN: LRE481
- Price: 10975.38 TRY + VAT · incl. VAT 13170.46 TRY
- Availability: Made to order
- Thermal Overload Relays
- Schneider Electric Thermal Overload Relays
- Selection guide: Thermal Overload Relays Selection Guide
- Schneider Electric LRE481 Teknik Veri Föyü (PDF)
Schneider Electric LRE481 EasyPact TVS Thermal Overload Relay 62-99A. Technical specifications of this model: Series: EasyPact TVS Current Setting Range: 62-99A
| Current Setting Range | 62–99 A |
|---|---|
| Series | EasyPact TVS |
| Product Type | Diferansiyel termal aşırı load rölesi |
| Relay Application | Motor koruma |
| Phase Failure Sensitivity | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 (IEC 60947-4-1) |
| Compatible Products | LC1E120…630 |
| Current Type | AC |
| Mains Frequency | 50–60 Hz |
| Mounting Support | Kontaktör altında; Plaka |
| Trip Class | Sınıf 10A (IEC 60947-4-1) |
| Signalling Function | Röle açma göstergesi |
| Thermal current setting range | 62–99 A |
| Tripping Threshold | 1,14 +/- 0,06 Ir (IEC 60947-4-1) |
| Mechanical Durability | Şoklar: 11 msn için 6 Gn (IEC 60068-2-7); Titreşimler: 3 Gn (IEC 60068-2-6) |
| Auxiliary contact configuration | 1 NA + 1 NK |
| Conventional Free Air Thermal Current (Ith) | 5 A için sinyalleme devresi |
| Rated Operational Voltage (Ue) | <= 690 V AC |
| Associated Fuse Rating | 160 A gG for güç devresi; 125 A aM for güç devresi; 5 A gG for sinyalleme devresi |
| Rated Insulation Voltage (Ui) | 690 V (IEC 60947-4-1) |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV |
| Local Signalling | Açma göstergesi |
| Control Type | Açma/kapama butonu kırmızı durdurma:; Açma/kapama butonu yeşil sıfırlama |
| Temperature Compensation | -20…60 °C |
| Connection Range | 34.8 mm |
| Tightening Torque | Güç devresi: 27,5 N.m - üzerinde çubuklar M8; Güç devresi: 27,5 N.m - üzerinde pabuçlar M8; Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Height | 141 mm |
| Width | 180 mm |
| Depth | 134 mm |
| Product Weight | 2.2 kg |
| Standards | EN/IEC 60947-1; EN/IEC 60947-4-1; EN/IEC 60947-5-1; GB/T 14048.1; GB/T 14048,5; GB/T 14048,4; EN/IEC 60335-1:Clause 30.2; EN/IEC 60335-2-40:Annex JJ |
| Certifications | CB Şeması; CCC; CE; EAC |
| IP Rating | IP00 |
| Operating Ambient Temperature | -20…60 °C değer kaybı olmadan (IEC 60947-4-1); -20…70 °C değer kaybı ile |
| Storage Temperature | -60…80 °C |
| Fire Resistance | 850 °C (IEC 60068-2-1) |
| Dielectric Strength | 6 kV @ 50 Hz (IEC 60255-5) |
| Electromagnetic Compatibility | Dalgalanma dayanımı: 6 kV (IEC 60801-5) |
