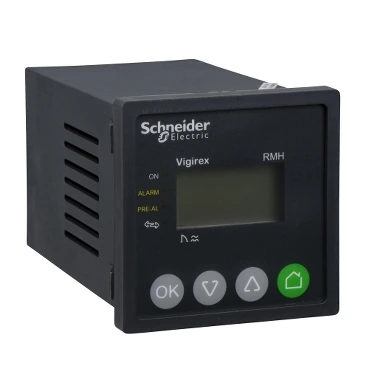

Schneider Electric LV481004 VIGIREX RMH 30 mA - 30 A instantaneous alarm or 0 - 4.5 s delayed (used with 28566)
- Brand: Schneider Electric
- SKU: LV481004
- MPN: LV481004
- Price: 64662.45 TRY + VAT · incl. VAT 77594.94 TRY
- Availability: Made to order
- Residual Current Circuit Breakers (RCCB)
- Schneider Electric Residual Current Circuit Breakers (RCCB)
- Selection guide: Residual Current Devices Selection Guide
- Schneider Electric LV481004 Teknik Veri Föyü (PDF)
Schneider Electric LV481004 VIGIREX RMH 30 mA - 30 A instantaneous alarm or 0 - 4.5 s delayed (used with 28566).
| Series | VigiPacT |
|---|---|
| Product Type | İzleme Rölesi |
| Relay Application | Izleme rölesi |
| Mounting Support | Ön panel |
| Adjustment Type | Tuş takımı; Modbus adresi |
| Residual Current Sensitivity Adjustment Type | Adjustable |
| Compatible Current Sensors | VigiPacT TOA toprak kaçağı akım sensörü; VigiPacT A toprak kaçağı akım sensörü; VigiPacT L toprak kaçağı akım sensörü; VigiPacT RM12T Çoğullayıcı |
| Conventional Enclosed Thermal Current (Ithe) | 8 A |
| Minimum Load | 10 mA @ 12 V |
| Rated Control Supply Voltage (Us) | 220…240 V AC 50/60 Hz % 70…110 |
| Power Consumption | 8 VA |
| Earthing System | TN-S; IT; TT |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV |
| Test Function | Yerel; Uzaktan test (haberleşme yoluyla) |
| Signalling Contact Arrangement | 1 K/A alarm hata kurtarma; 1 NA ön alarm hata kurtarma |
| Measurement Type | Toprak hatası akım dahili ölçümü, aralik: 20…200 %, dogruluk: +/- 20 % |
| Refresh Time | 0,5 sn |
| Communication Services | Modbus slave |
| Setting Tamper Protection | Erişim kodu ile korunur |
| Cable Stripping Length | Alarm devresi: 6 mm; Multiplexer bağlantı: 6 mm; Ön alarm: 6 mm; Gerilim varlığı: 6 mm; Güç besleme: 6 mm |
| Tightening Torque | Alarm devresi: 0,5 N.m; Multiplexer bağlantı: 0,5 N.m; Ön alarm: 0,5 N.m; Gerilim varlığı: 0,5 N.m; Güç besleme: 0,5 N.m |
| Standards | EN/IEC 60947-2 Annex M; EN/IEC 60755 |
| Width | 72 mm |
| Height | 72 mm |
| Depth | 117 mm |
| Product Weight | 0.3 kg |
| IP Rating | IP40 ön yüzde: (EN/IEC 60529); IP30 yan parçalarda: (EN/IEC 60529); IP20 bağlantı terminallerinde: (EN/IEC 60529) |
| IK Impact Protection | IK07 (EN 50102) |
| Mechanical Durability | Yangına dayanıklılık (IEC 60695-2-1); IK koruma 2 joules: IK07 (EN 50102); Titreşimler 13,2…100 Hz: 0,7 g; Titreşimler 2…13,2 Hz: +/- 1 mm |
| Environmental Conditions | Hizmet esnasında değilken nemli sıcağa maruz kalma (IEC 60068-2-30); Hizmet esnasında nemli sıcağa maruz kalma (IEC 60068-2-56); Tuz buharı (IEC 60068-2-52) |
| Overvoltage category | IV |
| Electric Shock Protection Class | Class II |
| Relative Humidity | 95 % @ 55 °C |
| Pollution Degree | 3 (IEC 60664-1) |
| Operating Ambient Temperature | -25…55 °C |
| Storage Temperature | -40…85 °C |
