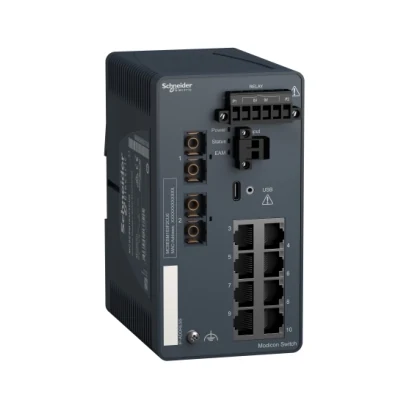

Schneider Electric MCSESM103F2CU0 Modicon Managed Switch 8TX/2FX-mm
- Brand: Schneider Electric
- SKU: MCSESM103F2CU0
- MPN: MCSESM103F2CU0
- Price: 169579.09 TRY + VAT · incl. VAT 203494.91 TRY
- Availability: Made to order
- Industrial Ethernet Switches
- Schneider Electric Industrial Ethernet Switches
- Selection guide: Industrial Ethernet Switches Selection Guide: Technical Criteria & Application Standards
- Schneider Electric MCSESM103F2CU0 Teknik Veri Föyü (PDF)
Schneider Electric MCSESM103F2CU0 Modicon Managed Switch 8TX/2FX-mm. Technical specifications of this model: Series: Modicon
| Series | Modicon |
|---|---|
| Product Type | Ethernet TCP/IP yönetilen anahtarı |
| Communication Protocol | Ethernet TCP/IP; SSH; HTTP; HTTPS; SNMP; SFTP; SCP; LLDP; Telnet; SNTP; Modbus TCP; OPC UA; IEC 61850 MMS Server |
| Ethernet Port | 100BASE-FX - 2 port(lar) fiber optik; 10/100BASE-TX - 8 port(lar) bakır kablo |
| Integrated Connection Type | Duplex SC fiber optik; Ekranlı RJ45 bakır kablo |
| Transmission Medium | Çok modlu optik fiber için fiber optik; Bükülmüş ekranlı çift kablosu CAT 5E için bakır kablo |
| Maximum Cable Distance Between Devices | 100 m bakır kablo |
| Optical Fibre Distance | 4 km 62,5/125 µm; 5 km 50/125 µm |
| Attenuation | 0…11 dB (62,2/125 µm); 0…8 dB (50/125 µm) |
| Ethernet Services | Web sunucusu aracılığıyla yapılandırma; VLAN; Çoklu yayın filtreleme; Veri akışı kontrolü; IGMP İzleme; SNMP-Traps ve SYSLOG |
| Communication Services | TFTP; Hizmet Kalitesi (QoS); Bağlantı noktası izleme; Port yansıtma; Adres çakışması tespiti |
| Diagnostic Functions | Sinyal kontağı; Kendi kendini test; MAC bildirimi; RSPAN; SFLOW |
| Maximum Number of Keys in Ring | 50 |
| Redundancy Protocols | HiPER halka; RSTP; Bağlantı toplama; Bağlantı yedeği; Yedek ağ bağlantısı; MRP; Redundant coupling protocol; MSTP |
| Rated Control Supply Voltage (Us) | 12–24 V |
| Supply Voltage Limits | 9,6…32 V DC SELV |
| Power Consumption | 8 W |
| Electrical Connection | Çıkarılabilir konnektör 6 yol güç besleme |
| Mounting Support | 35 mm simetrik DIN rayı |
| Conformity Markings | CE; CULus; RCM |
| Available Functions | Güvenlik durumu; Alarmlar (Tuzaklar); Sistem bilgisi; Rapor |
| Alarm Output | 1 voltsuz kontak 1 A |
| Alarm Function | Güç besleme hatası; Veri bağlantı durumu; Anahtar hatası; Sıcaklık eşiği; Yedekleme halkası hatası; Yanlış yapılandırma; Harici bellek kaldırıldı |
| Mean Time Between Failures (MTBF) | 2284631 H |
| Width | 73 mm |
| Height | 142.8 mm |
| Depth | 117.6 mm |
| Product Weight | 0.5 kg |
| Operating Ambient Temperature | 0…60 °C |
| Relative Humidity | 1…95 % yoğuşmasız |
| IP Rating | IP30 |
| Standards | UL 61010-2-201; EN/IEC 61131-2; IEC 61850-3; IEC 62443-4-2; EN 50121-4 |
| Certifications | CE; UL; RCM; DNV; ATEX; EAC; UKCA; CSA C22-2 No 213; UKEX; FCC bölüm 15 sınıf A; CCC Ex |
