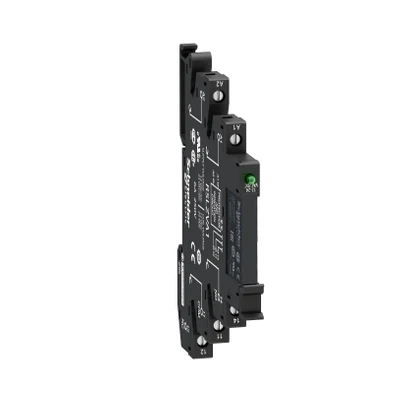

Schneider Electric RSL1PVJU 12V SliM Relay
- Brand: Schneider Electric
- SKU: RSL1PVJU
- MPN: RSL1PVJU
- Price: 1250.99 TRY + VAT · incl. VAT 1501.19 TRY
- Availability: Made to order
- Slim Relays
- Selection guide: Slim Relays Selection Guide: Technical Criteria and Engineering Practice
- Schneider Electric RSL1PVJU Teknik Veri Föyü (PDF)
Schneider Electric RSL1PVJU 12V SliM Relay.
| Series | Harmony Elektromekanik Röleler |
|---|---|
| Product Type | Soketli hazır montajlı takılabilir röle |
| Contact Operation Type | Standard |
| Contact Arrangement | 1CO |
| Status LED | Available |
| Rated Control Circuit Voltage (Uc) | 12 V AC/DC |
| Conventional Enclosed Thermal Current (Ithe) | 6 A @ -40…55 °C |
| Fixing Method | Plastik sıkıştırma yayı |
| Average Resistance | 848 Ohm ag: DC @ 23 °C +/- 10 % |
| Rated Impulse Withstand Voltage (Uimp) | 6 kV (IEC) |
| Rated Operational Current (Ie) | 6 A 1 K/A (AC-1/DC-1) (IEC/UL) |
| Minimum Switching Current | 100 mA |
| Minimum Switching Voltage | 12 V |
| Electrical Endurance | 60000 çevrim için dirençli load, 6 A @ 250 V, AC-1 |
| Operating Time | 5 ms sıfırlama; 12 ms |
| Terminal Designation (ISO) | (11-12-14)OC; (A1-A2)CO |
| Mechanical Endurance | 10000000 cycles |
| Safety Reliability Data (MTTFd) | B10d = 60000 |
| Tightening Torque | < 0,5 N.m için M2.5 vida(lar) |
| Control Type | Kilitlenebilir test butonu olmadan |
| Connection Terminals | Vida konnektörleri, 1 x 0,2…1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vida konnektörleri, 1 x 0,2…1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz |
| Mounting Support | 35 mm simetrik DIN rayı |
| Operating Position | Herhangi bir konum |
| Device Presentation | Angled |
| Contact Material | Gümüş alaşım (AgSnO2) |
| Width | 6.2 mm |
| Height | 78.6 mm |
| Depth | 95 mm |
| Product Weight | 0.029 kg |
| Input Voltage | 12 V AC/DC (giris gerilimi limiti: 11,4…14,4 V) |
| Dielectric Strength | 1000 V AC kontaklar arasında; 4000 V AC bobin ve kontak arasında |
| IP Rating | IP40 |
| Operating Ambient Temperature | -40…55 °C |
| Standards | CSA C22.2 No 14; UL 508; IEC 61810-1 |
| Certifications | UL; GOST; CSA |
| Conformity Markings | CE |
| Storage Temperature | -40…85 °C |
| Shock Resistance | 10 gn (süre = 11 ms) için çalışma sırasında (IEC 60068-2-27); 5 gn (süre = 11 ms) için çalışmıyor (IEC 60068-2-27) |
