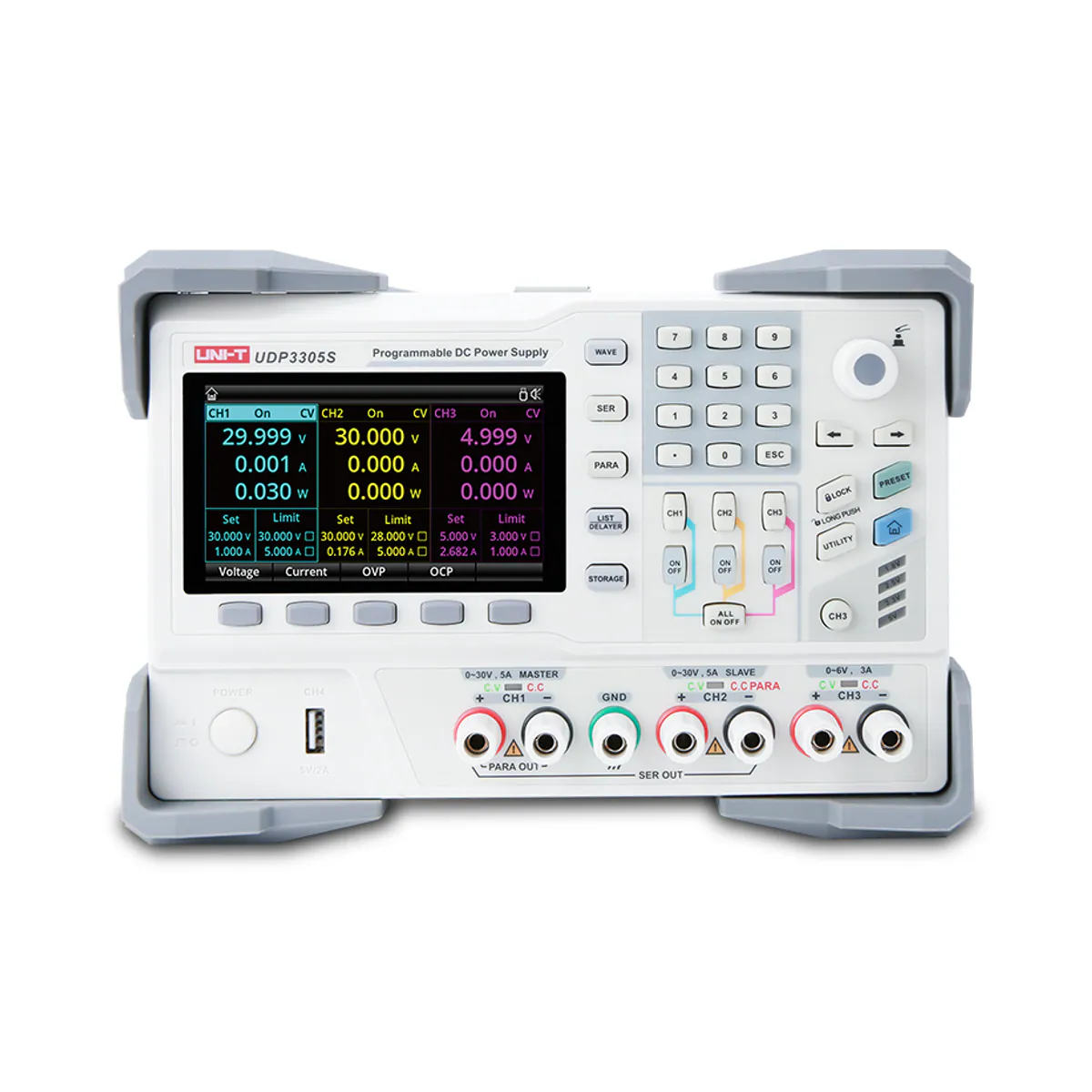

Unit UDP3305S 2x30V 5A + 6V 3A + USB 4-Channel Programmable Linear DC Power Supply 328W
- Brand: Unit
- SKU: UDP3305S
- MPN: UDP3305S
- Price: 29693.09 TRY + VAT · incl. VAT 35631.71 TRY
- Availability: Made to order
- Laboratory Power Supplies
- Selection guide: Laboratory Power Supplies Selection Guide: Technical Criteria & Application Standards
Unit UDP3305S is a 328 W programmable linear DC power supply with 1 mV / 1 mA resolution, two 0–30 V / 0–5 A channels, a 0–6 V / 3 A CH3 output and a 5 V / 2 A USB output. Technical values: CH1 and CH2 0–30 V, 0–5 A; CH3 0–6 V, 0–3 A; CH4 (USB) 5 V, 2 A; total output power 328 W; setting and readback resolution 1 mV / 1 mA; programming accuracy ±(0.03% + 10 mV) for voltage and ±(0.2% + 5 mA) for current; output ripple < 350 µVrms / 2 mVpp; 4.3-inch TFT display; USB Host, USB Device, LAN, RS232 and digital I/O interfaces; dimensions 355 × 240 × 168 mm, weight 10.2 kg. The channels are isolated from each other, and CH1 and CH2 can be connected in series or parallel with one key. The list and delayer function lets the output curve be edited and the waveform display shows the change of voltage, current and power; external trigger and SCPI commands connect it to automation. It is used as a bench supply in teaching, R&D and industrial test laboratories.
| Number of Outputs | 4 |
|---|---|
| Output Voltage | CH1 ve CH2: 0–30 V; CH3: 0–6 V; CH4: 5 V (USB çıkışı) |
| Output Current | CH1 ve CH2: 0–5 A; CH3: 0–3 A; CH4: 2 A (USB çıkışı) |
| Output Power | 328 W |
| USB Output | 5 V ±0.25 V, 2 A |
| Operating Modes | Sabit gerilim (CV), sabit akım (CC); tek tuşla seri ve paralel bağlantı (izleme modu): seri mod hat regülasyonu ≤ %0.01 + 3 mV, load regülasyonu ≤ 300 mV, izleme hatası ≤ %0.5 + 10 mV (10–30 V yüksüz) ve ≤ %0.5 + 30 mV (0–9.99 V yüksüz); paralel mod hat ve load regülasyonu ≤ %0.01 + 2 mV |
| Load Regulation | CV: ≤ %0.01 + 2 mV; CC: ≤ %0.01 + 250 µA |
| Line Regulation | CV: ≤ %0.01 + 2 mV; CC: ≤ %0.01 + 250 µA |
| Output Ripple | Gerilim < 350 µVrms / 2 mVpp (5 Hz – 1 MHz); akım ≤ 2 mArms |
| Setting Resolution | Gerilim 1 mV; akım 1 mA |
| Readback Resolution | Gerilim 1 mV; akım 1 mA |
| Programming Accuracy | Gerilim ±(%0.03 + 10 mV); akım ±(%0.2 + 5 mA) (25 ±5 °C) |
| Readback Accuracy | Gerilim ±(%0.03 + 10 mV); akım ±(%0.15 + 5 mA) (25 ±5 °C) |
| Temperature Coefficient | °C başına (çıkış yüzdesi + ofset): CH1 ve CH2: gerilim %0.01 + 5 mV, akım %0.01 + 2 mA; CH3: gerilim %0.01 + 2 mV, akım %0.01 + 2 mA |
| Protection Functions | Aşırı gerilim (OVP), aşırı akım (OCP) ve aşırı sıcaklık (OTP) koruması; akım ve gerilim limit fonksiyonları; izleme (monitör) fonksiyonu ile serbest koruma koşulu ve alarm |
| Memory | 10 grup liste ve gecikme (delayer) dosyası; 5 ön ayar (preset); USB bellekten okuma/yazma |
| Additional Functions | Liste ve gecikme (delayer) fonksiyonu, gerilim/akım/güç dalga formu gösterimi, harici tetikleme (dijital G/Ç), tuş kilidi, akıllı hız kontrollü fan, SCPI uzaktan komut desteği, bilgisayar yazılımı; gerilim programlama hızı (toplam değişimin %1'i): CH1 ve CH2 yükselme tam yükte < 50 ms, yüksüz < 30 ms, düşme tam yükte < 45 ms, yüksüz < 400 ms; CH3 yükselme tam yükte < 15 ms, yüksüz < 13 ms, düşme tam yükte < 22 ms, yüksüz < 100 ms; tepki süresi ≤ 50 µs (%50 load değişimi, en az 0.5 A load); komut işleme süresi < 10 ms |
| Interfaces | USB Host, USB Device, LAN, RS232, dijital G/Ç |
| Certifications | CE, UKCA, cTUVus |
| Operating Temperature | 0–40 °C (saklama: −10–60 °C; nem %20–80, yoğuşmasız) |
| Supply Voltage | 100 V / 120 V / 220 V / 230 V AC (±%10), 50/60 Hz, en fazla 600 W |
| Display | 4.3 inç TFT LCD; 5 haneli gerilim ve 4 haneli akım göstergesi |
| Product Dimensions | 355 × 240 × 168 mm |
| Gram | 10.2 kg |
| Standard Accessories | Güç kablosu, USB veri kablosu, 5 pinli konnektör |
