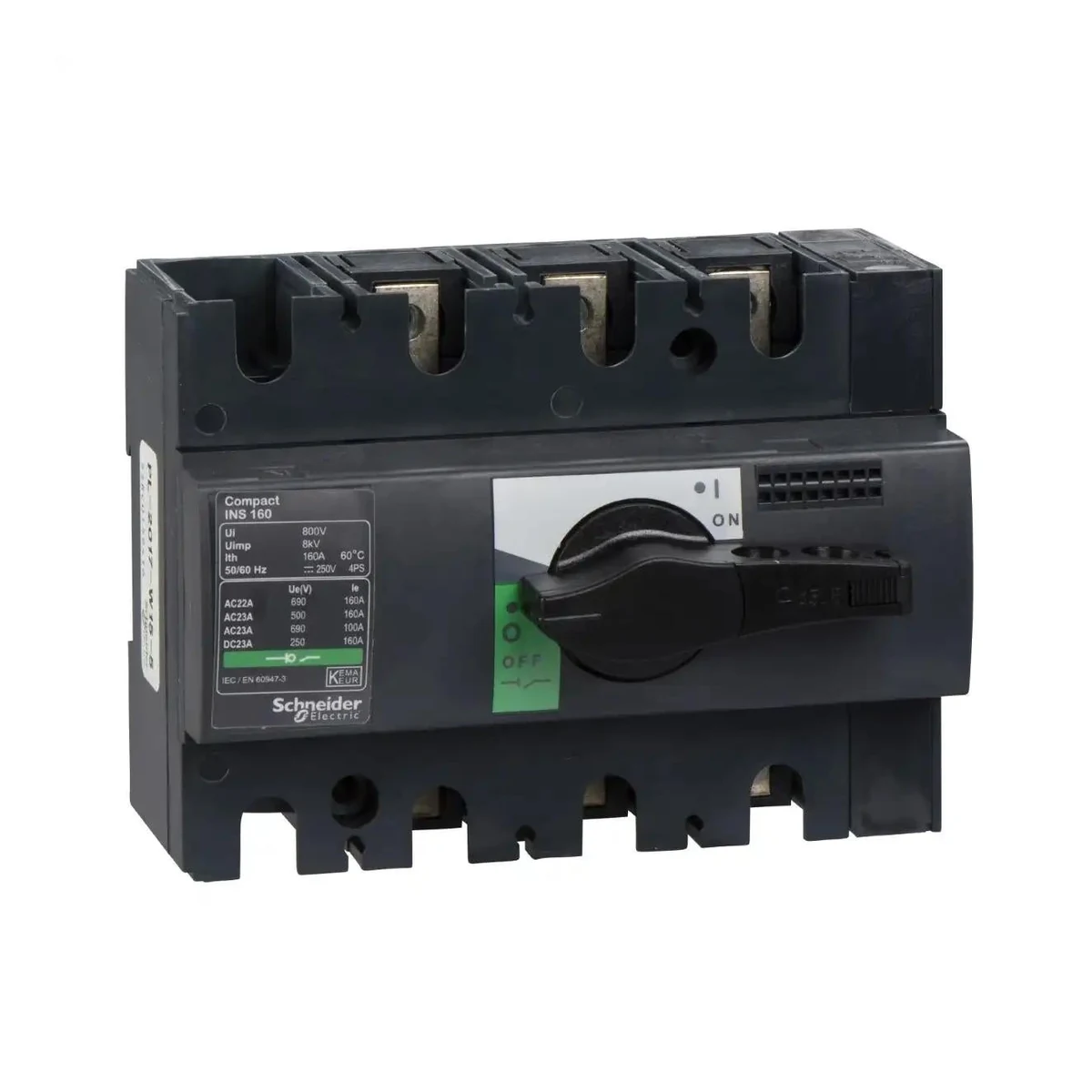

Schneider Electric 28912 ComPacT, INS160

• Marka: Schneider Electric
• Stok kodu: 28912
• MPN: 28912
• Fiyat: 9507.55 TRY + KDV · KDV dahil 11409.06 TRY
• Stok: Stokta
• Yatay Tip Yük Ayırıcılar
• Schneider Electric Yatay Tip Yük Ayırıcılar
• Schneider Electric güncel fiyat listesi
• Seçim rehberi: Yatay Tip Yük Ayırıcılar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
• Schneider Electric 28912 Teknik Veri Föyü (PDF)

Schneider Electric 28912 ComPacT, INS160. Bu modelin teknik özellikleri: Ağ frekansı: 50/60 Hz Montaj Desteği: DIN rayı, plaka [Ie] nominal çalışma akımı: AC-22A: 160 A AC 50/60 Hz 220/240 V & AC-22A: 160 A AC 50/60 Hz 380/415 V & AC-22A: 160 A AC 50/60 Hz 440/480 V & DC-22A: 160 A DC 125 V seri olarak 2 kutup & AC-22A: 160 A AC 50/60 Hz 500 V seri olarak 2 kutup & AC-22A: 160 A AC 50/60 Hz 660/690 V & AC-23A: 100 A AC 50/60 Hz 660/690 V & AC-23A: 160 A AC 50/60 Hz 220/240 V & AC-23A: 160 A AC 50/60 Hz 380/415 V & AC-23A: 160 A AC 50/60 Hz 440/480 V & AC-23A: 160 A AC 50/60 Hz 500 V & DC-22A: 160 A DC 50/60 Hz 125 V seri olarak 2 kutup & DC-23A: 160 A DC 50/60 Hz 125 V seri olarak 2 kutup Yükseklik: 100 mm Derinlik: 62.5 mm Kesintili görev sınıfı: sınıf % 120 - 60 Ürün adı: ComPacT INS Üst Bağlantı: ön Seri: Compact Genişlik: 135 mm IP Koruma Sınıfı: IP40 conforming to IEC 60529 [Uimp] nominal darbe dayanım voltajı: 8 kV Nominal çalışma ortam sıcaklığı: -25-70 °C Kol rengi: siyah Görünür kesme: yok [Icm] nominal kısa devre kapama kapasitesi: 154 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz & 20 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz Kontrol Tipi: döner kol [Icw] nominal kısa süreli dayanma akımı: 0.01 kA süresince 30 s 'e uygunIEC 60947-3 & 1.23 kA süresince 20 s 'e uygunIEC 60947-3 & 3.175 kA süresince 3 s 'e uygunIEC 60947-3 & 5.5 kA süresince 1 sn 'e uygunIEC 60947-3 Bağlantı Aralığı: 30 mm Ürün Ağırlığı: 0.8 kg Montaj Tipi: Sabit Kirletme derecesi: 3 Depolama ortam koşulları: -50-85 °C IK koruma derecesi: IK07 conforming to EN 50102 Anma Çalışma Gerilimi: 125 V DC & 690 V AC 50/60 Hz Maksimum güç: AC-23: 110 kW -de 500/525 V AC 50/60 Hz & AC-23: 45 kW -de 220/240 V AC 50/60 Hz & AC-23: 75 kW -de 380/415 V AC 50/60 Hz & AC-23: 90 kW -de 440 V AC 50/60 Hz & AC-23: 90 kW -de 660/690 V AC 50/60 Hz Mekanik Dayanıklılık: 15000 cycles Kutup Düzeni: 3P Nominal görev: kesintisiz [Ui] nominal yalıtım voltajı: 750 V AC 50/60 Hz Yalıtıma uygunluk: evet Ürün sertifikaları: CCC, KEMA-KEUR [Ith] klasik açık hava termik akımı: 160 A -de 60 °C Ürün Tipi: INS40...160 Aşağı bağlantı: ön Elektrik dayanıklılığı: AC-22A: 1500 cycles 220/240 V AC 50/60 Hz & AC-22A: 1500 cycles 380/415 V AC 50/60 Hz seri olarak 2 kutup & AC-22A: 1500 cycles 440 V AC 50/60 Hz & AC-22A: 1500 cycles 500 V AC 50/60 Hz & AC-23A: 1500 cycles 220/240 V AC 50/60 Hz & AC-23A: 1500 cycles 380/415 V AC 50/60 Hz & AC-23A: 1500 cycles 440 V AC 50/60 Hz & AC-23A: 1500 cycles 500 V AC 50/60 Hz & DC-22A: 1500 cycles 125 V DC 50/60 Hz seri olarak 2 kutup & DC-23A: 1500 cycles 125 V DC 50/60 Hz seri olarak 2 kutup & AC-22A: 1500 cycles 690 V AC 50/60 Hz & AC-23A: 1500 cycles 690 V AC 50/60 Hz seri olarak 2 kutup Şebeke tipi: DC,AC Ithe için muhafaza boyutları: 260 mm x 160 mm x 55 mm
