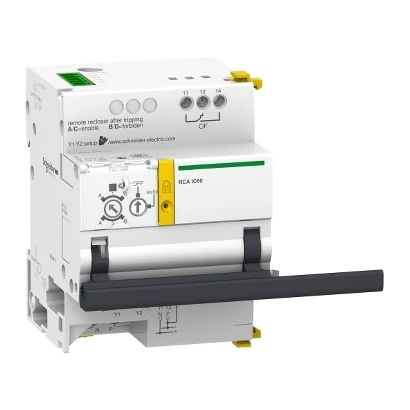

Schneider Electric A9C70124 RCA 3P/4P (Ti24 haberleşme modülü ile) — üretici katalog görseli

Schneider Electric A9C70124 RCA 3P/4P (Ti24 haberleşme modülü ile)

Schneider Electric A9C70124 RCA 3P/4P (Ti24 haberleşme modülü ile).

SeriActi9
Ürün TipiUzaktan kumanda yardımcısı
Sinyal Kontağı Düzeni1 OF gerilimsiz kontaklar; 1 OF Ti24; 1 SD Ti24
Sinyalleme Devresi GerilimiGerilimsiz kontak 24…230 V 0,01…1 A AC; Ti24 24 V 100 mA DC
Kontrol TipiUzaktan kumanda darbe ve sürekli 230 V AC 50/60 Hz; Uzaktan kumanda sürekli Ti24 24 V DC
Giriş Akımı5 mA darbe; 5 mA sürekli; 5,5 mA sürekli çok düşük gerilim
Darbe Süresi>= 200 ms kontrol devresi
Yanıt Süresi< 500 ms
Anma Kontrol Besleme Gerilimi (Us)230 V AC 50/60 Hz
Güç Tüketimi1 W
Anma Yalıtım Gerilimi (Ui)400 V
Anma Darbe Dayanım Gerilimi (Uimp)6 kV
Yerel SinyallemeYanıp sönen yeşil LED: çalıştırmak için hazır; Yanıp sönen turuncu LED: çalışmıyor
Montaj TipiSabit
Montaj DesteğiDIN rayı
Tarak Bara UyumluluğuNA
9 mm Adım Sayısı7
Yükseklik93 mm
Genişlik63 mm
Derinlik75.5 mm
Ürün Ağırlığı430 g
RenkBeyaz
Elektriksel Dayanıklılık10000 CYCLES
Mekanik Dayanıklılık10000 cycles
Kilitleme SeçeneğiKilitlenebilir
Kablo Sıyırma UzunluğuGüç besleme: 10 mm for alt connection; Giriş: 10 mm for alt connection; Çıkış: 8 mm for üst connection; Ti24 arayüzü: 10 mm for terminal connection
Sıkma TorkuYardımcı çıkış: 0,7 N.m; Yardımcı besleme: 1 N.m; Yardımcı giriş: 1 N.m
Fiziksel arayüzTi24
Uyumlu SeriActi9 iC60; Acti9 iC65; Acti9 iMDU Voltaj adaptörü; Modicon PLC
Uyumlu Ürünler3P veya 4P iC60; 3P veya 4P iC65; iMDU; PLC
IP Koruma SınıfıIP20 (IEC 60529); IP40 (modüler muhafaza) (IEC 60529)
Kirlilik Derecesi3 (IEC 60947)
Aşırı Gerilim KategorisiII
Tropikal İklim Dayanımı2
Bağıl Nem93 % @ 40 °C
Depolama Sıcaklığı-40…70 °C
Çalışma Ortam Sıcaklığı-25…60 °C
