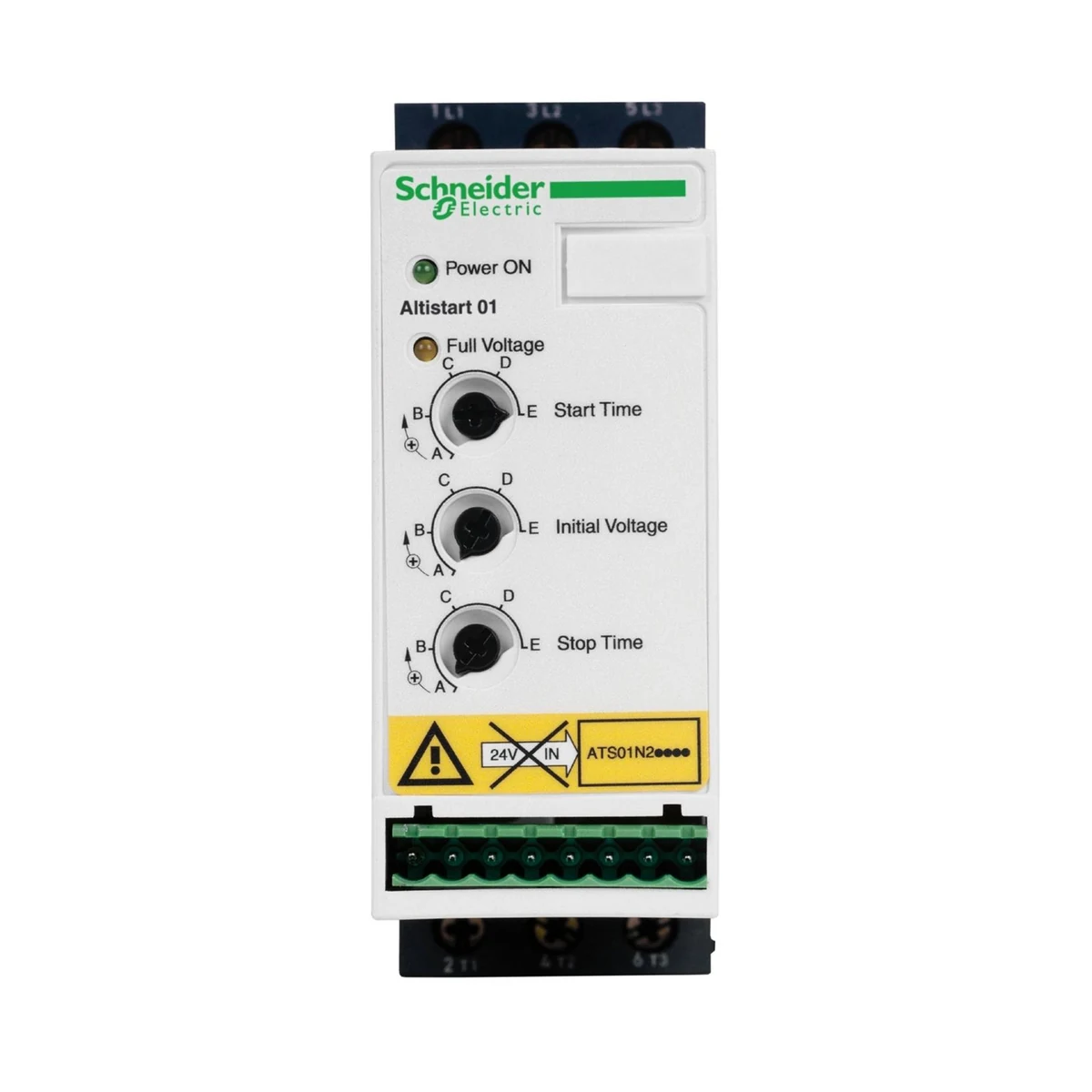

Schneider Electric ATS01N209QN ALTISTART Yumuşak Yolverici - ATS01
- Marka: Schneider Electric
- Stok kodu: ATS01N209QN
- MPN: ATS01N209QN
- Fiyat: 13788.73 TRY + KDV · KDV dahil 16546.48 TRY
- Stok: Terminli ürün
- Yumuşak Yol Vericiler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yumuşak Yol Vericiler Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric ATS01N209QN Teknik Veri Föyü (PDF)
Schneider Electric ATS01N209QN ALTISTART Yumuşak Yolverici - ATS01. Bu modelin teknik özellikleri: Seri: ALTISTART
| Seri | ALTISTART |
|---|---|
| Amaçlanan Uygulama Alanı | Asenkron motorlar |
| Ürün Tipi | Yumuşak Yol Verici |
| Uygulama | Basit makine |
| Faz Sayısı | 3 Faz |
| Anma Kontrol Besleme Gerilimi (Us) | 380…415 V - 10…10 % |
| Motor Gücü (kW) | 4 kW, 3 faz @ 380…415 V |
| Kullanım Kategorisi | AC-53B (EN/IEC 60947-4-2) |
| Akım Tüketimi | 45 A nominal yükte |
| Yolverme Tipi | Gerilim rampası ile yolverme |
| Güç Kaybı (W) | 4 W tam yükte ve yolverme sonunda; 94 W geçici durumda |
| Montaj Stili | Soğutma bloklu |
| Mevcut İşlevler | Entegre bypas |
| Besleme Gerilimi Sınırları | 342–456 V |
| Şebeke Frekansı | 50…60 Hz - 5…5 % |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| Anma Kontrol Devresi Gerilimi (Uc) | Yolvericide dahili olarak bulunur |
| Dijital Giriş Tipi | Lojik (LI1, LI2, BOOST) durdurma, çalıştırma ve güçlendirme yolverme fonksiyonları; <= 8 mA 27 kOhm |
| Dijital Giriş Gerilimi | 24–40 V |
| Dijital Giriş Lojiği | Pozitif LI1, LI2, BOOST 0 Durumunda: < 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >=; 0.5 mA |
| Dijital Çıkış Tipi | Açık kollektör lojiki LO1 yolverme sinyalinin sonu; Röle çıkışları R1A, R1C NA |
| Minimum anahtarlama akımı | 10 mA @ 6 V DC için röle çıkışları |
| Maksimum Anahtarlama Akımı | Röle çıkışları: 2 A @ 250 V AC cos phi = 0,5 ve L/R = 20 ms endüktif yük; Röle çıkışları: 2 A @ 30 V DC cos phi = 0,5 ve L/R = 20 ms endüktif yük |
| Ekran Tipi | 1 LED (yeşil) için yolverici başlatıldı; 1 LED (sarı) için nominal gerilime erişildi |
| Sıkma Torku | 0,5 N.m; 1,9…2,5 N.m |
| Uygunluk İşaretleri | CE |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 124 mm |
| Genişlik | 45 mm |
| Derinlik | 131 mm |
| Ürün Ağırlığı | 0.42 kg |
| Standartlar | EN/IEC 60947-4-2 |
| Sertifikalar | GOST; CCC; CSA; C-Tick; UL |
| IP Koruma Sınıfı | IP20 |
| Kirlilik Derecesi | 2 (EN/IEC 60947-4-2) |
| Titreşim Direnci | 1 gn (f= 13…150 Hz) (EN/IEC 60068-2-6); 1,5 mm tepeden tepeye (f= 3…13 Hz) (EN/IEC 60068-2-6) |
| Şok Dayanımı | 15 gn için 11 ms (EN/IEC 60068-2-27) |
| Bağıl Nem | 5…95 % yoğuşma veya damlayan su olmadan (EN/IEC 60068-2-3) |
| Çalışma Ortam Sıcaklığı | -10…40 °C (olmadan); 40…50 °C (°C başına % 2 akım düşüşüyle) |
| Depolama Sıcaklığı | -25…70 °C (EN/IEC 60947-4-2) |
