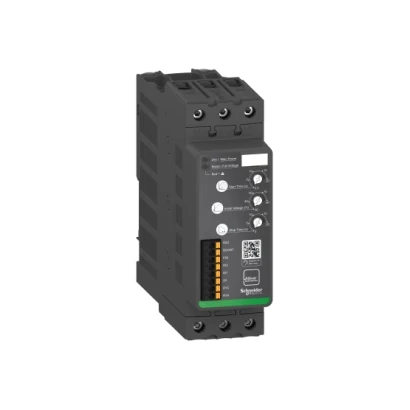

Schneider Electric ATS130N2D45LT Altivar Soft Starter ATS130 45A 200 to 480V
- Marka: Schneider Electric
- Stok kodu: ATS130N2D45LT
- MPN: ATS130N2D45LT
- Fiyat: 50039.73 TRY + KDV · KDV dahil 60047.68 TRY
- Stok: Terminli ürün
- Yumuşak Yol Vericiler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yumuşak Yol Vericiler Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric ATS130N2D45LT Teknik Veri Föyü (PDF)
Schneider Electric ATS130N2D45LT Altivar Soft Starter ATS130 45A 200 to 480V. Bu modelin teknik özellikleri: Belirtilen Çalışma Gerilimi: 480V Seri: Altivar
| Belirtilen Çalışma Gerilimi | 480 V |
|---|---|
| Seri | Altivar |
| Ürün Tipi | Yumuşak Yol Verici |
| Amaçlanan Uygulama Alanı | Asenkron motorlar |
| Uygulama | Basit makine |
| Faz Sayısı | 3 Faz |
| Kullanım Kategorisi | AC-53A |
| Besleme Gerilimi | 200…480 V % - 15…10 |
| Şebeke Frekansı | 50…60 Hz +/- 5 Hz |
| Servis Faktörü | 100 |
| IP Koruma Sınıfı | IP20 |
| Motor Gücü (kW) | 11 kW @ 230 V normal şart; 22 kW @ 400 V normal şart; 22 kW @ 440 V normal şart |
| Motor Gücü (HP) | 10 hp @ 200 V normal şart; 10 hp @ 208 V normal şart; 15 hp @ 230 V normal şart; 30 hp @ 460 V normal şart; 30 hp @ 480 V normal şart |
| Aşırı Yük Akımı Profili | 5 s için 300 % Ie |
| Yük Faktörü | 70 % |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 35 cyc/h |
| Cihaz bağlantısı | In line |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V DC +/- 10 % |
| Entegre motor aşırı yük koruması | Hayır |
| Koruma Tipi | Faz hatası: mains; Termal koruma: yolverici; Bypass error: yolverici; Control voltage Us: yolverici |
| Güç Kaybı Belirleme Akımı (In) | 45 A |
| Güç Kaybı (Statik) | 3 W |
| Güç Kaybı (Akıma Bağlı) | 9 W |
| Yolverme Sırasında Güç Kaybı | 264 W 300 % Ie |
| Standartlar | EN/IEC 60947-4-2; UL 60947-4-2; IEC 60664-1 |
| Sertifikalar | CE; UKCA; CCC; RCM; EAC; UL |
| Uygunluk İşaretleri | CE; CCC; UKCA; RCM; EAC |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC |
| Dijital Giriş Sayısı | 3 |
| Dijital Giriş Tipi | (DI) digital input, 10 kOhm; (DI2) digital input, 10 kOhm; (BOOST) digital input, 10 kOhm |
| Giriş Uyumluluğu | Dijital giriş seviye 1 PLC (EN/IEC 61131-2) |
| Dijital Giriş Lojiği | Digital input 0 Durumunda: 0...< 5 V ve <= 0.2 mA 1 Durumunda: > 13 V, >= 0.5 mA |
| Röle Çıkış Sayısı | 1 |
| Röle Çıkış Tipi | Röle çıkışları R1A, R1C NA |
| Minimum anahtarlama akımı | 2,5 mA @ 24 V DC için röle çıkışları |
| Dijital Çıkış Sayısı | 1 |
| Dijital Çıkış Tipi | Non programmable digital output DQ1 <= 30 V 200 mA |
| Ekran Tipi | 1 LED (yeşil) için control power energized; 1 LED (yellow and red) için motor operation phases, errors |
| Ekran Mevcut | Hayır |
| Çalışma konumu | Vertical +/- 30 degree |
