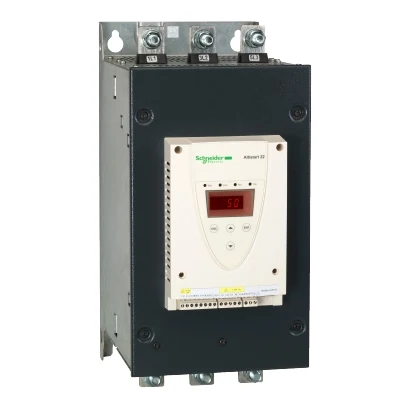

Schneider Electric ATS22C32Q ALTISTART Yumuşak Yolverici - ATS22
- Marka: Schneider Electric
- Stok kodu: ATS22C32Q
- MPN: ATS22C32Q
- Fiyat: 325147.05 TRY + KDV · KDV dahil 390176.46 TRY
- Stok: Terminli ürün
- Yumuşak Yol Vericiler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yumuşak Yol Vericiler Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric ATS22C32Q Teknik Veri Föyü (PDF)
Schneider Electric ATS22C32Q ALTISTART Yumuşak Yolverici - ATS22. Bu modelin teknik özellikleri: Seri: ALTISTART
| Seri | ALTISTART |
|---|---|
| Ürün Tipi | Yumuşak Yol Verici |
| Amaçlanan Uygulama Alanı | Asenkron motorlar |
| Uygulama | Pompalar ve fanlar |
| Faz Sayısı | 3 Faz |
| Anma Kontrol Besleme Gerilimi (Us) | 230…440 V % - 15…10 |
| Motor Gücü (kW) | 160 kW 400 V; 160 kW 440 V; 90 kW 230 V |
| Güç Kaybı (W) | 150 W standart uygulamalar için |
| Kullanım Kategorisi | AC-53A |
| Yolverme Tipi | Moment kontrolü ile yolverme (akım 3,5 In ile sınırlandırılmıştır) |
| IP Koruma Sınıfı | IP00 |
| Montaj Stili | Soğutma bloklu |
| Mevcut İşlevler | Dahili bypas |
| Besleme Gerilimi Sınırları | 195–484 V |
| Şebeke Frekansı | 50…60 Hz - 10…10 % |
| Cihaz bağlantısı | Motor delta terminallerine; Motor besleme hattında |
| Anma Kontrol Devresi Gerilimi (Uc) | 230 V % - 15…10 50/60 Hz |
| Dijital Çıkış Sayısı | 2 |
| Minimum anahtarlama akımı | 100 mA @ 12 V DC (röle çıkışları) |
| Dijital Giriş Sayısı | 3 |
| Dijital Giriş Tipi | (LI1, LI2, LI3) lojik, 5 mA 4,3 kOhm |
| Dijital Giriş Gerilimi | 24 V <= 30 V |
| Dijital Giriş Lojiği | Pozitif lojik LI1, LI2, LI3 0 Durumunda: < 5 V ve <= 2 mA 1 Durumunda: > 11 V, >= 5; mA |
| Çıkış Akımı | 0,4…1 Icl ayarlanabilir |
| Haberleşme Protokolü | Modbus |
| Konnektör Tipi | 1 RJ45 |
| Haberleşme veri bağlantısı | seri |
| Fiziksel arayüz | RS485 çoklu priz |
| Iletim hızı | 4800, 9600 veya 19200 bps |
| Koruma Tipi | Faz hatası: hat; Termal koruma: motor; Termal koruma: yolverici |
| Uygunluk İşaretleri | CE |
| Soğutma Tipi | Zorlamalı konveksiyon |
| Çalışma konumu | Dikey +/- 10 derece |
| Yükseklik | 425 mm |
| Genişlik | 206 mm |
| Derinlik | 299 mm |
| Ürün Ağırlığı | 33 kg |
| Standartlar | IEC 60947-4-2 |
| Sertifikalar | UL; CCC; C-Tick; CSA; GOST |
| Titreşim Direnci | 1 gn (f= 13…200 Hz) (IEC 60068-2-6); 1,5 mm (f= 2…13 Hz) (IEC 60068-2-6) |
