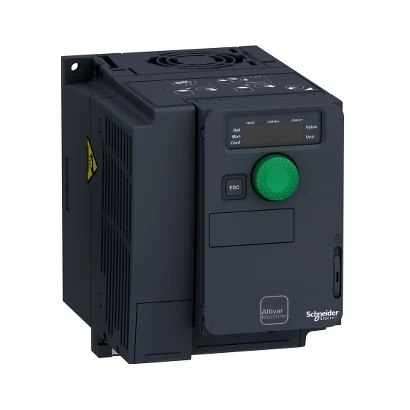

Schneider Electric ATV320U22M2C ATV320 Compact 2,2kW 240V 1 PHASE
- Marka: Schneider Electric
- Stok kodu: ATV320U22M2C
- MPN: ATV320U22M2C
- Fiyat: 42422.57 TRY + KDV · KDV dahil 50907.08 TRY
- Stok: Stokta
- Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Frekans İnvertörü Nedir? Sürücü Seçim Rehberi
- Schneider Electric ATV320U22M2C Teknik Veri Föyü (PDF)
Schneider Electric ATV320U22M2C ATV320 Compact 2,2kW 240V 1 PHASE. Bu modelin teknik özellikleri: Belirtilen Çalışma Gerilimi: 240V Motor Gücü: 2,2kW
| Belirtilen Çalışma Gerilimi | 240 V |
|---|---|
| Motor Gücü | 2.2 kW |
| Seri | Altivar Machine ATV320 |
| Ürün Tipi | Değişken hızlı sürücü |
| Uygulama | Yüksek güçlü makineler |
| Model Tipi | Standart tip |
| Sürücü Formu | Kompakt |
| Montaj Tipi | Duvara monte |
| Haberleşme Protokolü | Modbus seri; CANopen |
| Anma Kontrol Besleme Gerilimi (Us) | 200…240 V % - 15…10 |
| Anma Çıkış Akımı | 11 A |
| Motor Gücü (kW) | 2,2 kW için Ağır şart |
| Motor Gücü (HP) | 3 hp |
| EMC filtresi | Sınıf C2 EMC filtresi entegre |
| IP Koruma Sınıfı | IP20 |
| Dijital Giriş Sayısı | 7 |
| Dijital Giriş Lojiği | Pozitif lojik (kaynak); Negatif lojik (blok) |
| Dijital Çıkış Sayısı | 3 |
| Dijital Çıkış Tipi | Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA; Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA |
| Analog Giriş Sayısı | 3 |
| Analog Çıkış Sayısı | 1 |
| Minimum anahtarlama akımı | Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA @ 24 V DC |
| Erişim yöntemi | Slave CANopen |
| 4 Kadranlı Çalışma | Evet |
| Senkron motor kontrol profili | Sensörsüz vektör kontrolü |
| Maksimum Çıkış Frekansı | 0.599 kHz |
| Hızlanma ve yavaşlama rampaları | Lineer; U; S; CUS; Rampa anahtarlama; Hızlanma/yavaşlama rampası uyarlaması; DC enjeksiyonlu hızlanma/yavaşlama otomatik durdurma |
| Motor kayma kompanzasyonu | Otomatik her türlü yük; Ayarlanabilir % 0…300; Gerilim/frekans oranında (2 veya 5 puan) geçerli değil |
| Anahtarlama frekansı | 2…16 kHz ayarlanabilir; 4…16 kHz değer kaybı faktörü ile |
| Durdurma Frenlemesi | DC enjeksiyon ile |
| Entegre Fren Kıyıcı | Evet |
| Hat Akımı | 24,0 A @ 200 V (Ağır şart); 20,2 A @ 240 V (Ağır şart) |
| Maksimum Giriş Akımı | 24 A |
| Maksimum Çıkış Gerilimi | 240 V |
| Görünür Güç | 4,8 kVA @ 240 V (Ağır şart) |
| Şebeke Frekansı | 50–60 Hz |
| Şebeke Frekansı Toleransı | 5% |
| Olası Hat Kısa Devre Akımı (Isc) | 1 kA |
| Ağır Yükte Temel Yük Akımı | 17 A |
| Güç Kaybı (W) | Fan: 99,0 W @ 200 V 4 kHz |
