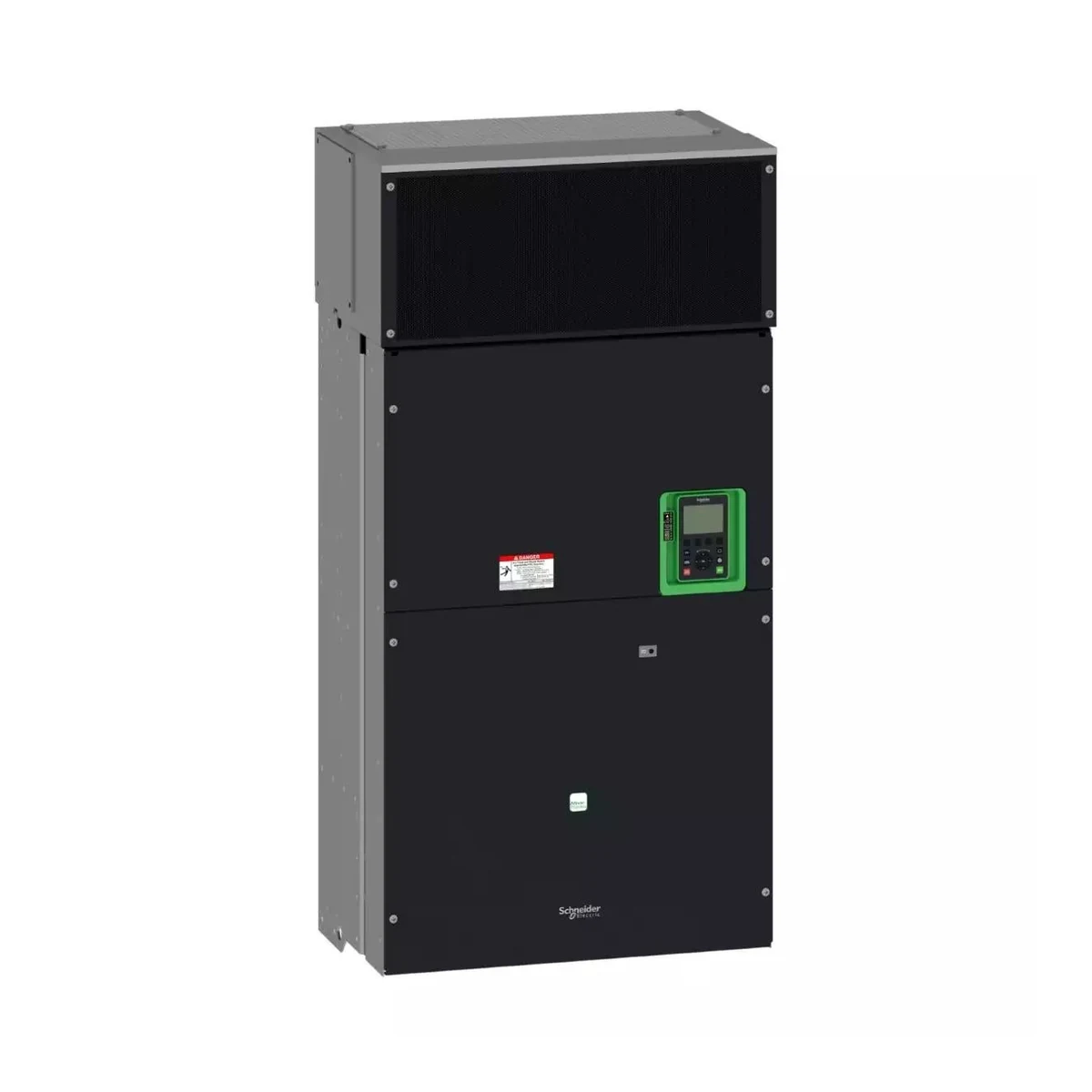

Schneider Electric ATV630C31N4 ATVProcess :VARIABLE SPEED DRIVE IP00 315kW 400V/480V
- Marka: Schneider Electric
- Stok kodu: ATV630C31N4
- MPN: ATV630C31N4
- Fiyat: 1831454.12 TRY + KDV · KDV dahil 2197744.94 TRY
- Stok: Terminli ürün
- Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Frekans İnvertörü Nedir? Sürücü Seçim Rehberi
- Schneider Electric ATV630C31N4 Teknik Veri Föyü (PDF)
Schneider Electric ATV630C31N4 ATVProcess :VARIABLE SPEED DRIVE IP00 315kW 400V/480V. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP00 Motor Gücü: 315kW
| IP Koruma Sınıfı | IP00 |
|---|---|
| Motor Gücü | 315 kW |
| Seri | ALTIVAR PROCESS ATV600 |
| Uygulama | Proses ve altyapı |
| Ürün Tipi | Değişken hızlı sürücü |
| Model Tipi | Standart tip |
| Montaj Tipi | Duvara monte |
| Haberleşme Protokolü | Modbus seri; Ethernet; Modbus TCP |
| Anma Kontrol Besleme Gerilimi (Us) | 380…480 V % - 15…10 |
| Şebeke Gerilimi Toleransı | 10 % |
| Şebeke Frekansı Toleransı | 5% |
| Anma Çıkış Akımı | 616 A |
| Amaçlanan Uygulama Alanı | Asenkron motorlar; Senkron motorlar |
| EMC filtresi | Entegreile 50 m motor kablosu maks (IEC 61800-3 kategori C3) |
| Soğutma Tipi | Zorlamalı konveksiyon |
| Şebeke Frekansı | 50…60 Hz - 5…5 % |
| Motor Gücü (kW) | 315 kW (normal şart); 250 kW (Ağır şart) |
| Motor Gücü (HP) | 500 hp normal şart; 400 hp Ağır şart |
| Hat Akımı | 569 A @ 380 V (normal şart); 461 A @ 480 V (normal şart); 457 A @ 380 V (Ağır şart); 375 A @ 480 V (Ağır şart) |
| Sürekli çıkış akımı | 616 A @ 2,5 kHz için normal şart; 481 A @ 2,5 kHz için Ağır şart |
| Çıkış Frekansı Aralığı | 0.1–500 Hz |
| Güvenlik Fonksiyonu | STO (güvenli tork kapatma) SIL 3 |
| Dijital Giriş Sayısı | 8 |
| Dijital Giriş Tipi | DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) |
| Dijital Giriş Lojiği | 16 önceden ayarlı hız |
| Dijital Çıkış Sayısı | 0 |
| Analog Giriş Sayısı | 3 |
| Analog Çıkış Sayısı | 2 |
| Röle Çıkış Sayısı | 3 |
| Minimum anahtarlama akımı | Röle çıkışı R1, R2, R3: 5 mA @ 24 V DC |
| Faz Sayısı | 3 Faz |
| Fiziksel arayüz | Ethernet; 2 telli RS 485 |
| Erişim yöntemi | Slave Modbus TCP |
| Iletim hızı | 10, 100 Mbit; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Iletim çerçevesi | RTU |
| Çıkış Gerilimi | <= güç besleme gerilimi |
| İzin Verilen Geçici Akım | 1,1 x In süresince 60 s (normal şart); 1,5 x In süresince 60 s (Ağır şart) |
| Veri Formatı | 8 bit, yapılandırılabilir tek, çift veya paritesiz |
| Polarizasyon tipi | Empedans yok |
| Frekans Çözünürlüğü | Ekran birimi: 0,1 Hz; Analog giriş: 0,012/50 Hz |
