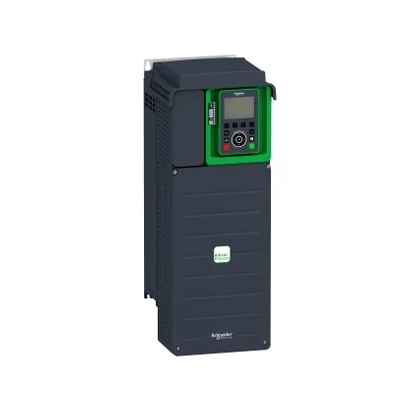

Schneider Electric ATV930D22N4 ATVProcess :VARIABLE SPEED DRIVE IP21 22kW 400V/480V
- Marka: Schneider Electric
- Stok kodu: ATV930D22N4
- MPN: ATV930D22N4
- Fiyat: 259928.60 TRY + KDV · KDV dahil 311914.32 TRY
- Stok: Terminli ürün
- Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric Hız Kontrol (Frekans İnvertör) Cihazları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Frekans İnvertörü Nedir? Sürücü Seçim Rehberi
- Schneider Electric ATV930D22N4 Teknik Veri Föyü (PDF)
Schneider Electric ATV930D22N4 ATVProcess :VARIABLE SPEED DRIVE IP21 22kW 400V/480V. Bu modelin teknik özellikleri: IP Koruma Sınıfı: IP21 Motor Gücü: 22kW
| IP Koruma Sınıfı | IP21 |
|---|---|
| Motor Gücü | 22 kW |
| Seri | ALTIVAR PROCESS ATV900 |
| Uygulama | Endüstriyel proses |
| Ürün Tipi | Değişken hızlı sürücü |
| Model Tipi | Standart tip; Frenleme ünitesi ile |
| Cihaz Uygulaması | Endüstriyel uygulama |
| Amaçlanan Uygulama Alanı | Senkron motorlar; Asenkron motorlar |
| Faz Sayısı | 3 Faz |
| Montaj Tipi | Duvara monte |
| Sürekli çıkış akımı | 46,3 A @ 4 kHz için normal şart; 39,2 A @ 4 kHz için Ağır şart |
| Haberleşme Protokolü | Modbus seri; Ethernet/IP; Modbus TCP |
| Anma Kontrol Besleme Gerilimi (Us) | 380…480 V % - 15…10 |
| Şebeke Gerilimi Toleransı | 10 % |
| Şebeke Frekansı Toleransı | 5% |
| Anma Çıkış Akımı | 46.3 A |
| Motor Gücü (kW) | 22,0 kW için normal şart; 18,5 kW için Ağır şart |
| EMC filtresi | Entegre; EMC plaka seçeneği ile |
| NEMA Koruma Sınıfı | UL tip 1 |
| Iletim hızı | 10, 100 Mbit/sn için Ethernet IP/Modbus TCP; 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri |
| Anahtarlama (Dupleks) Modu | Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP |
| Veri Formatı | 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri |
| Polarizasyon tipi | Empedans yok için Modbus seri |
| Adres Sayısı | 1…247 için Modbus seri |
| Giriş Uyumluluğu | DI1...DI8: Dijital giriş seviye 1 PLC (IEC 61131-2); DI7, DI8: darbe girişi seviye 1 PLC (IEC 65A-68); STOA, STOB: Dijital giriş seviye 1 PLC (IEC 61131-2) |
| Doğruluk | +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş; +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış |
| Doğrusallık hatası | AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş; AQ1, AQ2: +/- % 0,2 için analog çıkış |
| Yenileme Süresi | Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) |
| Yalıtım | Güç ve kontrol arasındaki terminaller |
| Dijital Giriş Sayısı | 10 |
| Dijital Çıkış Sayısı | 2 |
| Dijital Çıkış Tipi | Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA; Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA; Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA |
| Analog Giriş Sayısı | 3 |
| Analog Çıkış Sayısı | 2 |
| Röle Çıkış Sayısı | 3 |
| Minimum anahtarlama akımı | Röle çıkışı R1, R2, R3: 5 mA @ 24 V DC |
| Dijital Giriş Lojiği | 16 önceden ayarlı hız |
| Fiziksel arayüz | Ethernet; 2 telli RS 485 |
| Konnektör Tipi | 2 RJ45; 1 RJ45 |
| Erişim yöntemi | Slave Modbus TCP |
