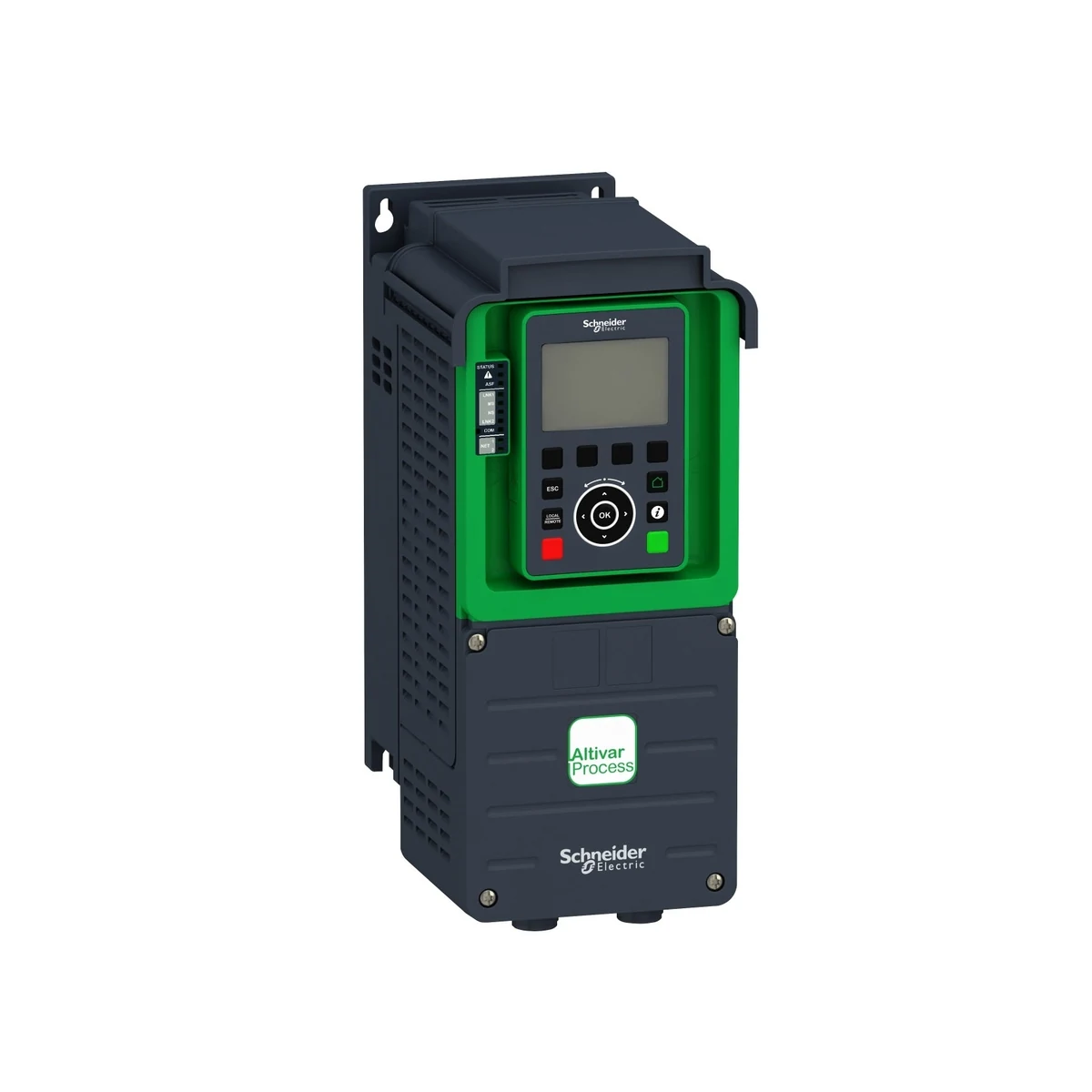

Schneider Electric ATV930U40N4 ATVProcess :VARIABLE SPEED DRIVE IP21 4kW 400V/480V

• Marka: Schneider Electric
• Stok kodu: ATV930U40N4
• MPN: ATV930U40N4
• Fiyat: 113200.99 TRY + KDV · KDV dahil 135841.19 TRY
• Stok: Terminli ürün
• Hız Kontrol (Frekans İnvertör) Cihazları
• Schneider Electric Hız Kontrol (Frekans İnvertör) Cihazları
• Schneider Electric güncel fiyat listesi
• Seçim rehberi: Frekans İnvertörü Nedir? Sürücü Seçim Rehberi

Schneider Electric ATV930U40N4 ATVProcess :VARIABLE SPEED DRIVE IP21 4kW 400V/480V. Bu modelin teknik özellikleri: Maksimum geçici akım: 11.2 A DURING 60 S (NORMAL DUTY); 10.8 A DURING 60 S (HEAVY DUTY) Örnekleme Süresi: 2 MS +/- 0.5 MS (DI1...DI8) - DISCRETE INPUT5 MS +/- 1 MS (DI7, DI8) - PULSE INPUT1 MS +/- 1 MS (AI1, AI2, AI3) - ANALOG INPUT5 MS +/- 1 MS (AQ1, AQ2) - ANALOG OUTPUT Darbe Dayanımı: 11 ms için 15 GN IEC 60068-2-27'ye uygun Montaj Biçimi: Duvar montajı Yalıtım: Güç ve kontrol terminalleri arasında Güvenlik Fonksiyonu STO: Evet EMC filtresi: INTEGRATEDWITH EMC PLATE OPTION Dijital Giriş Lojik Yapısı: POSITIVE LOGIC (SOURCE) (DI1...DI8), < 5 V (STATE 0), > 11 V (STATE 1)NEGATIVE LOGIC (SINK) (DI1...DI8), > 16 V (STATE 0), < 10 V (STATE 1)POSITIVE LOGIC (SOURCE) (DI7, DI8), < 0.6 V (STATE 0), > 2.5 V (STATE 1)POSITIVE LOGIC (SOURCE) (STOA, STOB), < 5 V (STATE 0), > 11 V (STATE 1) Şebeke Frekansı: 50...60 Hz Dijital Giriş Sayısı: 10 Veri Alışveriş Biçimi: HALF DUPLEX, FULL DUPLEX, AUTONEGOTIATION ETHERNET IP/MODBUS TCP Olası Hat Kısa Devre Akımı (Isc): 50 KA Güvenlik Fonksiyonu SLP: Hayır Derinlik: 206 mm Anahtarlama frekansı: 2...16 kHz ayarlanabilir; 4...16 kHz derating faktörü ile Motor Gücü: Ağır hizmet için 3.0 kW - normal hizmet için 4.0 kW Doğrusallık hatası: AI1, AI2, AI3: +/- 0.15 % maksimum değerin, analog giriş için; AQ1, AQ2: +/- 0.2 %, analog çıkış için Titreşim Dayanımı: 1.5 mm PEAK TO PEAK (F= 2…13 Hz) CONFORMING TO IEC 60068-2-61 GN (F= 13…200 Hz) CONFORMING TO IEC 60068-2-6 Çalışmada Darbe Altında Maksimum İvme: 150 M/S² AT 11 MS Elektrik Bağlantısı: Kontrol: vidalı terminal 0.5...1.5 mm²/20 AWG...16 AWG; Hat tarafı: vidalı terminal 2.5...6 mm²/14 AWG...10 AWG; Motor: vidalı terminal 2.5...6 mm²/14 AWG...10 AWG; DC bara: vidalı terminal 2.5...6 mm²/14 AWG...10 AWG İzin Verilen Çalışma Bağıl Nemi: CLASS 3K5 ACCORDING TO EN 60721-3 Regülasyon Döngüsü: ADJUSTABLE PID REGULATOR Koruma Derecesi: UL TYPE 1 Üretici Standart Beyanı: UL 508CIEC 61800-3IEC 61800-5-1IEC 61000-3-12IEC 60721-3IEC 61508IEC 13849-1 Koruma Tipi: Termik koruma: motor; Güvenli tork kapatma: motor; Motor faz kopması: motor; Termik koruma: sürücü; Güvenli tork kapatma: sürücü; Aşırı ısınma: sürücü; Çıkış fazları ile toprak arasında aşırı akım: sürücü; Çıkış geriliminde aşırı yük: sürücü; Kısa devre koruması: sürücü; Motor faz kopması: sürücü; DC baradaki aşırı gerilimler: sürücü; Şebeke besleme aşırı gerilimi: sürücü; Şebeke besleme düşük gerilimi: sürücü; Şebeke besleme faz kaybı: sürücü; Aşırı hız: sürücü; Kontrol devresinde kopma: sürücü Iletim çerçevesi: RTU Iletim hızı: Ethernet IP/Modbus TCP için 10/100 Mbit/s; Modbus seri için 4.8, 9.6, 19.2, 38.4 kbit/s Gürültü seviyesi: 54.5 dB CONFORMING TO 86/188/EEC Güvenlik Fonksiyonu SS2: Hayır Haberleşme Portu Protokolü: MODBUS SERIALMODBUS TCPETHERNET/IP Motor kayma kompanzasyonu: Sabit mıknatıslı motor yasasında mevcut değil; Devre dışı bırakılabilir; Ayarlanabilir; Yükten bağımsız otomatik Anma Çıkış Akımı: 9.3 A Güvenlik Fonksiyonu SSM: Hayır Giriş Uyumluluğu: DI1...DI8: DISCRETE INPUT LEVEL 1 PLC CONFORMING TO IEC 61131-2DI7, DI8: PULSE INPUT LEVEL 1 PLC CONFORMING TO IEC 65A-68STOA, STOB: DISCRETE INPUT LEVEL 1 PLC CONFORMING TO IEC 61131-2 Ürüne Özgü Uygulama: process for industrial Maksimum Çıkış Frekansı: 599 Hz Dört Bölgeli Çalışma: Evet Simetrik Şebeke Gerilimi Toleransı: 10 % Konnektör Tipi: 2 RJ451 RJ45 Senkron motor kontrol profili: PERMANENT MAGNET MOTORSYNCHRONOUS RELUCTANCE MOTOR Montaj Yapısı: ENCLOSED Opsiyon Modülü: Slot A: PROFIBUS DP V1 için haberleşme modülü; Slot A: PROFINET için haberleşme modülü; Slot A: DeviceNet için haberleşme modülü; Slot A: EtherCAT için haberleşme modülü; Slot A: CANopen daisy chain RJ45 için haberleşme modülü; Slot A: CANopen SUB-D 9 için haberleşme modülü; Slot A: CANopen vidalı terminaller için haberleşme modülü; Slot A/Slot B/Slot C: dijital ve analog G/Ç genişletme modülü; Slot A/Slot B/Slot C: röle çıkış genişletme modülü; Slot B: 5/12 V dijital enkoder arayüz modülü; Slot B: analog enkoder arayüz modülü; Slot B: resolver enkoder arayüz modülü; Ethernet POWERLINK için haberleşme modülü Çalışmada Titreşim Altında Maksimum Sapma: 1.5 mm AT 2...13 Hz Çalışma Ortam Sıcaklığı: -15…50 °C (güç azaltma olmadan); 50…60 °C (güç azaltma katsayısıyla) Adres Sayısı: Modbus seri için 1…247 Veri biçimi: 8 bit, MODBUS seri için yapılandırılabilir tek, çift veya paritesiz Kirlilik Derecesi: 2 Hat Akımı: 7.6 A AT 380 V (NORMAL DUTY); 6.0 A AT 380 V (HEAVY DUTY); 6.7 A AT 480 V (NORMAL DUTY); 5.4 A AT 480 V (HEAVY DUTY) Güvenlik Fonksiyonu SS1: Evet Seri: ALTIVAR PROCESS ATV900 Asenkron Motor Kontrol Profili: OPTIMIZED TORQUE MODECONSTANT TORQUE STANDARDVARIABLE TORQUE STANDARD İşaretleme: CE Röle Çıkış Tipi: Konfigüre edilebilir röle mantığı R1: arıza rölesi NO/NC elektriksel dayanım 100000 çevrim; Konfigüre edilebilir röle mantığı R2: sıralama rölesi NO elektriksel dayanım 1000000 çevrim; Konfigüre edilebilir röle mantığı R3: sıralama rölesi NO elektriksel dayanım 1000000 çevrim Güvenlik Fonksiyonu SBC/SBT: Evet Güvenlik Fonksiyonu SLS: Evet Yerel Gösterge: Yerel tanılama: 3 LED (tek/çift renkli); Dahili haberleşme durumu: 5 LED (çift renkli); Haberleşme modülü durumu: 2 LED (çift renkli); Gerilim varlığı: 1 LED (kırmızı) Güç Kaybı: NATURAL CONVECTION: 33 W AT 380 V, SWITCHING FREQUENCY 4 KHZFORCED CONVECTION: 97 W AT 380 V, SWITCHING FREQUENCY 4 kHz Dijital Çıkış Sayısı: 2 Elektromanyetik Uyumluluk: ELECTROSTATIC DISCHARGE IMMUNITY TEST LEVEL 3 CONFORMING TO IEC 61000-4-2RADIATED RADIO-FREQUENCY ELECTROMAGNETIC FIELD IMMUNITY TEST LEVEL 3 CONFORMING TO IEC 61000-4-3ELECTRICAL FAST TRANSIENT/BURST IMMUNITY TEST LEVEL 4 CONFORMING TO IEC 61000-4-41.2/50 µS - 8/20 µS SURGE IMMUNITY TEST LEVEL 3 CONFORMING TO IEC 61000-4-5CONDUCTED RADIO-FREQUENCY IMMUNITY TEST LEVEL 3 CONFORMING TO IEC 61000-4-6 Maksimum Anahtarlama Akımı: Röle çıkışı R1 rezistif yükte, cos phi = 1: 250 V AC'de 3 A; Röle çıkışı R1 rezistif yükte, cos phi = 1: 30 V DC'de 3 A; Röle çıkışı R1 endüktif yükte, cos phi = 0.4 ve L/R = 7 ms: 250 V AC'de 2 A; Röle çıkışı R1 endüktif yükte, cos phi = 0.4 ve L/R = 7 ms: 30 V DC'de 2 A; Röle çıkışı R2, R3 rezistif yükte, cos phi = 1: 250 V AC'de 5 A; Röle çıkışı R2, R3 rezistif yükte, cos phi = 1: 30 V DC'de 5 A; Röle çıkışı R2, R3 endüktif yükte, cos phi = 0.4 ve L/R = 7 ms: 250 V AC'de 2 A; Röle çıkışı R2, R3 endüktif yükte, cos phi = 0.4 ve L/R = 7 ms: 30 V DC'de 2 A Polarizasyon tipi: Modbus seri için empedans yok Besleme: Dijital girişler için harici besleme: 24 V DC (19…30 V) Güvenlik Fonksiyonu Safe programmable logic: Hayır Varyant: STANDARD VERSIONWITH BRAKING CHOPPER Analog Giriş Sayısı: 3 Şebeke Faz Sayısı: 3 PHASES Güvenlik Fonksiyonu SOS: Hayır Güvenlik Fonksiyonu SDI: Hayır Yükseklik: 350 mm Yenileme Süresi: RELAY OUTPUT (R1, R2, R3): 5 MS (+/- 0.5 MS) Ürün Ağırlığı: 4.6 kg Soğutma havası hacmi: 38 M3/H Sürekli çıkış akımı: 9.3 A AT 4 kHz (normal yük); 7.2 A AT 4 kHz (ağır yük) Bağıl Nem: 5…95 % yoğuşmasız IEC 60068-2-3'e uygun Simetrik Şebeke Frekansı Toleransı: 5 % Fiziksel arayüz: ETHERNET2-WIRE RS 485 Anma Besleme Gerilimi: 380...480 V - 15...10 % Durana Kadar Frenleme: BY DC INJECTION Düşük Aşırı Yükte Temel Yük Akımı: 9.3 A Doğruluk: +/- 0.6 % AI1, AI2, AI3, 60 °C sıcaklık değişimi için, analog giriş; +/- 1 % AQ1, AQ2, 60 °C sıcaklık değişimi için, analog çıkış Anma Anahtarlama Frekansı: 4 kHz Maksimum Çıkış Gerilimi: 480.0 V Ürün Ailesi: Altivar Process ATV900 Ürünün Kullanım Yeri: SYNCHRONOUS MOTORSASYNCHRONOUS MOTORS Hızlanma ve yavaşlama rampaları: LINEAR ADJUSTABLE SEPARATELY FROM 0.01...9999 S Dijital Çıkış Tipi: LOGIC OUTPUT DQ+ 0…1 kHz Çalışma konumu: VERTICAL +/- 10 DEGREE Güvenlik Fonksiyonu SP: Hayır Ürün Tipi: variable speed drive Maksimum Giriş Akımı: 7.6 A Üretici Sertifika Beyanı: CSAULTÜV Çalışmada Titreşim Altında Maksimum İvme: 10 M/S² AT 13...200 Hz IP Koruma Sınıfı: IP21 Röle Çıkış Sayısı: 3 Depolama Sıcaklığı: -40…70 °C Görünür Güç: 5.6 kVA AT 480 V (NORMAL DUTY); 4.5 kVA AT 480 V (HEAVY DUTY) Erişim yöntemi: SLAVE MODBUS TCP Yüksek aşırı yükte temel yük akımı: 7.2 A Taşıma Ortam Sıcaklığı: -40…70 °C Analog Çıkış Sayısı: 2 Genişlik: 144 mm Dahili Fren Kıyıcı: Evet Cihaz Uygulaması: INDUSTRIAL APPLICATION
