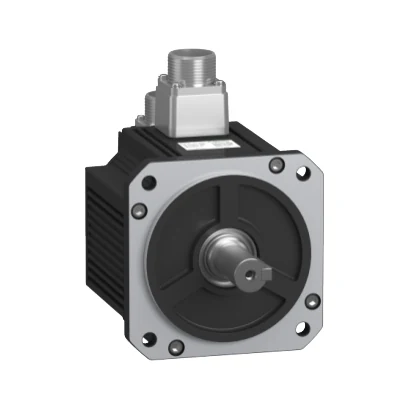

Schneider Electric BCH16HM15232A6C2 BCH16Motor 1.5kW H130-22 2000 220V 23 — üretici katalog görseli

Schneider Electric BCH16HM15232A6C2 BCH16Motor 1.5kW H130-22 2000 220V 23

Schneider Electric BCH16HM15232A6C2 BCH16Motor 1.5kW H130-22 2000 220V 23. Bu modelin teknik özellikleri: Belirtilen Çalışma Gerilimi: 220V Motor Gücü: 1.5kW

Belirtilen Çalışma Gerilimi220 V
Motor Gücü1.5 kW
SeriLexium 16D
Uyumlu SeriLexium 16D
Ürün TipiServo motor
Maksimum Mekanik Hız3000 rpm
Anma Kontrol Besleme Gerilimi (Us)220 V
Faz Sayısı3 Faz
Sürekli Durma Akımı7.9 A
Sürekli Durma Torku7,16 N.m için LXM16D @ 14,43 A, 220 V, monofaze
Sürekli Güç1500 W
Tepe Durma Torku21,48 N.m için LXM16D @ 14,43 A, 220 V, monofaze
Anma Çıkış Gücü1500 W için LXM16D @ 14,43 A, 220 V, monofaze
Anma Torku7,16 N.m için LXM16D @ 14,43 A, 220 V, monofaze
Anma Hızı2000 rpm için LXM16D @ 14,43 A, 220 V, monofaze
Maksimum sürekli akım23.7 A
Uyumlu ÜrünlerLXM16D hareket servo motorları motor @ 1,5 kW, 220 V, monofaze
Şaft UcuParalel anahtar
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı22 mm
Şaft Uzunluğu35 mm
Anahtar Genişliği8 mm
Geri Besleme Tipi23 bit yüksek çözünürlüklü kodlayıcı
FrenYok
Tutma Torku15,0 N.m
Montaj DesteğiAsya standardı flanş
Motor Flanş Boyutu130 mm
Elektrik BağlantısıKonnektör MIL
Tork Sabiti0,91 N.m/A @ 20 °C
Ters EMK Sabiti60,2 V/krpm @ 20 °C
Rotor Ataleti14,8 kg.cm²
Stator Direnci0,77 Ohm @ 20 °C
Stator Endüktansı6,77 mH @ 20 °C
Stator Elektriksel Zaman Sabiti8,7 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)709.52 N @ 2000 rpm
Maksimum Eksenel Kuvvet (Fa)176,4 N
Soğutma TipiDoğal konveksiyon
Uzunluk159.3 mm
Ortalama Bilezik Çapı110 mm
Ortalama Bilezik Derinliği6 mm
