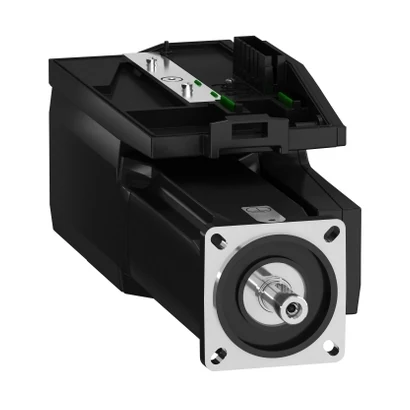

Schneider Electric BMI0702T16A BMI Servo Motor — temsili üretici aile görseli

Schneider Electric BMI0702T16A BMI Servo Motor

Schneider Electric BMI0702T16A BMI Servo Motor.

Uyumlu SeriLexium 32i
Ürün TipiGüç kademeli servo motor
Maksimum Mekanik Hız8000 rpm
Anma Kontrol Besleme Gerilimi (Us)115…230 V % - 15…10
Besleme Gerilimi Sınırları100–240 V
Faz Sayısı1 Faz
Şebeke Frekansı50/60 Hz - 5…5 %
EMC filtresiEntegre
Sürekli çıkış akımı2,6 A @ 8 kHz
Tepe Çıkış Akımı (3 s)10,5 A @ 230 V için 1 s
Sürekli Durma Akımı2.6 A
Sürekli Durma Torku2,48 N.m @ 115…230 V monofaze
Tepe Durma Torku6,6 N.m @ 115 V monofaze; 6,6 N.m @ 230 V monofaze
Anma Çıkış Gücü700 W @ 230 V monofaze; 400 W @ 115 V monofaze
Anma Torku2,2 N.m @ 115 V monofaze; 1,7 N.m @ 230 V monofaze
Anma Hızı4000 rpm @ 230 V monofaze; 1700 rpm @ 115 V monofaze
Maksimum Akım (Irms)17,7 A @ 230 V, monofaze; 17,7 A @ 115 V, monofaze
Uyumlu ÜrünlerHız kontrol cihazı ünitesi LXM32i CANopen; Hız kontrol cihazı ünitesi LXM32i EtherCAT
Şaft UcuKilitli
İkinci ŞaftIkinci şaft ucu olmadan
Şaft Çapı11 mm
Şaft Uzunluğu23 mm
Anahtar Genişliği4 mm
Geri Besleme TipiMutlak tek dönüşlü SinCos Hiperface
Hız Geri Besleme Çözünürlüğü32768 nokta/dönüş
FrenYok
Montaj DesteğiUluslararası standart flanş
Motor Flanş Boyutu70 mm
Elektrik BağlantısıBaskılı devre kartı konnektörü
Tork Sabiti0,63 N.m/A @ 20 °C
Ters EMK Sabiti42,1 V/krpm @ 20 °C
Motor Kutup Sayısı10
Rotor Ataleti1,13 kg.cm²
Stator Direnci2,7 Ohm @ 20 °C
Stator Endüktansı7,8 mH @ 20 °C
Stator Elektriksel Zaman Sabiti2,89 ms @ 20 °C
Maksimum Radyal Kuvvet (Fr)710 N @ 1000 rpm; 560 N @ 2000 rpm; 490 N @ 3000 rpm; 450 N @ 4000 rpm; 410 N @ 5000 rpm; 390 N @ 6000 rpm
Maksimum Eksenel Kuvvet (Fa)0,2 x Fr
Soğutma TipiDoğal konveksiyon
Uzunluk268 mm
