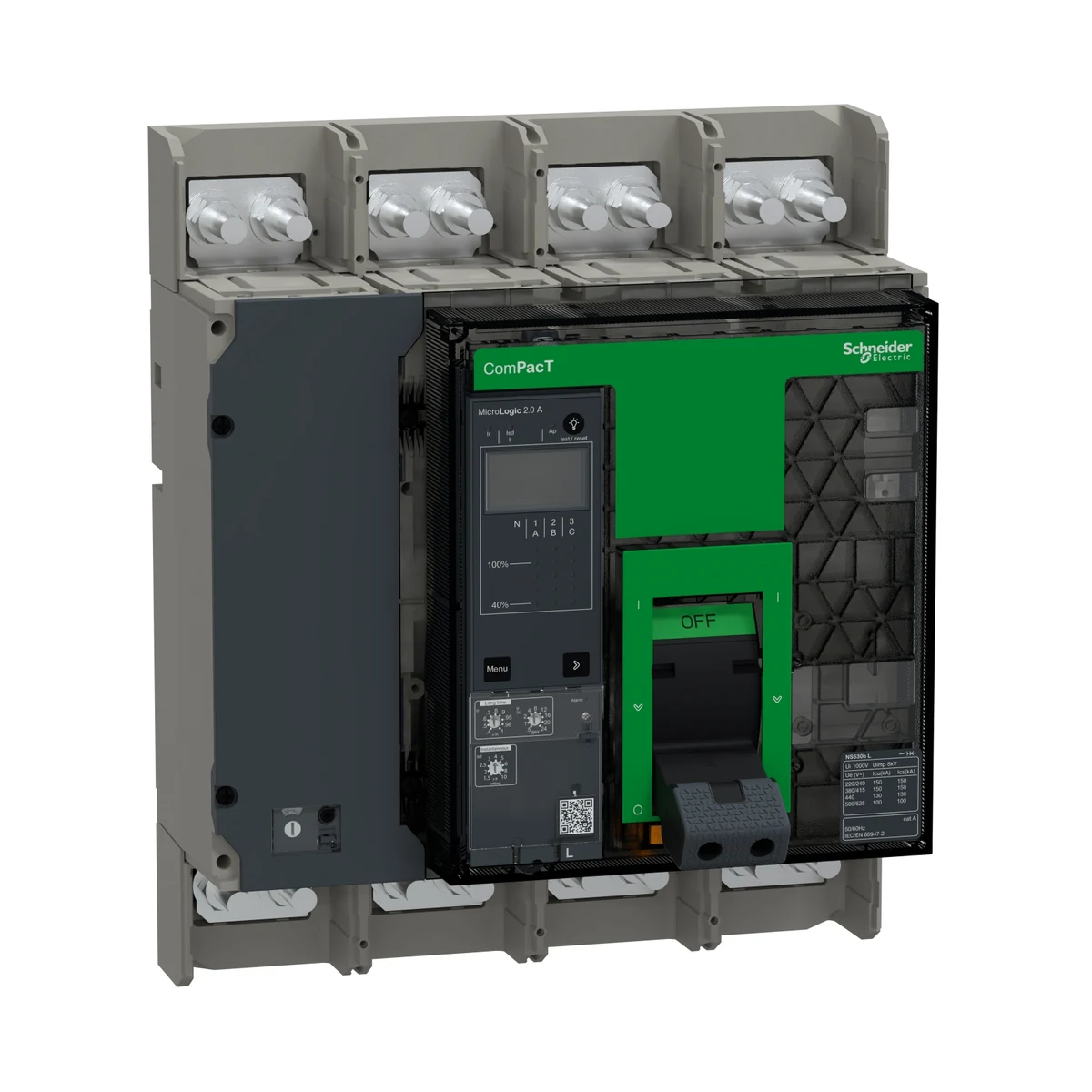

Schneider Electric C063L42AFM NS630L 150kA 4P 630A FXD Man. 2.0A
- Marka: Schneider Electric
- Stok kodu: C063L42AFM
- MPN: C063L42AFM
- Fiyat: 282279.68 TRY + KDV · KDV dahil 338735.62 TRY
- Stok: Terminli ürün
- Kompakt Şalterler
- Schneider Electric Kompakt Şalterler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kompakt Şalter (MCCB) Seçim Rehberi
- Schneider Electric C063L42AFM Teknik Veri Föyü (PDF)
Schneider Electric C063L42AFM NS630L 150kA 4P 630A FXD Man. 2.0A. Bu modelin teknik özellikleri: Kısa Devre Kesme Kapasitesi: 150kA Kutup Düzeni: 4P
| Kısa Devre Kesme Kapasitesi | 150 kA |
|---|---|
| Kutup Düzeni | 4P |
| Seri | ComPacT yeni nesil |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Korumalı Kutup Düzeni | 4d |
| Nötr Konumu | Sol |
| Anma Akımı (In) | 630 A @ 50 °C |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Akım Türü | AC |
| Şebeke Frekansı | 50/60 Hz |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Kullanım Kategorisi | Kategori A |
| Açtırma Ünitesi Tipi | MicroLogic 2.0 A |
| Açma birimi teknolojisi | Elektronik |
| Koruma Fonksiyonları | LI |
| Kontrol Tipi | Manuel işletimli |
| Montaj Tipi | Sabit |
| Anma Yalıtım Gerilimi (Ui) | 800 V AC 50/60 Hz (IEC 60947-2) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV (IEC 60947-2) |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 19,2 kA 1 sn (IEC 60947-2) |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektriksel Dayanıklılık | 2000 cycles @ 690 V In; 3000 cycles @ 690 V In/2; 3000 cycles @ 440 V In; 4000 cycles @ 440 V In/2 |
| Montaj Desteği | Arka plaka |
| Üst Bağlantı | Ön |
| Alt Bağlantı | Ön |
| Bağlantı Aralığı | 70 mm |
| Açma Birimi Anma Akımı | 630 A @ 50 °C |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 0,4…1 x In |
| Uzun Süreli Gecikme Ayar Tipi (tr) | Ayarlanabilir 9 ayar |
| Termik Bellek | 20 mn |
| Anlık Açma Ayar Tipi (Ii) | Ayarlanabilir |
| Anlık Açma Ayar Aralığı (Ii) | 1,5…10 x Ir |
| Toprak Kaçağı Koruması | Yok |
| Nötr Koruma Ayarı | Korumasız (3d); 0,5 x Ir (3d + N/2); 1 x Ir (4d) |
| Bölge Seçici Kilitleme (ZSI) | Yok |
| Yardımcı Kontak Düzeni | 1 NO/NC |
| Yerel Sinyalleme | 4 LED (kırmızı) for hata göstergesi; 1 LED (sarı) for aşırı yük |
| Ekran Tipi | LCD ekran |
| Ölçüm Tipi | Ampermetre |
