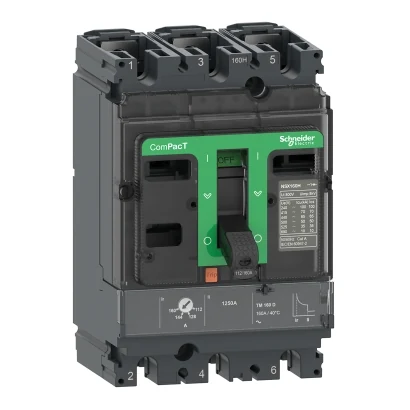

Schneider Electric C10H3TM016 NSX100H TM16D 70kA
- Marka: Schneider Electric
- Stok kodu: C10H3TM016
- MPN: C10H3TM016
- Fiyat: 19181.90 TRY + KDV · KDV dahil 23018.28 TRY
- Stok: Terminli ürün
- Kompakt Şalterler
- Schneider Electric Kompakt Şalterler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kompakt Şalter (MCCB) Seçim Rehberi
- Schneider Electric C10H3TM016 Teknik Veri Föyü (PDF)
Schneider Electric C10H3TM016 NSX100H TM16D 70kA. Bu modelin teknik özellikleri: Kısa Devre Kesme Kapasitesi: 70kA
| Kısa Devre Kesme Kapasitesi | 70 kA |
|---|---|
| Seri | ComPacT yeni nesil |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Kutup Düzeni | 3P |
| Korumalı Kutup Düzeni | 3d |
| Anma Akımı (In) | 16 A @ 40 °C |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Akım Türü | AC |
| Şebeke Frekansı | 50/60 Hz |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Kullanım Kategorisi | Kategori A |
| Açtırma Ünitesi Tipi | TM-D |
| Açma birimi teknolojisi | Termik Manyetik |
| Koruma Fonksiyonları | LI |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Sabit |
| Anma Yalıtım Gerilimi (Ui) | 800 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Mekanik Dayanıklılık | 50000 cycles |
| Elektriksel Dayanıklılık | 50000 cycles @ 440 V In/2; 30000 cycles @ 440 V In; 20000 cycles @ 690 V In/2; 10000 cycles @ 690 V In |
| Kutup Başına Güç Kaybı | 2.92 W |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Alt Bağlantı | Ön |
| Bağlantı Aralığı | 35 mm |
| Açma Birimi Anma Akımı | 16 A @ 40 °C |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 0,7…1 x In |
| Uzun Süreli Gecikme Ayar Tipi (tr) | Sabit |
| Anlık Açma Ayar Tipi (Ii) | Sabit |
| Anlık Açma Ayar Aralığı (Ii) | 190 A |
| Toprak Kaçağı Koruması | Yok |
| Genişlik | 105 mm |
| Yükseklik | 161 mm |
| Derinlik | 86 mm |
| Ürün Ağırlığı | 2.05 kg |
| Standartlar | EN/IEC 60947-2 |
| Aşırı Gerilim Kategorisi | III |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II üzerinde ön yüz |
