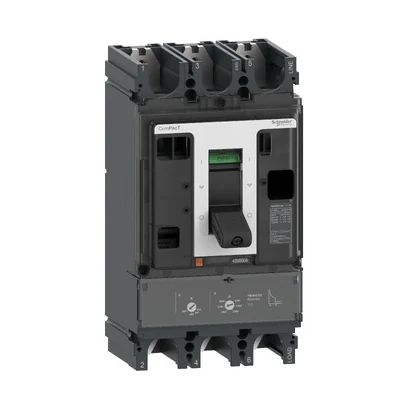

Schneider Electric C40F3TM320D NSX320F TM-DC 3P
- Marka: Schneider Electric
- Stok kodu: C40F3TM320D
- MPN: C40F3TM320D
- Fiyat: 85734.74 TRY + KDV · KDV dahil 102881.69 TRY
- Stok: Terminli ürün
- Kompakt Şalterler
- Schneider Electric Kompakt Şalterler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Kompakt Şalter (MCCB) Seçim Rehberi
- Schneider Electric C40F3TM320D Teknik Veri Föyü (PDF)
Schneider Electric C40F3TM320D NSX320F TM-DC 3P. Bu modelin teknik özellikleri: Kutup Düzeni: 3P
| Kutup Düzeni | 3P |
|---|---|
| Seri | ComPacT yeni nesil |
| Ürün Tipi | Devre kesici |
| Cihaz Uygulaması | Dağıtım |
| Korumalı Kutup Düzeni | 3d |
| Anma Akımı (In) | 320 A @ 40 °C |
| Anma Çalışma Gerilimi (Ue) | 750 V DC |
| Akım Türü | DC |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-2) |
| Kullanım Kategorisi | Kategori A |
| Açtırma Ünitesi Tipi | TM-DC |
| Açma birimi teknolojisi | Termik Manyetik |
| Koruma Fonksiyonları | LI |
| Kontrol Tipi | Geçiş |
| Montaj Tipi | Sabit |
| Anma Yalıtım Gerilimi (Ui) | 750 V DC (IEC 60947-2) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV (IEC 60947-2) |
| Anma İşletme Kısa Devre Kesme Kapasitesi (Ics) | 36 kA @ 24…125 V DC (IEC 60947-2); 36 kA @ 250 V DC (IEC 60947-2); 36 kA @ 500 V DC (IEC 60947-2); 36 kA @ 750 V DC (IEC 60947-2) |
| Mekanik Dayanıklılık | 5000 cycles |
| Elektriksel Dayanıklılık | 2000 cycles @ 750 V In/2; 1000 cycles @ 750 V In |
| Montaj Desteği | Arka plaka |
| Montaj Konumu | Yatay ve dikey; Sırtında düz |
| Üst Bağlantı | Ön |
| Alt Bağlantı | Ön |
| Bağlantı Aralığı | 45 mm |
| Açma Birimi Anma Akımı | 320 A @ 40 °C |
| Uzun Süreli Açma Ayar Aralığı (Ir) | 0,7…1 x In |
| Uzun Süreli Gecikme Ayar Tipi (tr) | Sabit |
| Anlık Açma Ayar Tipi (Ii) | Ayarlanabilir |
| Anlık Açma Ayar Aralığı (Ii) | 2.5…5 x In |
| Toprak Kaçağı Koruması | Yok |
| Genişlik | 140 mm |
| Yükseklik | 255 mm |
| Derinlik | 110 mm |
| Ürün Ağırlığı | 8 kg |
| Standartlar | EN/IEC 60947-2 |
| Kirlilik Derecesi | 3 (IEC 60664-1) |
| IP Koruma Sınıfı | IP40 |
| IK Darbe Koruma Sınıfı | IK07 (IEC 62262) |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
