Schneider Electric DF103 TeSys DF Sigorta Yuvası 3P 32A 10x38mm
- Marka: Schneider Electric
- Stok kodu: DF103
- MPN: DF103
- Fiyat: 1556.79 TRY + KDV · KDV dahil 1868.15 TRY
- Stok: Stokta
- Sigorta Yuvaları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Sigorta Yuvaları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric DF103 Teknik Veri Föyü (PDF)

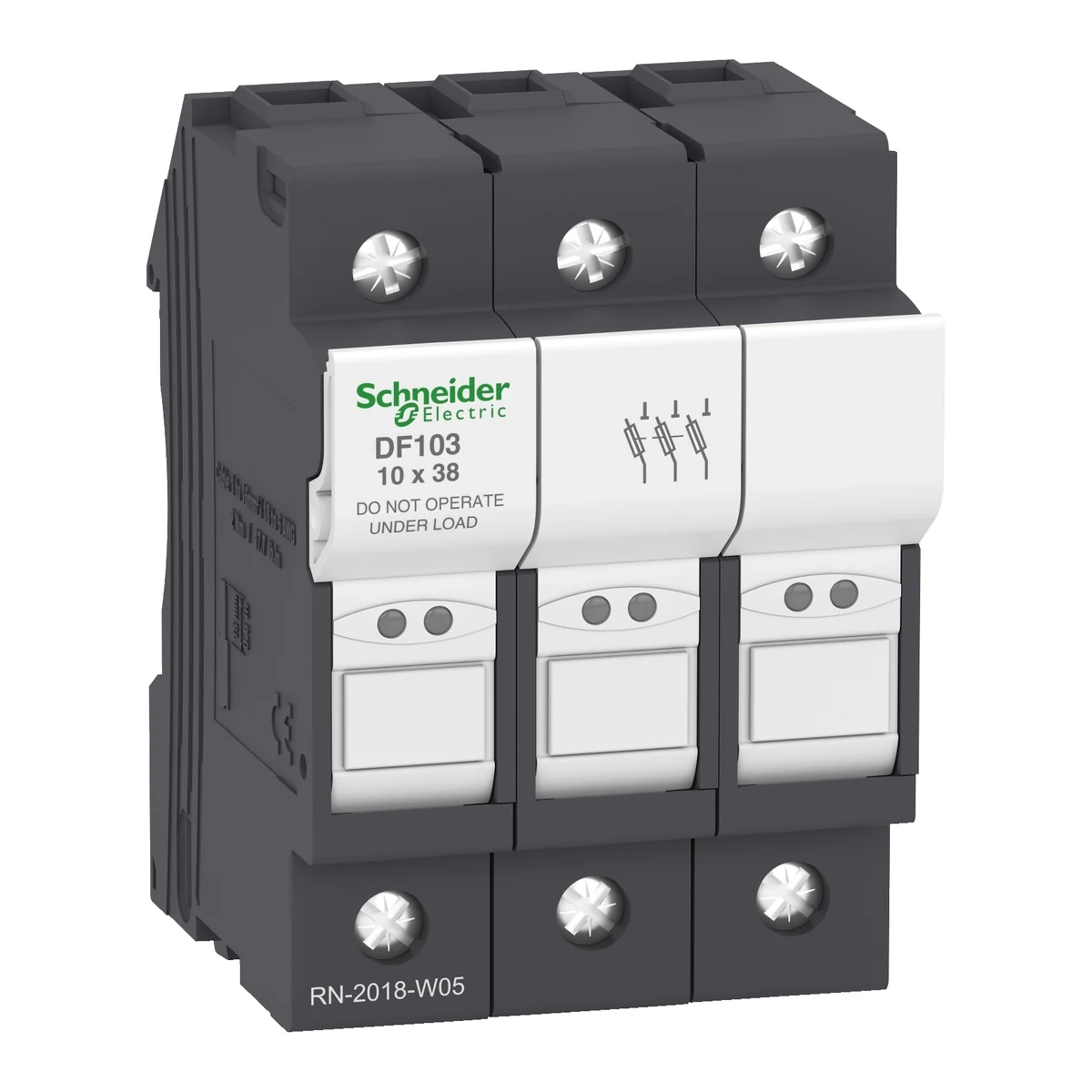

Schneider Electric DF103 TeSys DF Sigorta Yuvası 3P 32A 10x38mm.
| Seri | TeSys |
|---|---|
| Ürün Tipi | Sigorta taşıyıcı |
| Uyumlu Ürünler | DF2CA fuse cartridge; DF2CN fuse cartridge |
| Kutup Düzeni | 3P |
| Sigorta boyutu | 10 x 38 mm |
| Sigorta tipi | 0…32 A, GG; 0…32 A, AM |
| Kontrol Tipi | Geçiş kilitlenebilir |
| Kullanım Kategorisi | AC-20B (IEC 60947-3); DC-20B (IEC 60947-3) |
| Anma Çalışma Gerilimi (Ue) | 690 V AC; 690 V DC |
| Anma Çalışma Akımı (Ie) | 32 A @ 400 V AC |
| Termik Akım (Ith) | 32 A @ <20 °C |
| Anma Yalıtım Gerilimi (Ui) | 690 V AC |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Aşırı Gerilim Kategorisi | III |
| Kısa Devre Dayanımı | 120 kA 400 V (IEC 60947-3); 120 kA 500 V (IEC 60947-3) |
| Güç Kaybı (W) | 3 W maximum power dissipation by fuse |
| Standartlar | EN/IEC 60947-3; EN/IEC 60269-2; UL 4248-1; CSA C22.2 No 4248-1; EN 45545-2: R22 HL2 |
| Sertifikalar | IEC; UL tarafından kabul görmüş; CSA; CCC; EAC; DNV-GL |
| Montaj Desteği | 35 mm simetrik DIN rayı |
| Montaj Konumu | Dikey (tolerans: +/- 23°) |
| Sıkma Torku | 2,2 N.m - tornavidayla PZ2; 2,2 N.m - tornavidayla düz Ø 5,5 mm |
| Yükseklik | 79.5 mm |
| Genişlik | 52.5 mm |
| Derinlik | 61 mm |
| Ürün Ağırlığı | 0.126 kg |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Rakımı | 0–2000 m |
| IP Koruma Sınıfı | IP20 |
| Kirlilik Derecesi | 3 |
| Yangına dayanıklılık | 960 °C (IEC 60695-2-1) |
