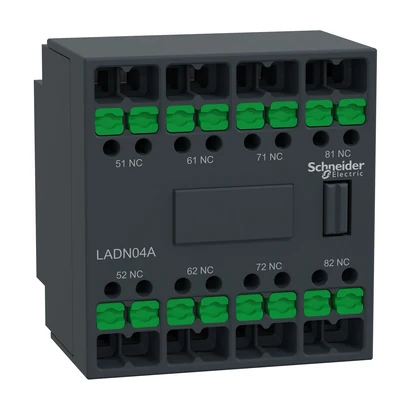

Schneider Electric LADN04A TeSys Deca Yardımcı Kontak 4NK Snap-in — üretici katalog görseli

Schneider Electric LADN04A TeSys Deca Yardımcı Kontak 4NK Snap-in

Schneider Electric LADN04A TeSys Deca Yardımcı Kontak 4NK Snap-in. Bu modelin teknik özellikleri: Seri: TeSys Deca Kontak Düzeni: 4NK

Kontak Düzeni4NC
SeriTeSys Deca
Ürün TipiYardımcı kontak bloğu
Uyumlu SeriTeSys D LC1D; TeSys D CAD; TeSys F LC1F; TeSys F CR1F; TeSys Deca CAD; TeSys Deca LC1D
Montaj KonumuÖn
Güç Kutbu Kontak Düzeni4 NK
Kontak ZamanlamasıAnlık
Anma Çalışma Gerilimi (Ue)690 V AC 25…400 Hz
Anma Çalışma Akımı (Ie)6 A at 120 V AC-15; 1,04 A at 690 V AC-15; 0,55 A at 125 V DC-13; 0,1 A at 600 V DC-13
Anma Yalıtım Gerilimi (Ui)690 V (IEC 60947-5-1)
Termik Akım (Ith)10 A (at 60 °C)
StandartlarEN/IEC 60947-5-1; UL 60947-5-1; CSA C22.2 No 60947-5-1; GB/T 14048,5; EN 50012; IEC 60335-1:Clause 30.2; IEC 60335-2-40:Annex JJ
SertifikalarCB Şeması; CCC; cULus; CE; UKCA; EU-RO-MR by DNV
Anma Kapama Kapasitesi (Irms)140 A AC (IEC 60947-5-1); 250 A DC (IEC 60947-5-1)
İzin Verilen Kısa Süreli Akım100 A 1 sn; 120 A 500 ms; 140 A 100 ms
Koruma TipiGG sigorta 10 A
Mekanik Dayanıklılık30 Mcycles
Minimum anahtarlama akımı5 mA
Minimum anahtarlama gerilimi17 V
Çakışmama Süresi1,5 ms enerji kesmede NK ve NA kontağı arasında çakışma olmaması; 1,5 ms enerjilemede NK ve NA kontağı arasında çakışma olmaması
Yalıtım Direnci> 10 MOhm
Yükseklik48 mm
Genişlik44 mm
Derinlik42 mm
Ürün Ağırlığı63 g
RenkKoyu gri
Çevre KoşullarıNormal ortam
IP Koruma SınıfıIP20
Depolama Sıcaklığı-60…80 °C
Çalışma Ortam Sıcaklığı-5…60 °C
Çalışma Rakımı3000 m
