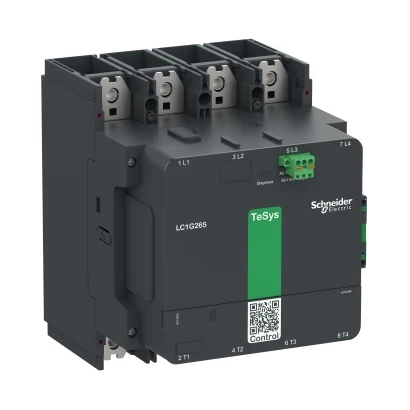

Schneider Electric LC1G2654EHEN TeSys Giga Kontaktör TeSysG265 4P Standart 48-130V ACDC
- Marka: Schneider Electric
- Stok kodu: LC1G2654EHEN
- MPN: LC1G2654EHEN
- Fiyat: 114751.11 TRY + KDV · KDV dahil 137701.33 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric LC1G2654EHEN Teknik Veri Föyü (PDF)
Schneider Electric LC1G2654EHEN TeSys Giga Kontaktör TeSysG265 4P Standart 48-130V ACDC. Bu modelin teknik özellikleri: Seri: TeSys Giga
| Seri | TeSys Giga |
|---|---|
| Ürün Tipi | Kontaktör |
| Kontaktör uygulaması | Güç değiştirme |
| Kullanım Kategorisi | AC-3; AC-3e; AC-1; AC-5a; AC-5b; AC-6a; AC-6B; DC-1; DC-3; DC-5 |
| Kutup Düzeni | 4P |
| Anma Çalışma Gerilimi (Ue) | <= 1000 V AC 50/60 Hz; <= 460 V DC |
| Anma Çalışma Akımı (Ie) | 265 A (at <60 °C) at <= 440 V AC-3; 385 A (at <40 °C) at <= 1000 V AC-1 |
| Anma Kontrol Devresi Gerilimi (Uc) | 48…130 V AC 50/60 Hz; 48…130 V DC |
| Kontrol Devresi Gerilim Sınırları | Çalışma: 0.8 Uc Min...1.1 Uc Max (at <60 °C); Düşme: 0.1 Uc Max...0.45 Uc Min (at <60 °C) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Aşırı Gerilim Kategorisi | III |
| Termik Akım (Ith) | 385 A (at 40 °C) |
| Anma Kesme Kapasitesi | 2380 A at 440 V |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 2,2 kA - 10 s; 1,23 kA - 30 s; 0,95 kA - 1 min; 0,62 kA - 3 min; 0,48 kA - 10 min |
| İlgili Sigorta Değeri | 315 A aM, <= 440 V'ta motor için; 250 A aM, <= 690 V'ta motor için; 400 A gG, <= 690 V'ta; 450 A UL Type J, <= 600 V'ta |
| Ortalama Empedans | 0,000144 Ohm |
| Anma Yalıtım Gerilimi (Ui) | 1000 V |
| Kutup Başına Güç Kaybı | 20 W AC-1 - Ith 385 A; 11 W AC-3 - Ith 265 A |
| Güç Kutbu Kontak Düzeni | 4 NA |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Anma Kapama Kapasitesi (Irms) | 3320 A at 440 V |
| Bobin Teknolojisi | Yerleşik çift yönlü tepe noktası sınırlaması |
| Güvenlik Güvenilirlik Düzeyi (B10d) | B10d = 400000 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 3000000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Mekanik Dayanıklılık | 8 Mcycles |
| Kalkış Gücü (VA) | 780 VA |
| Kalkış Gücü (W) | 695 W |
| Tutma Güç Tüketimi (VA) | 17.6 VA |
| Tutma Güç Tüketimi (W) | 7.8 W |
| Çalışma Süresi | 40…70 ms kapama; 15…50 ms açma |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 600 cyc/h AC-3; 600 cyc/h AC-3e; 300 cyc/h AC-1 |
| Bağlantı Aralığı | 45 mm |
| Montaj Desteği | Plaka |
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; CSA C22.2 No 60947-4-1; JIS C8201-4-1; JIS C8201-5-1; UL 60335-1; UL 60335-2-40:Annex JJ |
| Sertifikalar | CB Şeması; CCC; cULus; EAC; CE; UKCA; DNV-GL'den EU-RO-MR |
| Sıkma Torku | 35 N.m |
| Yükseklik | 225 mm |
| Genişlik | 185 mm |
| Derinlik | 226 mm |
| Ürün Ağırlığı | 8.3 kg |
| IP Koruma Sınıfı | IP2X ön yüz kaplar ile (IEC 60529); IP2X ön yüz kaplar ile (VDE 0106) |
