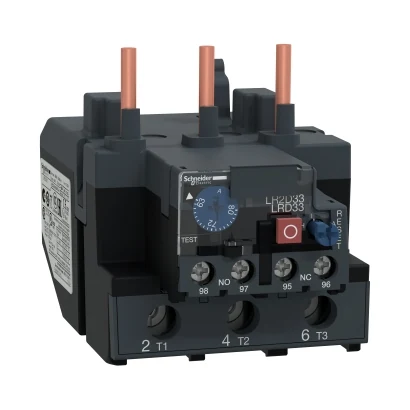

Schneider Electric LRD3363 TeSys LRD Termik Röle 63-80A Class 10A
- Marka: Schneider Electric
- Stok kodu: LRD3363
- MPN: LRD3363
- Fiyat: 12960.29 TRY + KDV · KDV dahil 15552.35 TRY
- Stok: Stokta
- Termik Röleler
- Schneider Electric Termik Röleler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Termik Röleler Seçim Rehberi
- Schneider Electric LRD3363 Teknik Veri Föyü (PDF)
Schneider Electric LRD3363 TeSys LRD Termik Röle 63-80A Class 10A. Bu modelin teknik özellikleri: Akım Ayar Aralığı: 63-80A
| Akım Ayar Aralığı | 63–80 A |
|---|---|
| Seri | TeSys |
| Ürün Tipi | Diferansiyel termal aşırı yük rölesi |
| Röle Uygulaması | Motor koruma |
| Uyumlu Ürünler | LC1D80; LC1D95 |
| Akım Türü | DC; AC |
| Açma Sınıfı | Sınıf 10A (IEC 60947-4-1) |
| Termik Akım Ayar Aralığı | 63–80 A |
| Anma Yalıtım Gerilimi (Ui) | Güç devresi: 1000 V (IEC 60947-4-1); Güç devresi: 600 V (CSA); Güç devresi: 600 V (UL) |
| Şebeke Frekansı | 0–400 Hz |
| Montaj Desteği | Plaka, özel aksesuarlı; Ray, özel aksesuarlı; Kontaktör altında |
| Açma Eşiği | 1,14 +/- 0,06 Ir (IEC 60947-4-1) |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Termik Akım (Ith) | 5 A için sinyalleme devresi |
| İzin Verilen Akım | 0,72 A @ 500 V AC-15 için sinyalleme devresi; 0,06 A @ 440 V DC-13 için sinyalleme devresi |
| Anma Çalışma Gerilimi (Ue) | 1000 V AC 0…400 Hz için güç devresi (IEC 60947-4-1) |
| İlgili Sigorta Değeri | 4 A gG sinyalleme devresi için; 4 A BS sinyalleme devresi için |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Faz Arızası Hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 |
| Kontrol Tipi | Kırmızı açma/kapama butonu: durdurma; Mavi açma/kapama butonu: sıfırlama |
| Sıcaklık Dengeleme | -20…60 °C |
| Sıkma Torku | Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri; Güç devresi: 9 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 81 mm |
| Genişlik | 70 mm |
| Derinlik | 115 mm |
| Ürün Ağırlığı | 0.51 kg |
| IP Koruma Sınıfı | IP20 |
| Çalışma Ortam Sıcaklığı | -20…60 °C değer kaybı olmadan (IEC 60947-4-1) |
| Depolama Sıcaklığı | -60…70 °C |
| Alev Geciktirici Sınıfı | V1 (UL 94) |
| Titreşim ve Şok Dayanımı | Titreşimler: 6 Gn (IEC 60068-2-6); Şoklar: 11 msn için 15 Gn (IEC 60068-2-7) |
| Dielektrik Dayanım | 2,2 kV @ 50 Hz (IEC 60947-1) |
| Standartlar | EN/IEC 60947-4-1; EN/IEC 60947-5-1; UL 60947-4-1; UL 60947-5-1; CSA C22.2 No 60947-4-1; CSA C22.2 No 60947-5-1; GB/T 14048,4; GB/T 14048,5; EN 50495 |
| Sertifikalar | IEC; UL; CSA; CCC; EAC; ATEX INERIS; UKCA |
