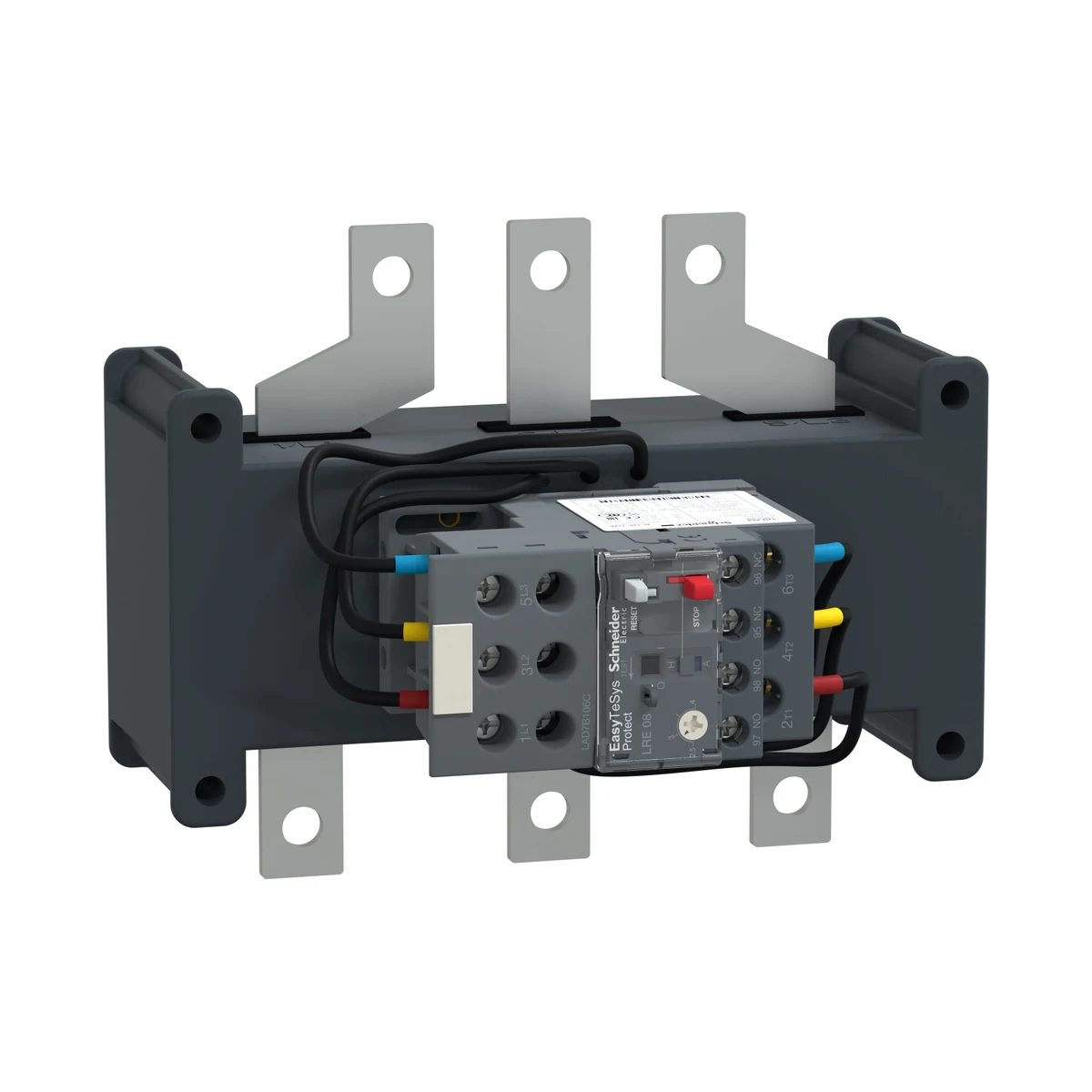

Schneider Electric LRE484 EasyPact TVS Termik Röle 146-234A
- Marka: Schneider Electric
- Stok kodu: LRE484
- MPN: LRE484
- Fiyat: 14244.64 TRY + KDV · KDV dahil 17093.57 TRY
- Stok: Terminli ürün
- Termik Röleler
- Schneider Electric Termik Röleler
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Termik Röleler Seçim Rehberi
- Schneider Electric LRE484 Teknik Veri Föyü (PDF)
Schneider Electric LRE484 EasyPact TVS Termik Röle 146-234A. Bu modelin teknik özellikleri: Seri: EasyPact TVS Akım Ayar Aralığı: 146-234A
| Akım Ayar Aralığı | 146–234 A |
|---|---|
| Seri | EasyPact TVS |
| Ürün Tipi | Diferansiyel termal aşırı yük rölesi |
| Röle Uygulaması | Motor koruma |
| Faz Arızası Hassasiyeti | Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 (IEC 60947-4-1) |
| Uyumlu Ürünler | LC1E200…630 |
| Akım Türü | AC |
| Şebeke Frekansı | 50–60 Hz |
| Montaj Desteği | Kontaktör altında; Plaka |
| Açma Sınıfı | Sınıf 10A (IEC 60947-4-1) |
| Sinyalleme Fonksiyonu | Röle açma göstergesi |
| Termik Akım Ayar Aralığı | 146–234 A |
| Açma Eşiği | 1,14 +/- 0,06 Ir (IEC 60947-4-1) |
| Titreşim ve Şok Dayanımı | Şoklar: 11 msn için 6 Gn (IEC 60068-2-7); Titreşimler: 3 Gn (IEC 60068-2-6) |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Termik Akım (Ith) | 5 A için sinyalleme devresi |
| Anma Çalışma Gerilimi (Ue) | <= 690 V AC |
| İlgili Sigorta Değeri | 315 A gG for güç devresi; 250 A aM for güç devresi; 5 A gG for sinyalleme devresi |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Yerel Sinyalleme | Açma göstergesi |
| Kontrol Tipi | Açma/kapama butonu kırmızı durdurma:; Açma/kapama butonu yeşil sıfırlama |
| Sıcaklık Dengeleme | -20…60 °C |
| Bağlantı Aralığı | 48 mm |
| Sıkma Torku | Güç devresi: 35 N.m - üzerinde çubuklar M10; Güç devresi: 35 N.m - üzerinde pabuçlar M10; Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 134 mm |
| Genişlik | 180 mm |
| Derinlik | 134 mm |
| Ürün Ağırlığı | 2.2 kg |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-4-1; EN/IEC 60947-5-1; GB/T 14048.1; GB/T 14048,5; GB/T 14048,4; EN/IEC 60335-1:Clause 30.2; EN/IEC 60335-2-40:Annex JJ |
| Sertifikalar | CB Şeması; CCC; CE; EAC |
| IP Koruma Sınıfı | IP00 |
| Çalışma Ortam Sıcaklığı | -20…60 °C değer kaybı olmadan (IEC 60947-4-1); -20…70 °C değer kaybı ile |
| Depolama Sıcaklığı | -60…80 °C |
| Yangına dayanıklılık | 850 °C (IEC 60068-2-1) |
| Dielektrik Dayanım | 6 kV @ 50 Hz (IEC 60255-5) |
| Elektromanyetik Uyumluluk | Dalgalanma dayanımı: 6 kV (IEC 60801-5) |
