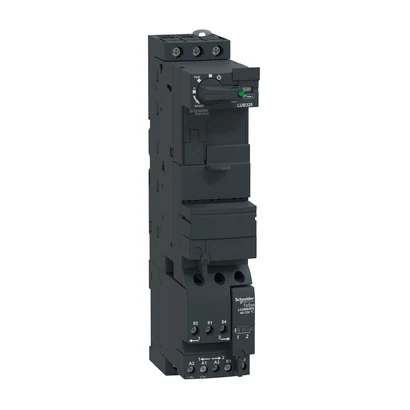

Schneider Electric LU2B32ES TeSys U Ana Ünite 3P 32A 48-72VAC/DC
- Marka: Schneider Electric
- Stok kodu: LU2B32ES
- MPN: LU2B32ES
- Fiyat: 37340.76 TRY + KDV · KDV dahil 44808.91 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric LU2B32ES Teknik Veri Föyü (PDF)
Schneider Electric LU2B32ES TeSys U Ana Ünite 3P 32A 48-72VAC/DC. Bu modelin teknik özellikleri: Seri: TeSys U
| Seri | TeSys U |
|---|---|
| Ürün Tipi | Enversör güç kaidesi |
| Cihaz Uygulaması | Motor kontrolü; Motor koruması |
| Uyumlu Ürünler | Control unit LUC.X6ES; Control unit LUC.1XES; Control unit LUC.05ES; Control unit LUC.12ES; Control unit LUC.18ES; Control unit LUC.32ES |
| Kutup Düzeni | 3P |
| Ayırma İçin Uygunluk | Evet |
| Anma Çalışma Gerilimi (Ue) | 690 V AC için güç devresi |
| Şebeke Frekansı | 40–60 Hz |
| Termik Akım (Ith) | 32 A |
| Anma Çalışma Akımı (Ie) | 32 A @ <= 440 V; 23 A @ 500 V; 21 A @ 690 V |
| Kullanım Kategorisi | AC-43; AC-44; AC-41 |
| Anma İşletme Kısa Devre Kesme Kapasitesi (Ics) | 50 kA @ 230 V; 50 kA @ 440 V; 10 kA @ 500 V; 4 kA @ 690 V |
| Yardımcı Kontak Düzeni | 1 NA + 1 NK |
| Yardımcı kontak tipi | tip bağlantılı kontaklar (1 NA + 1 NK) (IEC 60947-4-1); tip ayna kontak (1 NK) (IEC 60947-1) |
| Anma Kontrol Devresi Gerilimi (Uc) | 48…72 V AC 50/60 Hz; 48…72 V DC |
| Kontrol Devresi Gerilim Sınırları | 29 V AC düşme; 29 V DC düşme; 38,5…72 V AC çalışma sırasında; 38,5…93 V DC çalışma sırasında |
| Tipik Akım Tüketimi | 2300 mA @ 48…72 V DC Kapatırken I maksimum; 2300 mA @ 48…72 V AC Kapatırken I maksimum |
| Isı Kaybı | 3 W için kontrol devresi LUCA, LUCB, LUCC, LUCD'li; 1,8 W için kontrol devresi LUCM'li |
| Güvenlik Güvenilirlik Düzeyi (B10d) | B10d = 1369863 cycles nominal yüklü kontaktör (EN/ISO 13849-1); B10d = 20000000 cycles mekanik yüklü kontaktör (EN/ISO 13849-1) |
| Çalışma Süresi | 150 ms yön değişikliği ile için güç devresi; 35 ms açma için kontrol devresi; 75 ms yön değişikliği olmadan için güç devresi; 60 ms kapama için kontrol devresi |
| Mekanik Dayanıklılık | 15 Mcycles |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 3600 cyc/h |
| Sertifikalar | CE; UL; CSA; CCC; EAC; ASEFA; ATEX; Denizcilik |
| Standartlar | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-6-2 (kirlilik derecesi 3)); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-6-2) |
| Devrenin Güvenli Ayrılması (SELV) | 400 V SELV kontrol veya yardımcı devreler arasında (IEC 60947-1 ek N); 400 V SELV kontrol veya yardımcı devre ve ana devre arasında (IEC); 60947-1 ek N |
| Sabitleme Yöntemi | Klipsli (DIN rayı); Vidayla sabit (plaka) |
| Genişlik | 45 mm |
| Yükseklik | 224 mm |
| Derinlik | 126 mm |
| Ürün Ağırlığı | 1.27 kg |
| IP Koruma Sınıfı | IP20 (IEC 60947-1 (ön panel ve telle bağlanmış terminaller)); IP20 (IEC 60947-1 (diğer yüzler)); IP40 (IEC 60947-1 (ön panel dış bağlantı bölgesi)) |
| Çalışma Ortam Sıcaklığı | -25…60 °C LUCM'li; -25…70 °C LUCA, LUCB, LUCC, LUCD'li |
| Depolama Sıcaklığı | -40…85 °C |
| Yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar (IEC 60695-2-12); 650 °C (IEC 60695-2-12) |
| Çalışma Rakımı | 2000 m |
| Şok Dayanımı | 10 gn güç kutbu açık (IEC 60068-2-27); 15 gn güç kutbu kapalı (IEC 60068-2-27) |
| Titreşim Direnci | 2 gn (f= 5…300 Hz) güç kutbu açık (IEC 60068-2-27); 4 gn (f= 5…300 Hz) güç kutbu kapalı (IEC 60068-2-27) |
| Elektrostatik Deşarj Direnci | 8 kV seviye 3 açık havada (IEC 61000-4-2); 8 kV seviye 4 kontakta (IEC 61000-4-2) |
