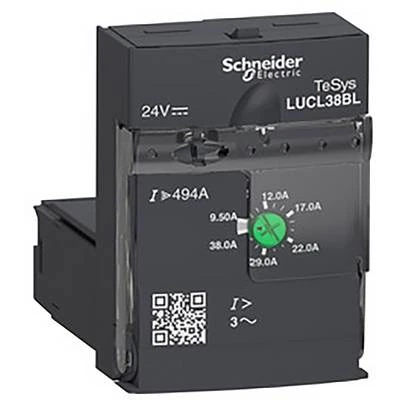

Schneider Electric LUCL38BL TeSys U Standart Kontrol 3P 9,5-38A 24VDC
- Marka: Schneider Electric
- Stok kodu: LUCL38BL
- MPN: LUCL38BL
- Fiyat: 12276.41 TRY + KDV · KDV dahil 14731.69 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric LUCL38BL Teknik Veri Föyü (PDF)
Schneider Electric LUCL38BL TeSys U Standart Kontrol 3P 9,5-38A 24VDC. Bu modelin teknik özellikleri: Seri: TeSys U
| Seri | TeSys U |
|---|---|
| Ürün Tipi | Manyetik kontrol ünitesi |
| Cihaz Uygulaması | Motor kontrolü; Motor koruması |
| Uygulama | Hız kontrol cihazının veya yumuşak yolverici durdurma ünitesinin koruması |
| Mevcut İşlevler | Kısa devre koruması; Manuel sıfırlama |
| Uyumlu Ürünler | Güç tabanı LUB38; Güç tabanı LUB380; Yön değiştirmeli kontaktör kesici LU2B38BL |
| Anma Çalışma Gerilimi (Ue) | 690 V AC |
| Şebeke Frekansı | 40–60 Hz |
| Yük Tipi | Trifaze motor - soğutma: kendinden soğutmalı |
| Kullanım Kategorisi | AC-43 |
| Motor Gücü (kW) | 18,5 kW @ 400…440 V AC 50/60 Hz; 18,5 kW @ 500 V AC 50/60 Hz; 22 kW @ 690 V AC 50/60 Hz |
| Akım Ayar Aralığı | 9.5–38 A |
| Açma Eşiği | 14,2 x Ir +/- %20 |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC |
| Kontrol Devresi Gerilim Sınırları | 20…27 V için DC devre 24 V çalışma sırasında; 14,5 V için DC devre 24 V düşme |
| Tipik Akım Tüketimi | 220 mA @ 24 V DC Kapatırken I maksimum with LUB38; 80 mA @ 24 V DC I rms sızdırmaz with LUB38 |
| Isı Kaybı | 3 W için kontrol devresi with LUB38 |
| Standartlar | EN 60947-6-2; IEC 60947-6-2; UL 60947-4-1, faz bariyerli; CSA C22.2 No 60947-4-1, faz bariyerli |
| Sertifikalar | CE; EAC; ATEX |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-6-2); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-6-2) |
| Devrenin Güvenli Ayrılması (SELV) | 400 V SELV kontrol veya yardımcı devreler arasında (IEC 60947-1); 400 V SELV kontrol veya yardımcı devre ve ana devre arasında (IEC); 60947-1 |
| Sabitleme Yöntemi | Takılabilir (ön yüz) |
| Genişlik | 45 mm |
| Yükseklik | 66 mm |
| Derinlik | 60 mm |
| Ürün Ağırlığı | 0.135 kg |
| IP Koruma Sınıfı | IP20 ön panel ve telle bağlanmış terminaller (IEC 60947-1); IP20 diğer yüzler (IEC 60947-1); IP40 ön panel dış bağlantı bölgesi (IEC 60947-1) |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Sıcaklığı | -40…85 °C |
| Çalışma Rakımı | 2000 m |
| Yangına dayanıklılık | 960 °C elektrik yüklü bileşenleri destekleyen parçalar (IEC 60695-2-12); 650 °C (IEC 60695-2-12) |
| Şok Dayanımı | 10 gn güç kutbu açık (IEC 60068-2-27); 15 gn güç kutbu kapalı (IEC 60068-2-27) |
| Titreşim Direnci | 2 gn 5…300 Hz güç kutbu açık (IEC 60068-2-6); 4 gn 5…300 Hz güç kutbu kapalı (IEC 60068-2-6) |
| Elektrostatik Deşarj Direnci | 8 kV seviye 3 açık havada (IEC 61000-4-2); 8 kV seviye 4 kontakta (IEC 61000-4-2) |
| Dalgalanma (Surge) Dayanımı | 1 kV seri mod (IEC 60947-6-2); 2 kV ortak mod (IEC 60947-6-2) |
| Işınımlı Elektromanyetik Alan Bağışıklığı | 10 V/m 3 (IEC 61000-4-3) |
| Hızlı Geçici Akım Direnci (EFT) | 2 kV sinif 3 seri bağlantı (IEC 61000-4-4); 4 kV sinif 4 seri bağlantı hariç tüm devreler (IEC 61000-4-4) |
| İletilen Radyo Frekansı Bağışıklığı | 10 V (IEC 61000-4-6) |
| Mikro Kesinti Bağışıklığı | 3 ms |
