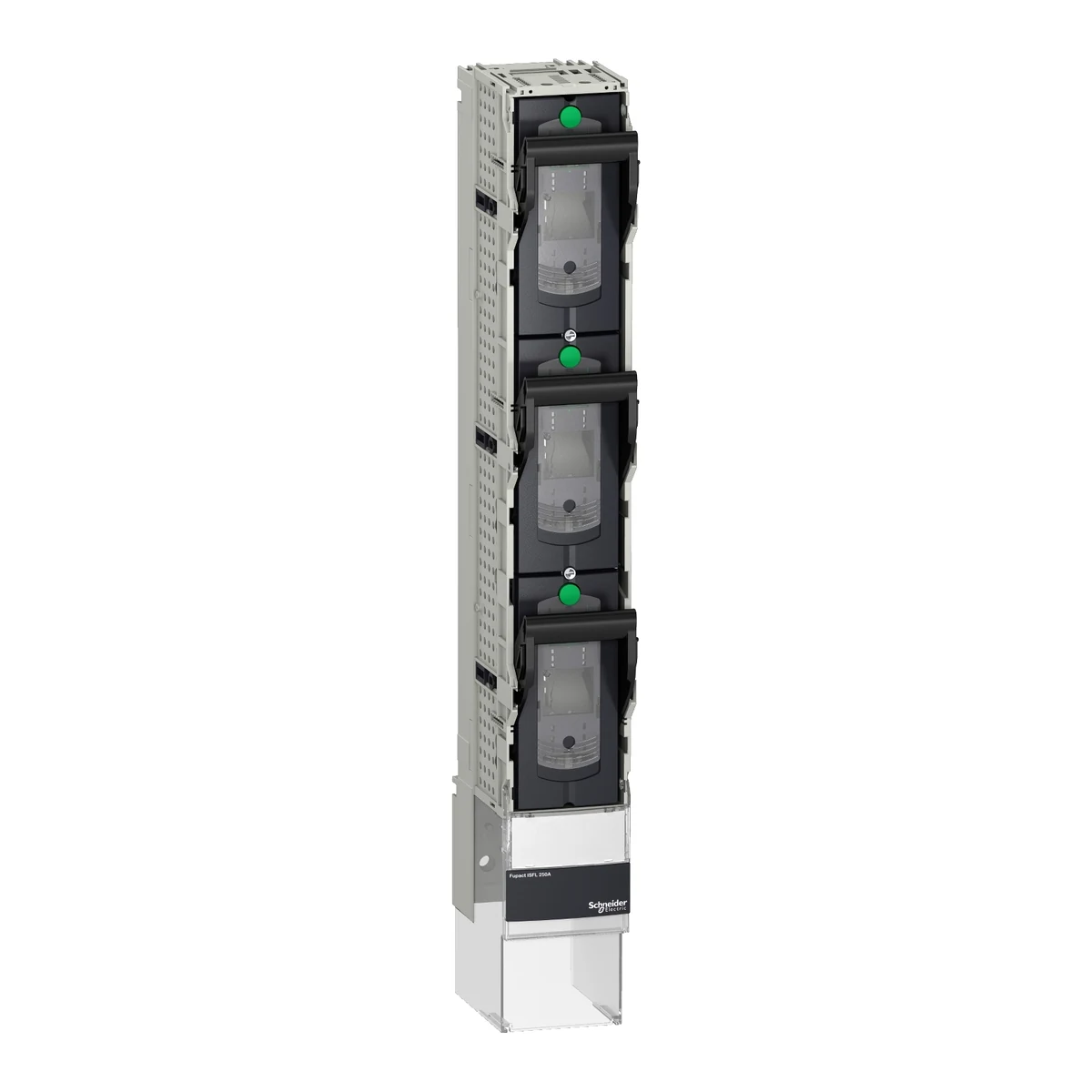

Schneider Electric LV480903 ISFL 630A 185 mm bara Montajlı
- Marka: Schneider Electric
- Stok kodu: LV480903
- MPN: LV480903
- Fiyat: 35973.01 TRY + KDV · KDV dahil 43167.61 TRY
- Stok: Terminli ürün
- Dikey Tip Yük Ayırıcılar
- Schneider Electric Dikey Tip Yük Ayırıcılar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Dikey Tip Yük Ayırıcılar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric LV480903 Teknik Veri Föyü (PDF)
Schneider Electric LV480903 ISFL 630A 185 mm bara Montajlı.
| Seri | FuPacT |
|---|---|
| Ürün Tipi | Sigortalı yük ayırıcı |
| Cihaz Uygulaması | Ekipman koruma, izleme ve kontrol; Dağıtım |
| Sinyalleme Fonksiyonu | Ayrı sigorta monitörü |
| Kutup Düzeni | 3 x 1P anahtarlanabilir |
| Sigorta Taşıyıcı Sayısı | 3 |
| Sigorta tipi | DIN |
| Sigorta boyutu | NH3 |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-3) |
| Görünür kesme | Evet |
| Kontak Konumu Göstergesi | Evet |
| Muhafazalı Termik Akım (Ithe) | 630 A @ 40 °C, sigorta basina güç dagilimi: 48 W |
| Kutup Başına Maksimum Güç Kaybı | 85 W |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20; 800 V DC DC-20 |
| Anma Yalıtım Gerilimi (Ui) | 1000 V AC 50/60 Hz; 1000 V DC |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 25 kA için 1 s |
| Anma Kapama ve Kesme Kapasitesi | 52,5 kA @ 690 V |
| Anma Görev Tipi | Kesintisiz |
| Kontrol Tipi | Sigorta taşıyıcı kolu |
| Kilitleme Seçeneği | 3 kilit |
| Montaj Konumu | Dikey |
| Montaj Tipi | Sabit |
| Montaj Desteği | Baralar |
| Kontak Çalışma Tipi | Tek mola |
| Mekanik Dayanıklılık | 800 cycles |
| Elektriksel Dayanıklılık | AC-21B: 200 cycles 690 V AC 50/60 Hz; AC-22B: 200 cycles 500 V AC 50/60 Hz; AC-23B: 200 cycles 415 V AC 50/60 Hz |
| Bağlantı Terminalleri | Vidalı bağlantı yük tarafı M12 630 A; Doğrudan bağlantı şebeke tarafı 630 A 185 mm |
| Sıkma Torku | 32 N.m |
| Genişlik | 100 mm |
| Yükseklik | 741 mm |
| Derinlik | 190 mm |
| Ürün Ağırlığı | 5.6 kg |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-3 |
| Sertifikalar | CE; CCC <= 690 V; EAC <= 690 V |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II ön yüz |
| IP Koruma Sınıfı | IP20 |
| IK Darbe Koruma Sınıfı | IK07 (EN 50102) |
| Kirlilik Derecesi | 3 (IEC 60947) |
| Çalışma Ortam Sıcaklığı | -20…70 °C |
