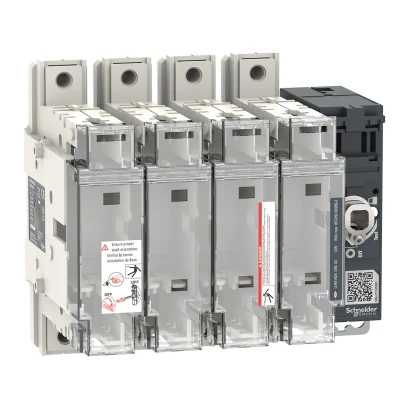

Schneider Electric LV481424 FuPact GS Yük Ayırıcı 4P 125A DIN00
- Marka: Schneider Electric
- Stok kodu: LV481424
- MPN: LV481424
- Fiyat: 25575.86 TRY + KDV · KDV dahil 30691.03 TRY
- Stok: Terminli ürün
- Yük Ayırıcılar
- Schneider Electric Yük Ayırıcılar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yük Ayırıcılar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric LV481424 Teknik Veri Föyü (PDF)
Schneider Electric LV481424 FuPact GS Yük Ayırıcı 4P 125A DIN00.
| Seri | FuPacT |
|---|---|
| Ürün Tipi | Yük ayırıcı sigortası |
| Cihaz Uygulaması | Ekipman koruma, izleme ve kontrol; Dağıtım |
| Kutup Düzeni | 4P |
| Sigorta Taşıyıcı Sayısı | 4 |
| Sigorta tipi | DIN |
| Sigorta boyutu | NH00 |
| Ayırma İçin Uygunluk | Evet (EN/IEC 60947-3) |
| Görünür kesme | Yok |
| Kontak Konumu Göstergesi | Evet |
| Muhafazalı Termik Akım (Ithe) | 160 A @ 35 °C, sigorta basina güç dagilimi: 12 W |
| Kutup Başına Maksimum Güç Kaybı | 10.4 W |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz; 800 V AC 50/60 Hz AC-20 |
| Anma Yalıtım Gerilimi (Ui) | 800 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 8 kV |
| Kontak Düzeni | 4NO |
| Çalışma Kolu Tipi | Doğrudan ön cephe; Harici ön cephe; Harici sağ taraf |
| Kilitleme Seçeneği | 3 kilit |
| Montaj Konumu | Dikey |
| Montaj Tipi | Sabit |
| Montaj Desteği | Arka plaka |
| Mekanik Dayanıklılık | 10000 cycles |
| Elektriksel Dayanıklılık | AC-22A: 1000 cycles 415 V AC 50/60 Hz; AC-23A: 1000 cycles 415 V AC 50/60 Hz; AC-22A: 1000 cycles 690 V AC 50/60 Hz; AC-23A: 1000 cycles 690 V AC 50/60 Hz |
| Bağlantı Terminalleri | Güç devresi: çıplak kablo konnektörleri 20 mm²; Güç devresi: pabuç-halka terminalleri 50…95 mm² |
| Sıkma Torku | Güç devresi: 12 N.m |
| Genişlik | 184 mm |
| Yükseklik | 162 mm |
| Derinlik | 116 mm |
| Ürün Ağırlığı | 2.3 kg |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-3 |
| Sertifikalar | CE; CCC; EAC |
| Elektrik çarpmasına karşı koruma sınıfı | Sınıf II ön yüz |
| IP Koruma Sınıfı | IP20 (IEC 60529 (terminal kapağı ile)) |
| IK Darbe Koruma Sınıfı | IK07 (EN 50102) |
| Kirlilik Derecesi | 3 (IEC 60947) |
| Çalışma Ortam Sıcaklığı | -20…70 °C |
| Depolama Sıcaklığı | -40…80 °C |
| Yangına dayanıklılık | 850 °C sigorta kapağı (IEC 60695-2-1); 960 °C gövde (IEC 60695-2-1) |
