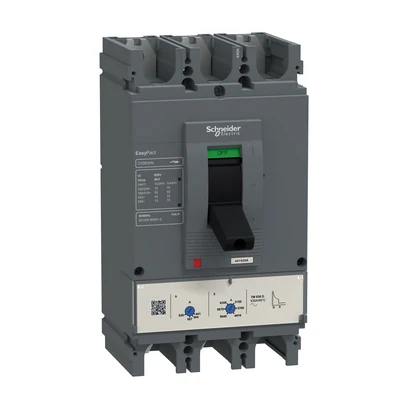

Schneider Electric LV540315 CVS400N TM320D 3P3D — temsili üretici aile görseli

Schneider Electric LV540315 CVS400N TM320D 3P3D

Schneider Electric LV540315 CVS400N TM320D 3P3D. Bu modelin teknik özellikleri: Seri: EasyPact CVS

SeriEasyPact CVS
Ürün TipiDevre kesici
Cihaz UygulamasıDağıtım
Kutup Düzeni3P
Korumalı Kutup Düzeni3d
Toprak Kaçağı Koruması (Vigi Eklentisi)Yok
Anma Akımı (In)320 A @ 40 °C
Akım TürüAC
Kullanım KategorisiKategori A
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu)70 kA Icu @ 220/240 V AC 50/60 Hz (IEC 60947-2); 50 kA Icu @ 380/415 V AC 50/60 Hz (IEC 60947-2); 42 kA Icu @ 440 V AC 50/60 Hz (IEC 60947-2)
Açtırma Ünitesi TipiTM-D
Açma birimi teknolojisiTermik Manyetik
Açma Birimi Anma Akımı320 A @ 40 °C
Koruma TipiAşırı yük koruma (termik); Kısa devre koruması (manyetik)
Anma Darbe Dayanım Gerilimi (Uimp)8 kV (EN/IEC 60947-2)
Şebeke Frekansı50/60 Hz
Derece KoduN
Anma İşletme Kısa Devre Kesme Kapasitesi (Ics)70 kA @ 220/240 V AC 50/60 Hz (IEC 60947-2); 50 kA @ 380/415 V AC 50/60 Hz (IEC 60947-2); 32 kA @ 440 V AC 50/60 Hz (IEC 60947-2)
Mekanik Dayanıklılık15000 cycles
Elektriksel Dayanıklılık6000 cycles 415 V In (IEC 60947-2)
Kontrol TipiGeçiş
Termik Akım Ayar Aralığı224–320 A
Uzun Süreli Açma Ayar Tipi (Ir)Ayarlanabilir
Uzun Süreli Açma Ayar Aralığı (Ir)0,7…1 x In
Uzun Süreli Gecikme Ayar Tipi (tr)Sabit
Anlık Açma Ayar Tipi (Ii)Ayarlanabilir
Anlık Açma Ayar Aralığı (Ii)5…10 x In
Kontak Konumu GöstergesiEvet
Montaj DesteğiArka plaka
Montaj TipiSabit
Üst BağlantıÖn
Alt BağlantıÖn
Bağlantı TerminalleriVidalı bağlantı
Bağlantı Aralığı45 mm
Genişlik140 mm
Derinlik110 mm
Yükseklik255 mm
Ürün Ağırlığı4.7 kg
StandartlarEN 60947-2; IEC 60947-2
SertifikalarIEC; GOST
