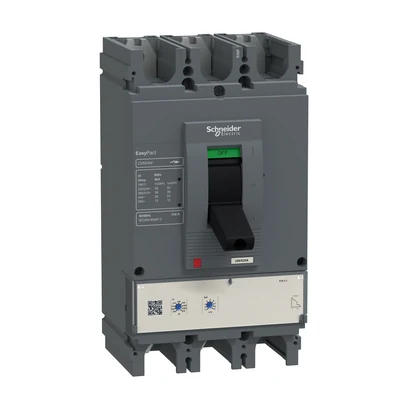

Schneider Electric LV563505 CVS630F ETS 2.3 630A 3P3D — üretici katalog görseli

Schneider Electric LV563505 CVS630F ETS 2.3 630A 3P3D

Schneider Electric LV563505 CVS630F ETS 2.3 630A 3P3D. Bu modelin teknik özellikleri: Anma Akımı: 630A Seri: EasyPact CVS

Anma Akımı630 A
SeriEasyPact CVS
Ürün TipiDevre kesici
Cihaz UygulamasıDağıtım
Kutup Düzeni3P
Korumalı Kutup Düzeni3d
Toprak Kaçağı Koruması (Vigi Eklentisi)Yok
Anma Akımı (In)630 A @ 40 °C
Akım TürüAC
Kullanım KategorisiKategori A
Anma Nihai Kısa Devre Kesme Kapasitesi (Icu)40 kA Icu @ 220/240 V AC 50/60 Hz (IEC 60947-2); 36 kA Icu @ 380/415 V AC 50/60 Hz (IEC 60947-2); 30 kA Icu @ 440 V AC 50/60 Hz (IEC 60947-2)
Açtırma Ünitesi TipiETS 2.3
Açma birimi teknolojisiElektronik
Açma Birimi Anma Akımı630 A @ 40 °C
Koruma TipiKısa süreli kısa devre koruması; Anlık kısa devre koruması; Aşırı yük koruma (uzun süreli)
Anma Darbe Dayanım Gerilimi (Uimp)8 kV (EN/IEC 60947-2)
Şebeke Frekansı50/60 Hz
Derece KoduF
Anma İşletme Kısa Devre Kesme Kapasitesi (Ics)40 kA @ 220/240 V AC 50/60 Hz (IEC 60947-2); 36 kA @ 380/415 V AC 50/60 Hz (IEC 60947-2); 23 kA @ 440 V AC 50/60 Hz (IEC 60947-2)
Mekanik Dayanıklılık15000 cycles
Elektriksel Dayanıklılık4000 cycles 415 V In (IEC 60947-2)
Koruma FonksiyonlarıLSoI
Kontrol TipiGeçiş
Uzun Süreli Açma Ayar Tipi (Ir)Ayarlanabilir 9 ayar
Uzun Süreli Açma Ayar Aralığı (Ir)250–630 A
Uzun Süreli Gecikme Ayar Tipi (tr)Sabit
Termik BellekEvet
Anlık Açma Ayar Tipi (Ii)Sabit
Anlık Açma Ayar Aralığı (Ii)11 x In
Kontak Konumu GöstergesiEvet
Montaj DesteğiArka plaka
Montaj TipiSabit
Üst BağlantıÖn
Alt BağlantıÖn
Bağlantı TerminalleriVidalı bağlantı
Bağlantı Aralığı45 mm
Genişlik140 mm
Derinlik110 mm
Yükseklik255 mm
Ürün Ağırlığı5.2 kg
