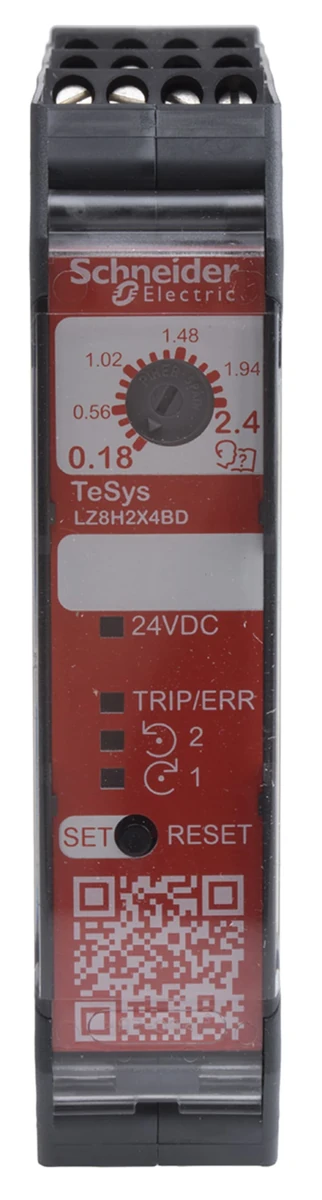

Schneider Electric LZ8H2X4BD TeSys H Enversor Yolverici 0.75kW 24VDC Safe-Torque-Off
- Marka: Schneider Electric
- Stok kodu: LZ8H2X4BD
- MPN: LZ8H2X4BD
- Fiyat: 24636.23 TRY + KDV · KDV dahil 29563.48 TRY
- Stok: Terminli ürün
- Motor Yol Vericileri
- Schneider Electric Motor Yol Vericileri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Yol Vericileri Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric LZ8H2X4BD Teknik Veri Föyü (PDF)
Schneider Electric LZ8H2X4BD TeSys H Enversor Yolverici 0.75kW 24VDC Safe-Torque-Off.
| Seri | TeSys |
|---|---|
| Ürün Tipi | Ters yönde ultra kompakt yolverici |
| Kutup Düzeni | 3P |
| Anma Çalışma Gerilimi (Ue) | 500 V AC |
| Anma Çalışma Akımı (Ie) | 2,4 A @ 500 V AC-51; 2,4 A @ 500 V AC-53A; 2,4 A @ 500 V AC-51 yan yana montaj; 2,4 A @ 500 V AC-53A yan yana montaj |
| Termik Akım Ayar Aralığı | 0.18–2.4 A |
| Motor Gücü (HP) | 0,5 hp @ 200 V AC; 0,5 hp @ 230 V AC; 1 hp @ 460 V AC |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC |
| Güvenlik Seviyesi | SIL 3 (IEC 61508-1 durdurma fonksiyonu); PL = e (ISO 13849-1 durdurma fonksiyonu); SIL 2 (IEC 61508-1 motor koruması) |
| Güvenlik Güvenilirlik Verisi (MTTFd) | MTTFd = 517 yıl durdurma fonksiyonu; PFHd = 2.67E-9 1/h durdurma fonksiyonu; SFF = 99 % durdurma fonksiyonu; SFF = 99 % motor koruması; MTTFd = 447 yıl motor koruması |
| Açma Sınıfı | Sınıf 10A (IEC 60947-4-2) |
| Yardımcı Kontak Düzeni | 1 K/A hata sinyalleme |
| Kontrol Devresi Gerilim Sınırları | 19.2…30 V DC |
| Akım Tüketimi | <= 40 mA @ 24 V DC |
| Sıfırlama | Manuel; Elektrikli sıfırlama |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 120 cyc/mn AC-51 50 %; 6 cyc/mn AC-53A 50 % |
| Montaj Tipi | Klipsle |
| Montaj Desteği | DIN rayı |
| Sıkma Torku | 0,5…0,6 N.m düz Ø 2,5 mm screwdriver 3 mm |
| Standartlar | IEC 60947-4-2; UL 60947-4-1 |
| Anma Yalıtım Gerilimi (Ui) | 500 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Kirlilik Derecesi | 2 |
| Genişlik | 22.5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114.5 mm |
| Ürün Ağırlığı | 212 g |
| IP Koruma Sınıfı | IP20 |
| Çalışma Ortam Sıcaklığı | -25…70 °C değer kaybı olmadan |
| Depolama Sıcaklığı | -40…80 °C |
