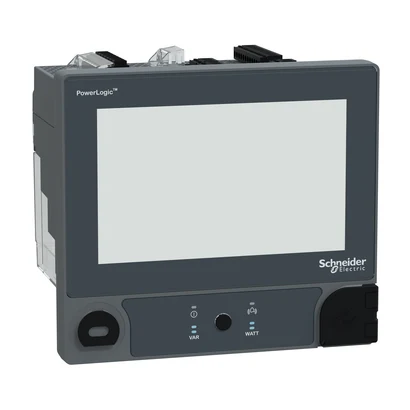

Schneider Electric METSEION95040 Enerji kalite analizörü, ION9000T, DIN ray, 192 mm ekran
- Marka: Schneider Electric
- Stok kodu: METSEION95040
- MPN: METSEION95040
- Stok: Terminli ürün
- Güç Kalitesi Analizörleri
- Schneider Electric Güç Kalitesi Analizörleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Güç Kalitesi Analizörleri Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric METSEION95040 Teknik Veri Föyü (PDF)
Schneider Electric METSEION95040 Enerji kalite analizörü, ION9000T, DIN ray, 192 mm ekran.
| Seri | PowerLogic |
|---|---|
| Ürün Tipi | Enerji ve güç kalitesi ölçüm cihazı |
| Cihaz Uygulaması | Güç izleme; WAGES ölçümü; Net ölçüm; Orta voltaj; Yüksek voltaj |
| Ölçüm Tipi | Talep akımı I1, I2, I3, I4, I5; Tepe ortalama akımları; Talep gücü P, Q, S; Pik demand gücü PM, QM, SM; Hesaplanan aktif ve reaktif enerji (+/- W.h, +/- VAR.h) |
| Anma Kontrol Besleme Gerilimi (Us) | 90…480 V AC 45…66 Hz +/- 10 %; 90…120 V AC 400 Hz +/- 10 %; 110…480 V DC +/- 10 % |
| Şebeke Frekansı | 50 Hz; 60 Hz |
| Yerel Sinyalleme | 100 ms 6 cycles at 60 Hz 120 V AC tipik; 400 ms 24 cycles at 60 Hz 240 V AC tipik; 1200 ms 72 cycles at 60 Hz 480 V AC tipik |
| Anma Akımı (Ir) | 1 A; 5 A |
| Şebeke Düzeni | 3P + N + E |
| Güç Tüketimi (VA) | 38 VA @ 480 V AC |
| Ekran Çözünürlüğü | 800 x 480 piksel |
| Ekran Tipi | Uzak LCD ekran; Renkli dokunmatik ekran |
| Örnekleme Hızı | Döngü başına 1024 örnek |
| Ölçüm Akımı | 0.01–20 A |
| Giriş Tipi | Gerilim (impedance 5 MOhm); Harici CT (impedance 0,3 mOhm)5 x |
| Ölçüm Gerilimi | 57…400 V AC 42…69 Hz faz ve nötr arasında; 100…690 V AC 42…69 Hz fazlar arasında; 10 kV AC transient |
| Frekans Ölçüm Aralığı | 20–450 Hz |
| Giriş Sayısı | 8 dijital 30 V AC/60 V DC |
| Ölçüm Doğruluğu | Gerilim +/- %0,1; Akım +/- %0,1 |
| Çıkış Sayısı | 4 dijital; 2 form C röle çıkışı |
| Haberleşme Port Desteği | 2 RS485 çıkarılabilir vidalı terminal bloğu |
| Ethernet Portu | 10/100BASE-TX 2 RJ45 |
| Haberleşme Ağ Geçidi | Ethernet/seri |
| Zaman Senkronizasyon Protokolü | GPS; IRIG-B; NTP; SNTP; PTP |
| Bellek Kapasitesi | 2 GB |
| Ethernet Hizmetleri | DHCP istemcisi; Aygıt Profili Web Hizmetleri (DPWS); Hızlı Tarama Ağacı Protokolü (RSTP); FTP/HTTP/HTTPS |
| Haberleşme Hizmetleri | Uyumlu raporlar; Güç kalitesi özeti; Enerji raporu; EcoStruxure Güç Olayları Analizi; SMTP e-posta bildirimi; SNMP |
| Ayar Kurcalama Koruması | Mühürlenebilir kapakla korunur |
| Montaj Desteği | DIN rayı metre cihazı; Kapı kesimi uzaktan ekran |
| Yalıtım Sınıfı | Sınıf III (EN/IEC 62052-11) |
| Genişlik | 160 mm |
| Derinlik | 135.3 mm |
| Yükseklik | 160 mm |
| Ürün Ağırlığı | 1.5 kg |
| IP Koruma Sınıfı | IP65 ön:; IP30 arka |
| NEMA Koruma Sınıfı | UL tip 12, front |
| Bağıl Nem | 5…95 % |
| Çalışma Ortam Sıcaklığı | -25…70 °C |
| Depolama Sıcaklığı | -40…85 °C |
| Çalışma Rakımı | 0–3000 m |
