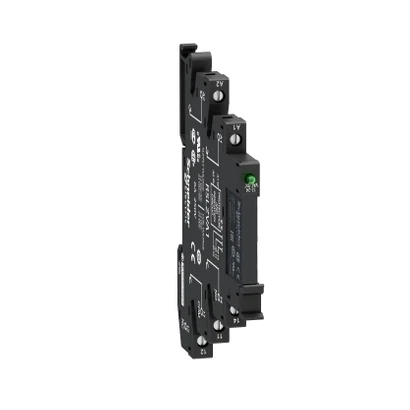

Schneider Electric RSL1PVPU 230V SliM Röle — temsili üretici aile görseli

Schneider Electric RSL1PVPU 230V SliM Röle

Schneider Electric RSL1PVPU 230V SliM Röle.

SeriHarmony Elektromekanik Röleler
Ürün TipiSoketli hazır montajlı takılabilir röle
Kontak Çalışma TipiStandart
Kontak Düzeni1CO
Durum LED'iVar
Anma Kontrol Devresi Gerilimi (Uc)230 V AC/DC
Muhafazalı Termik Akım (Ithe)6 A @ -40…55 °C
Sabitleme YöntemiPlastik sıkıştırma yayı
Ortalama Direnç20500 Ohm ag: DC @ 23 °C +/- 10 %
Anma Darbe Dayanım Gerilimi (Uimp)6 kV (IEC)
Anma Çalışma Akımı (Ie)6 A 1 K/A (AC-1/DC-1) (IEC/UL)
Minimum anahtarlama akımı100 mA
Minimum anahtarlama gerilimi12 V
Elektriksel Dayanıklılık60000 çevrim için dirençli yük, 6 A @ 250 V, AC-1
Çalışma Süresi5 ms sıfırlama; 12 ms
Terminal Numaralandırması (ISO)(11-12-14)OC; (A1-A2)CO
Mekanik Dayanıklılık10000000 cycles
Güvenlik Güvenilirlik Verisi (MTTFd)B10d = 60000
Sıkma Torku< 0,5 N.m için M2.5 vida(lar)
Kontrol TipiKilitlenebilir test butonu olmadan
Bağlantı TerminalleriVida konnektörleri, 1 x 0,2…1 x 2,5 mm² (AWG 24...AWG 14) esnek Kablo uçlu; Vida konnektörleri, 1 x 0,2…1 x 2,5 mm² (AWG 24...AWG 14) katı kablo uçsuz
Montaj Desteği35 mm simetrik DIN rayı
Çalışma konumuHerhangi bir konum
Cihaz SunumuAçılı
Kontak MalzemesiGümüş alaşım (AgSnO2)
Genişlik6.2 mm
Yükseklik78.6 mm
Derinlik95 mm
Ürün Ağırlığı0.029 kg
Giriş Gerilimi230 V AC/DC (giris gerilimi limiti: 184…264,5 V)
Dielektrik Dayanım1000 V AC kontaklar arasında; 4000 V AC bobin ve kontak arasında
IP Koruma SınıfıIP40
Çalışma Ortam Sıcaklığı-40…70 °C
StandartlarIEC 61810-1; UL 508; CSA C22.2 No 14
SertifikalarGOST; CSA; UL
Uygunluk İşaretleriCE
Depolama Sıcaklığı-40…85 °C
Şok Dayanımı10 gn (süre = 11 ms) için çalışma sırasında (IEC 60068-2-27); 5 gn (süre = 11 ms) için çalışmıyor (IEC 60068-2-27)
