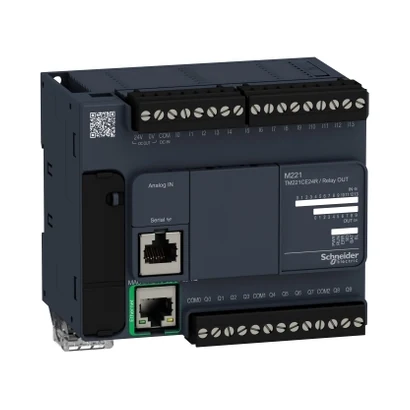

Schneider Electric TM221CE24R M221 PLC, 14 DI, 10 DO Röle, Ethernet
- Marka: Schneider Electric
- Stok kodu: TM221CE24R
- MPN: TM221CE24R
- Fiyat: 41532.98 TRY + KDV · KDV dahil 49839.58 TRY
- Stok: Terminli ürün
- PLC CPU’lar
- Schneider Electric PLC CPU’lar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: PLC CPU’lar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric TM221CE24R Teknik Veri Föyü (PDF)
Schneider Electric TM221CE24R M221 PLC, 14 DI, 10 DO Röle, Ethernet. Bu modelin teknik özellikleri: Dijital Giriş Sayısı: 14 Dijital Çıkış Sayısı: 10
| Dijital Çıkış Sayısı | 10 |
|---|---|
| Dijital Giriş Sayısı | 14 |
| Seri | Modicon M221 |
| Ürün Tipi | Lojik kontrolör |
| Anma Kontrol Besleme Gerilimi (Us) | 100…240 V AC |
| Dijital Çıkış Tipi | Röle normalde açık |
| Besleme Gerilimi Sınırları | 85–264 V |
| Şebeke Frekansı | 50/60 Hz |
| Güç Tüketimi (VA) | 58 VA @ 100…240 V G/Ç genişleme modülünün maks sayısı ile; 35 VA @ 100…240 V G/Ç genişleme modülsüz |
| Güç Kaynağı Çıkış Akımı | 0,52 A 5 V için genişletme veriyolu; 0,16 A 24 V için genişletme veriyolu |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) |
| Dijital Giriş Gerilimi | 24 V |
| Anahtarlama frekansı | 20 anahtarlama işlemi/dakika maksimum yük ile |
| Mekanik Dayanıklılık | 20000000 cycles için röle çıkışı |
| Minimum Yük | 1 mA @ 5 V DC için röle çıkışı |
| Koruma Tipi | Koruma olmadan @ 5 A |
| Bellek Kapasitesi | 256 kB için kullanıcı uygulaması ve verisi RAMile 10000 talimat; 256 kB için dahili değişkenler RAM |
| Regülasyon Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör; Yalıtımsız seri bağlantı seri 1ile RJ45 konnektör ve RS232/RS485; Ethernetile RJ45 konnektör |
| Besleme | (seri)seri bağlantı besleme: 5 V, <200 mA |
| Haberleşme Protokolü | USB portu: USB protokol - SoMachine-Ağ; Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya; SoMachine-Network; : Ethernet protokol |
| Ethernet Portu | 10BASE-T/100BASE-TX 1 portile 100 m bakır kablo |
| Haberleşme Hizmetleri | Modbus TCP sunucusu; Modbus TCP slave cihazı; DHCP istemcisi; Modbus TCP istemcisi; Ethernet/IP adaptörü |
| Cihazlar Arası Maksimum Kablo Mesafesi | Ekranlı kablo: <10 m için hızlı giriş; Ekransız kablo: <30 m için çıkış; Ekransız kablo: <30 m için dijital giriş; Ekransız kablo: <1 m için analog giriş |
| Uygunluk İşaretleri | CE |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray (IEC 60715); Silindir şapka tipi TH35-7.5 ray (IEC 60715); sabitleme kitli plaka veya panel |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 110 mm |
| Ürün Ağırlığı | 0.395 kg |
| Standartlar | IEC 61131-2; UL 508; CAN/CSA C22.2 No. 213; IACS E10; ANSI/ISA 12-12-01 |
| Sertifikalar | LR; cULus; ABS; DNV-GL; EAC; RCM; CE; UKCA; cULus HazLoc |
| Çevre Koşulları | Sıradan ve tehlikeli yer |
| Elektrostatik Deşarj Direnci | 8 kV havada (IEC 61000-4-2); 4 kV kontakta (IEC 61000-4-2) |
| Işınımlı Elektromanyetik Alan Bağışıklığı | 10 V/m 80 MHz...1 GHz (IEC 61000-4-3); 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3); 1 V/m 2…2,7 GHz (IEC 61000-4-3) |
| Mikro Kesinti Bağışıklığı | 10 ms |
| Çalışma Ortam Sıcaklığı | -10…55 °C (yatay kurulum); -10…35 °C (dikey kurulum) |
| Depolama Sıcaklığı | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Sınıfı | IP20 koruyucu kapak yerindeyken |
