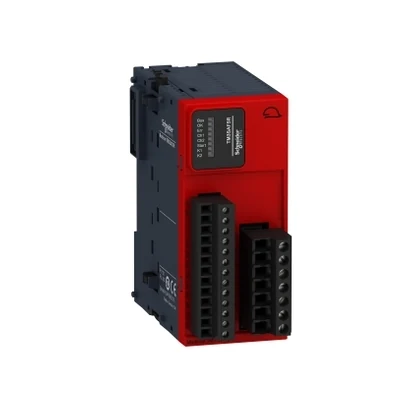

Schneider Electric TM3SAF5R Güvenlik modülü, switch kontrol, CAT4, 1 fonksiyon
- Marka: Schneider Electric
- Stok kodu: TM3SAF5R
- MPN: TM3SAF5R
- Fiyat: 35639.41 TRY + KDV · KDV dahil 42767.29 TRY
- Stok: Terminli ürün
- Emniyet Röleleri
- Schneider Electric Emniyet Röleleri
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Emniyet Röleleri Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric TM3SAF5R Teknik Veri Föyü (PDF)
Schneider Electric TM3SAF5R Güvenlik modülü, switch kontrol, CAT4, 1 fonksiyon.
| Seri | Modicon TM3 Güvenlik |
|---|---|
| Ürün Tipi | Güvenlik modülü |
| Güvenlik Modülü Uygulaması | Acul durdurma ve anahtar izleme için |
| Modül İşlevi | Acil durdurma izleme 1 kanallı kablolama; Acil durdurma izleme 2 kanallı kablolama; 2 şalter ile hareket edebilen parmaklığın izlenmesi ve otomatik başlatma |
| Çıkış Tipi | Röle anlık açma, 3 NA devre(ler), potansiyelsiz |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V - 15…20 % DC |
| Güç Tüketimi (W) | 0,2 W @ 5 V DC; 3,6 W @ 24 V DC |
| Giriş Koruma Tipi | Iç, elektronik |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC |
| Cihazlar Arası Maksimum Kablo Mesafesi | 30 m |
| Termik Akım (Ith) | 18 A |
| İlgili Sigorta Değeri | 4 A gG veya gL için röle çıkışı (IEC 60947-5-1); 6 A hızlı çalışan için röle çıkışı (IEC 60947-5-1) |
| Minimum Çıkış Akımı | 10 mA için röle çıkışı |
| Çıkış Gerilimi | 10 V röle çıkışı |
| Giriş Açıkken Maksimum Yanıt Süresi | 40 ms |
| Anma Yalıtım Gerilimi (Ui) | 300 V (kirlilik derecesi 2) (IEC 60647-5-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 4 kV asiri gerilim kategorisi III (IEC 60647-5-1) |
| Akım Tüketimi | 100 mA @ 24 V DC @ harici besleme |
| Yerel Sinyalleme | 8 LED (yeşil/kırmızı) for kullanıcı |
| Elektrik Bağlantısı | Vidalı terminal |
| Sertifikalar | EAC; CSA Haz Loc Sınıf 1 Bölüm 2 (beklemede); RCM; TÜV; UL 61010-2-201; CSA 61010-2-201 (beklemede); ANSI Haz Loc Sınıf 1 Bölüm 2 (beklemede) |
| Uygunluk İşaretleri | CE; UL; EFUP 10; EAC; RCM; TÜV; CSA |
| Montaj Desteği | Silindir şapka tipi TH35-7.5 ray (IEC 60715); Silindir şapka tipi TH35-15 ray (IEC 60715); duvar ekli bağlantı elemanları kullanılarak montaj |
| Yükseklik | 94 mm |
| Derinlik | 73 mm |
| Genişlik | 43.7 mm |
| Ürün Ağırlığı | 0.19 kg |
| Standartlar | IEC 60947-1; IEC 60947-5-1; IEC 60204-1; ISO 13850; EN 1088/ISO 14119 |
| Elektrostatik Deşarj Direnci | 8 kV havada (IEC 61000-4-2); 6 kV kontakta (IEC 61000-4-2) |
| Işınımlı Elektromanyetik Alan Bağışıklığı | 10 V/m 80 MHz...1 GHz (IEC 61000-4-3); 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3); 1 V/m 2 GHz...3 GHz (IEC 61000-4-3) |
| Hızlı Geçici Akım Direnci (EFT) | 3 kV için güç hatları (DC) (DC) (IEC 61000-4-4); 2 kV için G/Ç hatları (IEC 61000-4-4) |
| Dalgalanma (Surge) Dayanımı | 1 kV güç hatları (DC) diferansiyel mod (IEC 61000-4-5 DC); 1 kV güç hatları (DC) ortak mod (IEC 61000-4-5 DC) |
| Çalışma Ortam Sıcaklığı | -10…55 °C yatay kurulum |
| Depolama Sıcaklığı | -25…70 °C |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| IP Koruma Sınıfı | IP20 (terminaller) (IEC 60529) |
| Kirlilik Derecesi | 2 |
| Çalışma Rakımı | 0–2000 m |
| Titreşim Direnci | +/- 3,5 mm (f= 5…150 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 15 gn için 11 ms (IEC 60068-2-27) |
