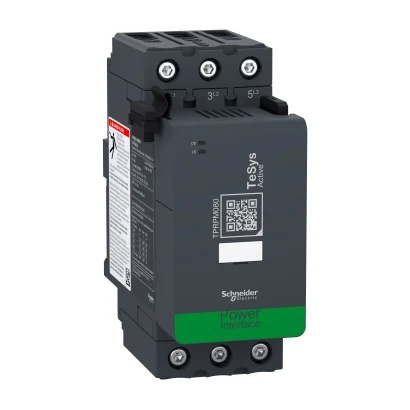

Schneider Electric TPRPM080 TeSys Island Güç Arayüz Modülü 80A/37kW
- Marka: Schneider Electric
- Stok kodu: TPRPM080
- MPN: TPRPM080
- Fiyat: 25640.36 TRY + KDV · KDV dahil 30768.43 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric TPRPM080 Teknik Veri Föyü (PDF)
Schneider Electric TPRPM080 TeSys Island Güç Arayüz Modülü 80A/37kW. Bu modelin teknik özellikleri: Seri: TeSys Island
| Seri | TeSys Island |
|---|---|
| Ürün Tipi | Güç modülü |
| Cihaz Sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon denetleyicisine bağlı güç modülü; Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| Uyumlu Ürünler | TPRBC hat birleştirici; TPRDG Dijital GÇ modülü; TPRAN Analog GÇ modülü |
| Kutup Düzeni | 3P |
| Motor Gücü (kW) | 22 kW at 230 V AC 50 Hz; 37 kW at 380…415 V AC 50 Hz; 37 kW at 440 V AC 50 Hz; 37 kW at 500 V AC 50 Hz; 37 kW at 690 V AC 50 Hz |
| Anma Çalışma Gerilimi (Ue) | <= 690 V AC 47…63 Hz |
| Anma Çalışma Akımı (Ie) | 80 A (at <50 °C) at <= 440 V AC-3; 80 A (at <50 °C) at <= 440 V AC-1; 80 A (at <50 °C) AC-3e |
| Termik Akım (Ith) | 80 A (at 50 °C) |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-4-1); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Aşırı Gerilim Kategorisi | III |
| Açma Sınıfı | Sınıf 5…30 |
| Sıfırlama | Remotely or automatically |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC veri yolu kuplörü tarafından sağlanır |
| Akım Tüketimi | 60 mA |
| Güç Kaybı (W) | 2,3 W Ie'de AC-3 |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for LS (load status) |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1 |
| Sertifikalar | CCC; UL; EAC; CSA |
| Montaj Yöntemi | Yatay ve dikey (35 mm simetrik DIN rayı) |
| Sıkma Torku | 5 N.m - kablo 1…25 mm² altıgen 4 mm; 8 N.m - kablo 25…35 mm² altıgen 4 mm |
| Genişlik | 55 mm |
| Yükseklik | 136 mm |
| Derinlik | 125 mm |
| Ürün Ağırlığı | 0.425 kg |
| Depolama Sıcaklığı | -25…70 °C |
| Çalışma Ortam Sıcaklığı | -10…50 °C değer kaybı olmadan; 50…60 °C akım değer kaybı ile |
| Bağıl Nem | 5…95 % |
| Çalışma Rakımı | 0…2000 m değer kaybı olmadan |
| IP Koruma Sınıfı | IP20 |
| Kirlilik Derecesi | 2 |
| Yangına dayanıklılık | 960 °C (UL 94); 850 °C (IEC 60695-2-1); 650 °C (IEC 60695-2-12) |
| Şok Dayanımı | 15 gn (süre = 11 ms) (IEC 60068-2-27) |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) (IEC 60068-2-6); 1 gn (f= 13…200 Hz) (IEC 60068-2-6) |
