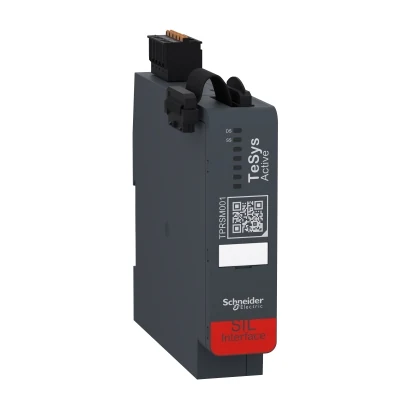

Schneider Electric TPRSM001 TeSys Island Güç Arayüz Modülü
- Marka: Schneider Electric
- Stok kodu: TPRSM001
- MPN: TPRSM001
- Fiyat: 13991.11 TRY + KDV · KDV dahil 16789.33 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric TPRSM001 Teknik Veri Föyü (PDF)
Schneider Electric TPRSM001 TeSys Island Güç Arayüz Modülü. Bu modelin teknik özellikleri: Seri: TeSys Island
| Seri | TeSys Island |
|---|---|
| Ürün Tipi | SIL arayüzü modülü |
| Modül İşlevi | 1NC veya 2NC kontak izleme ile güvenli durma |
| Uyumlu Ürünler | TPRBC hat birleştirici; TPRSS SIL motor yol verici |
| Anma Çalışma Gerilimi (Ue) | Giriş/çıkış devresi: 24 V DC |
| Anma Yalıtım Gerilimi (Ui) | Giriş/çıkış devresi: 50 V |
| Anma Darbe Dayanım Gerilimi (Uimp) | 2 kV için giriş/çıkış devresi (IEC 60947-1) |
| Aşırı Gerilim Kategorisi | III |
| Giriş Tipi | Izole anahtarlama girişi için safe stop |
| Giriş Koruma Tipi | Iç, elektronik |
| Giriş Gerilimi | 15…28.8 V DC durum 1; 0…5 V DC durum 0 |
| Çıkış Tipi | Röle anlık açma, 1 NA devre(ler), potansiyelsiz |
| Koruma Tipi | Harici sigorta, 8 A gG sigorta için röle çıkışı |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for SS (safe stop status) |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V DC veri yolu kuplörü tarafından sağlanır |
| Akım Tüketimi | 10 mA |
| Güç Kaybı (W) | 0,7 W maksimum |
| Güvenlik Fonksiyonu | Safe stop: category 0 (IEC 60204-1); Safe stop: category 1 (IEC 60204-1) |
| Standartlar | UL 60947-5-1; IEC 60947-5-1 |
| Sertifikalar | EAC (beklemede); UL; CSA |
| Montaj Yöntemi | Yatay ve dikey (35 mm simetrik ray) |
| Genişlik | 25 mm |
| Yükseklik | 118 mm |
| Derinlik | 114 mm |
| Ürün Ağırlığı | 0.159 kg |
| Depolama Sıcaklığı | -25…70 °C |
| Çalışma Ortam Sıcaklığı | -10…60 °C |
| Bağıl Nem | 5…95 % |
| Çalışma Rakımı | 0…2000 m değer kaybı olmadan |
| IP Koruma Sınıfı | IP20 |
| Kirlilik Derecesi | 2 |
| Yangına dayanıklılık | 960 °C (UL 94) |
| Şok Dayanımı | 15 gn (süre = 11 ms) (IEC 60068-2-27) |
| Titreşim Direnci | 1,5 mm tepeden tepeye (f= 3…13 Hz) (IEC 60068-2-6); 1 gn (f= 13…200 Hz) (IEC 60068-2-6) |
