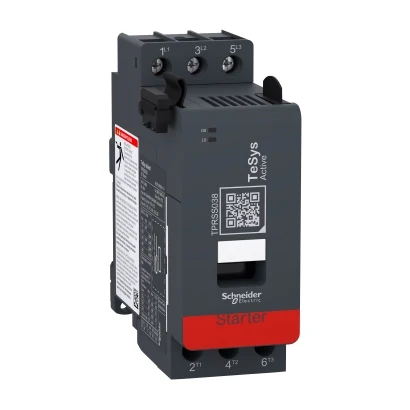

Schneider Electric TPRSS038 TeSys Island SIL Yolverici 38A/18.5kW
- Marka: Schneider Electric
- Stok kodu: TPRSS038
- MPN: TPRSS038
- Fiyat: 21376.97 TRY + KDV · KDV dahil 25652.36 TRY
- Stok: Terminli ürün
- Motor Kontrol Ekipmanları
- Schneider Electric Motor Kontrol Ekipmanları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Motor Kontrol ve Koruma Ekipmanları Seçim Rehberi
- Schneider Electric TPRSS038 Teknik Veri Föyü (PDF)
Schneider Electric TPRSS038 TeSys Island SIL Yolverici 38A/18.5kW. Bu modelin teknik özellikleri: Seri: TeSys Island
| Seri | TeSys Island |
|---|---|
| Ürün Tipi | SIL motor yol verici |
| Cihaz Sunumu | Bir veri yolu kuplörü aracılığıyla bir otomasyon kontrolörüne bağlı doğrudan yolverici; Yalnızca bir veri yolu kuplörüne bağlandığında çalışır |
| Uyumlu Ürünler | TPRBC hat birleştirici; TPRVM Voltaj arayüzü modülü (VIM); TPRSM SIL arayüzü modülü |
| Kutup Düzeni | 3P 3 NA |
| Kullanım Kategorisi | AC-1; AC-2; AC-3; AC-4; AC-3e |
| Motor Gücü (kW) | 9 kW at 230 V 50 Hz (AC-3); 18,5 kW at 380…415 V 50 Hz (AC-3); 18,5 kW at 440 V 50 Hz (AC-3); 18,5 kW at 500 V 50 Hz (AC-3); 18,5 kW at 690 V 50 Hz (AC-3) |
| Anma Çalışma Akımı (Ie) | 38 A (at <50 °C) at <= 440 V AC-3; 40 A (at <50 °C) at <= 440 V AC-1 |
| Termik Akım (Ith) | 40 A (at 50 °C) |
| Anma Yalıtım Gerilimi (Ui) | 690 V (IEC 60947-4-1); 600 V (UL 60947-4-1); 600 V (CSA C22.2 No 60947-4-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Aşırı Gerilim Kategorisi | Ue <= 480 V için III; Ue <= 690 V için II |
| Açma Sınıfı | Sınıf 5…30 |
| Sıfırlama | Remotely or automatically |
| Anma Kapama Kapasitesi (Irms) | 550 A at 440 V (IEC 60947) |
| Anma Kesme Kapasitesi | 550 A at 440 V (IEC 60947) |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 430 A 40 °C - 1 sn; 310 A 40 °C - 10 s; 150 A 40 °C - 1 min; 60 A 40 °C - 10 min |
| Ortalama Empedans | 2 mOhm - Ith 40 A 50 Hz |
| Kutup Başına Güç Kaybı | 2,9 W AC-3 - Ith 38 A; 3,2 W AC-1 - Ith 40 A |
| Anma Kontrol Devresi Gerilimi (Uc) | 24 V DC veri yolu kuplörü tarafından sağlanır |
| Akım Tüketimi | 160 mA contactor sealed; 160 mA contactor closing |
| Güç Kaybı (W) | 11,8 W Ie'de AC-3 |
| Mekanik Dayanıklılık | 30 Mcycles |
| Elektriksel Dayanıklılık | 1,4 Mcycles 38 A AC-3 Ue'de 440 V; 2 Mcycles 40 A AC-1 Ue'de 440 V |
| Maksimum Çalışma Hızı (Çevrim/Saat) | 3600 cyc/mn AC-3 |
| Çalışma Süresi | < 100 ms kapama; < 30 ms açma |
| Güvenlik Fonksiyonu | Güvenli durdurma: kategori 0 (TPRSM ile ilişkilendirildiğinde IEC 60204-1); modül; Güvenli durdurma: kategori 1 (TPRSM ile ilişkilendirildiğinde IEC 60204-1) |
| Yerel Sinyalleme | 1 LED (yeşil/kırmızı) for DS (device status); 1 LED (yeşil/kırmızı) for LS (load status) |
| Standartlar | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1 |
| Sertifikalar | CSA; EAC; UL; CCC |
| Montaj Yöntemi | Yatay ve dikey (35 mm simetrik DIN rayı) |
| Sıkma Torku | 2,5 N.m - tornavidayla düz Ø 6 mm; 2,5 N.m - tornavidayla Philips No 3 |
| Genişlik | 45 mm |
| Yükseklik | 121 mm |
| Derinlik | 115 mm |
| Ürün Ağırlığı | 0.718 kg |
| Depolama Sıcaklığı | -25…70 °C |
| Çalışma Ortam Sıcaklığı | -10…50 °C değer kaybı olmadan; 50…60 °C akım değer kaybı ile |
| Bağıl Nem | 5…95 % |
| Çalışma Rakımı | 0…2000 m değer kaybı olmadan |
