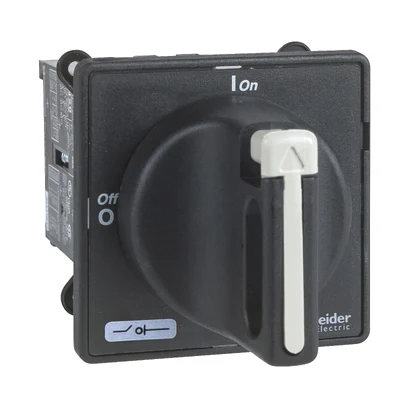

Schneider Electric VBDN20 TeSys MiniVARIO Yük Ayırıcı 20A
- Marka: Schneider Electric
- Stok kodu: VBDN20
- MPN: VBDN20
- Fiyat: 2190.63 TRY + KDV · KDV dahil 2628.76 TRY
- Stok: Terminli ürün
- Yük Ayırıcılar
- Schneider Electric Yük Ayırıcılar
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yük Ayırıcılar Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric VBDN20 Teknik Veri Föyü (PDF)
Schneider Electric VBDN20 TeSys MiniVARIO Yük Ayırıcı 20A.
| Seri | TeSys |
|---|---|
| Ürün Tipi | Bağlantı kesici |
| Performans Seviyesi | Standart |
| Kutup Düzeni | 3P |
| Kontak Düzeni | 3NO |
| Akım Türü | DC; AC |
| Kontrol Tipi | Döner kol |
| Döner Kol Montaj Şekli | Doğrudan |
| Kol rengi | Siyah |
| Kol Ön Plaka Rengi | Siyah |
| Uygunluk İşaretleri | 0–1 |
| Montaj Desteği | Kol: kapı; Anahtar: kapı |
| Sabitleme Yöntemi | Delikile 22,5 mm için kol |
| Anma Çalışma Gerilimi (Ue) | 690 V AC 50/60 Hz |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV |
| Termik Akım (Ith) | 20 A |
| Muhafazalı Termik Akım (Ithe) | 16 A |
| Anma Çalışma Akımı (Ie) | 11 A (AC-23) @ 400 V |
| Kesintili görev sınıfı | 30 |
| Anma Kısa Devre Kapama Kapasitesi (Icm) | 0,5 kA @ 400 V Itepe'de |
| AG Anma Kısa Süreli Dayanım Akımı (Icw) | 140 A @ 400 V 1 s |
| Cihaz Düzeni | Kol; Anahtar |
| Mekanik Dayanıklılık | 50000 cycles |
| Elektriksel Dayanıklılık | 30000 cycles DC-1…5; 50000 cycles AC-21 |
| Ayırma İçin Uygunluk | Evet |
| Sıkma Torku | Güç devresi: 0,7 N.m - üzerinde vida kelepçesi terminalleri |
| Yükseklik | 60 mm |
| Genişlik | 60 mm |
| Ürün Ağırlığı | 0.177 kg |
| Standartlar | IEC 60947-3 |
| Sertifikalar | CSA; UL; CCC; GL; UKCA |
| IP Koruma Sınıfı | IP65 |
| Titreşim ve Şok Dayanımı | Şoklar 11 ms (15 gn) (IEC 60068-2-27); Titreşimler 10…150 Hz (1 gn) (IEC 60068-2-6) |
| Çalışma Ortam Sıcaklığı | -20…50 °C |
| Yangına dayanıklılık | 960 °C (IEC 60695-2-1) |
