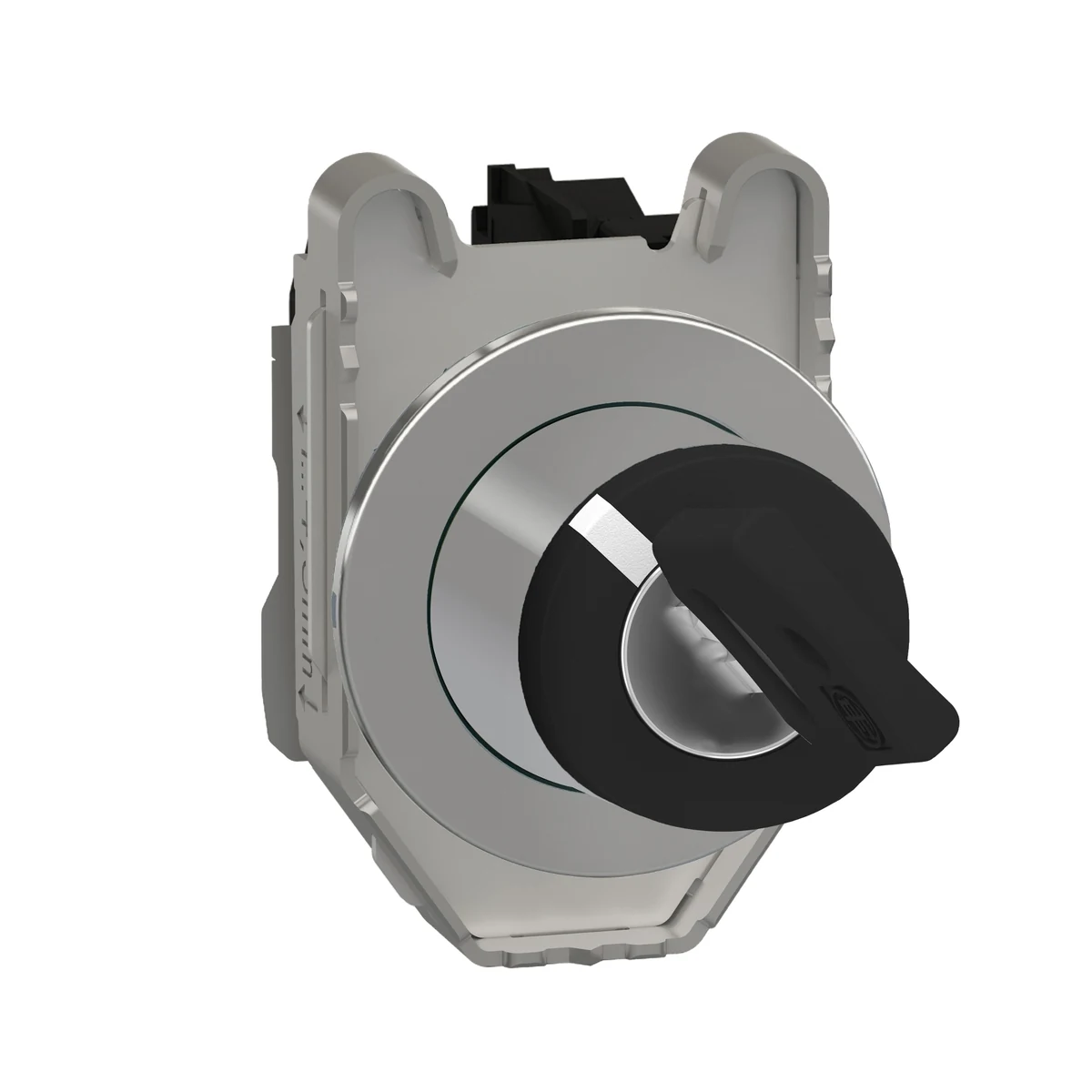

Schneider Electric XB4FG21 Kilitli buton 1 NA
- Marka: Schneider Electric
- Stok kodu: XB4FG21
- MPN: XB4FG21
- Fiyat: 3085.78 TRY + KDV · KDV dahil 3702.94 TRY
- Stok: Terminli ürün
- Anahtarlı Kumanda Butonları
- Schneider Electric Anahtarlı Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Anahtarlı Kumanda Butonları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XB4FG21 Teknik Veri Föyü (PDF)
Schneider Electric XB4FG21 Kilitli buton 1 NA. Bu modelin teknik özellikleri: Kontak Düzeni: 1 NA
| Kontak Düzeni | 1NO |
|---|---|
| Seri | Harmony XB4 |
| Ürün Tipi | Selektör anahtarı |
| Çerçeve Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 30.5 mm |
| Başlık Tipi | Ankastre |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | sabit |
| Operatör profili | Siyah anahtar düğmesi |
| Operatör konum bilgisi | 2 konum 90° |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz (IEC 60947-1) |
| Yükseklik | 47 mm |
| Genişlik | 36.6 mm |
| Derinlik | 100 mm |
| Terminal Numaralandırması (ISO) | (13-14)NO |
| Ürün Ağırlığı | 0.117 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Cihaz Montajı | Yerleşik |
| Sabitleme Aralığı | 40 x 50 mm (1…6 mm ince panel) |
| Sabitleme Yöntemi | Vidalarla |
| Anahtar Kilidi Tipi | Key 455 |
| Anahtar Çekme Konumu | Sol el |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Yok |
| Çalışma Torku | 0,14 N.m Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V ve 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V ve 5 mA temiz ortamda (IEC 60947-5-4) |
| Cihaz Sunumu | Açılı |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -40…70 °C |
| IP Koruma Sınıfı | IP66 (IEC 60529); IP67 (IEC 60529); IP69 (IEC 60529); IP69K (ISO 20653); Type 13 (UL 50 E); Type 12 (UL 50 E); Type 4 (UL 50 E); Type 4X (UL 50 E) |
| IK Darbe Koruma Sınıfı | IK04 (IEC 50102) |
