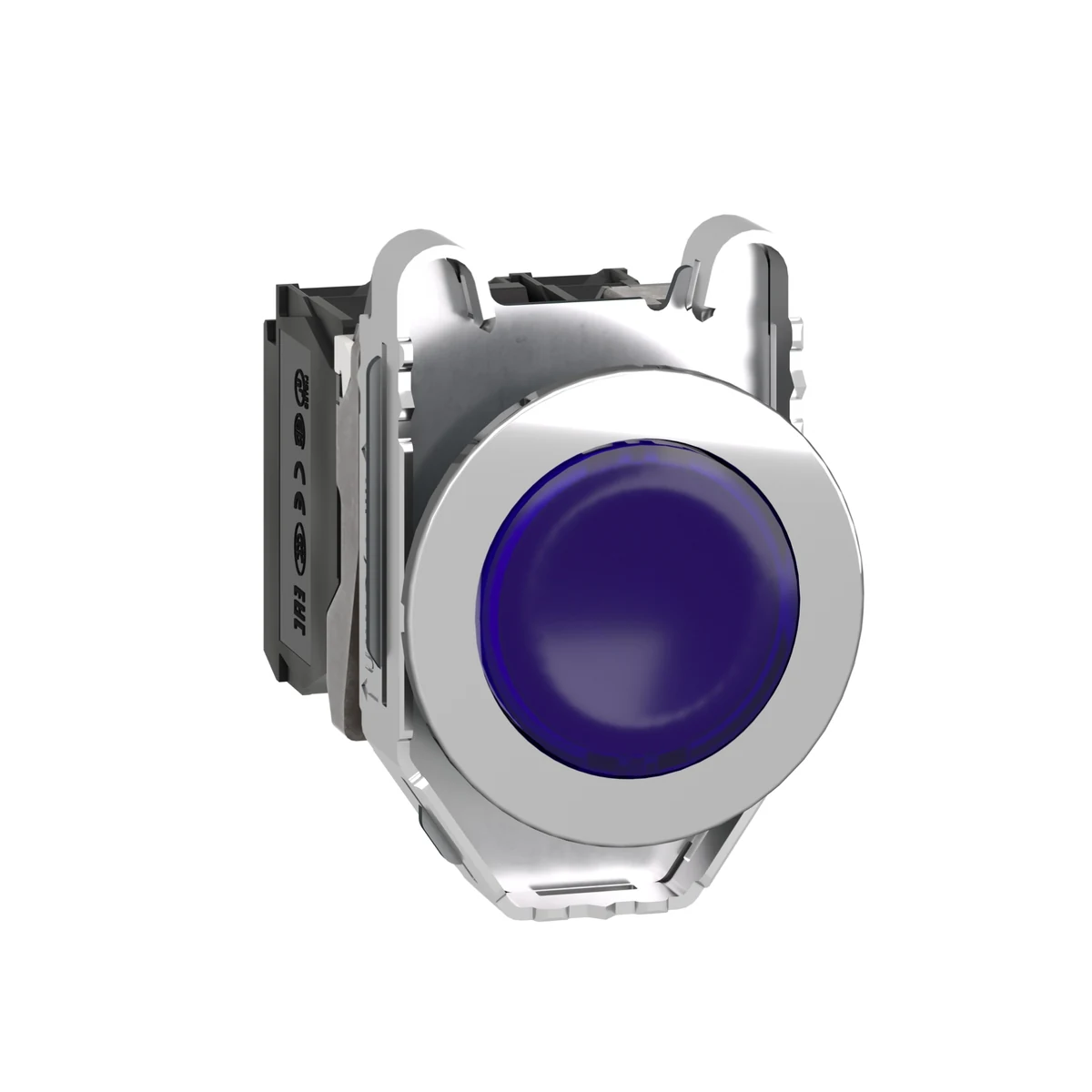

Schneider Electric XB4FW36M5 Işıklı, yaylı buton LED 230 VAC Mavi 1 NA+1 NK
- Marka: Schneider Electric
- Stok kodu: XB4FW36M5
- MPN: XB4FW36M5
- Fiyat: 2935.66 TRY + KDV · KDV dahil 3522.79 TRY
- Stok: Terminli ürün
- Yaylı Kumanda Butonları
- Schneider Electric Yaylı Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yaylı Kumanda Butonu Seçim Rehberi
- Schneider Electric XB4FW36M5 Teknik Veri Föyü (PDF)
Schneider Electric XB4FW36M5 Işıklı, yaylı buton LED 230 VAC Mavi 1 NA+1 NK. Bu modelin teknik özellikleri: Renk: Mavi Kontak Düzeni: 1 NA+1 NK
| Kontak Düzeni | 1NO+1NC |
|---|---|
| Renk | Mavi |
| Seri | Harmony XB4 |
| Ürün Tipi | Işıklı buton |
| Çerçeve Malzemesi | Krom kaplı metal |
| Sabitleme Bileziği Malzemesi | Zamak |
| Montaj Çapı | 30.5 mm |
| Başlık Tipi | Ankastre |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | Mavi sıva altı |
| Operatör Ek Bilgisi | Daz lens ile |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, 1 x 0,22…2 x 2,5 mm² kablo uçsuz (IEC 60947-1) |
| Işık Kaynağı | Evrensel LED |
| Duy Tipi | Entegre LED |
| Anma Kontrol Besleme Gerilimi (Us) | 230…240 V AC @ 50/60 Hz |
| Yükseklik | 47 mm |
| Genişlik | 36.6 mm |
| Derinlik | 55 mm |
| Terminal Numaralandırması (ISO) | (21-22)NC; (13-14)NO |
| Ürün Ağırlığı | 0.132 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Cihaz Montajı | Yerleşik |
| Sabitleme Yöntemi | Vidalarla tavsiye edilen tork: 0,8 N.m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 3,5 N NK değişimi elektrik durumu; 3,8 N |
| Mekanik Dayanıklılık | 10000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V ve 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V ve 5 mA temiz ortamda (IEC 60947-5-4) |
| Sinyal Tipi | Sabit |
| Akım Tüketimi | 14 mA |
| Hizmet Ömrü | 100000 h nominal gerilimde ve 25 °C |
