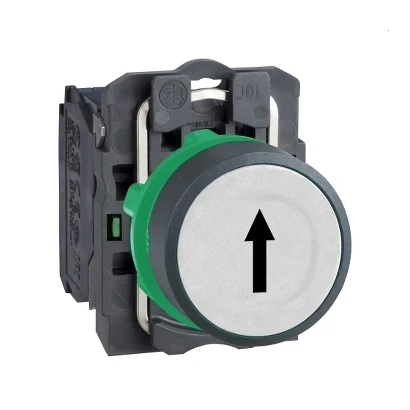

Schneider Electric XB5AA3341 PUSHBUTTON
- Marka: Schneider Electric
- Stok kodu: XB5AA3341
- MPN: XB5AA3341
- Fiyat: 567.12 TRY + KDV · KDV dahil 680.54 TRY
- Stok: Stokta
- Yaylı Kumanda Butonları
- Schneider Electric Yaylı Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Yaylı Kumanda Butonu Seçim Rehberi
- Schneider Electric XB5AA3341 Teknik Veri Föyü (PDF)
Schneider Electric XB5AA3341 PUSHBUTTON.
| Seri | Harmony XB5 |
|---|---|
| Ürün Tipi | Push-buton |
| Çerçeve Malzemesi | Plastik; Koyu gri plastik |
| Başlık Tipi | Standard |
| Sabitleme Bileziği Malzemesi | Plastik |
| Montaj Çapı | 22.5 mm |
| Sinyalleme Başlığı Şekli | Yuvarlak |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | Beyaz sıva altı, yukarı ok (siyah) |
| Kontak Düzeni | 1NO |
| Kontak Çalışma Tipi | Yavaş kesen |
| Bağlantı Terminalleri | Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu (IEC 60947-1); Vida kelepçesi terminalleri, 1 x 0,22…2 x 2,5 mm² kablo uçsuz (IEC 60947-1) |
| Yükseklik | 42 mm |
| Genişlik | 30 mm |
| Derinlik | 52 mm |
| Terminal Numaralandırması (ISO) | (13-14)NO |
| Ürün Ağırlığı | 0.037 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Yok |
| Çalışma Hareketi | 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 3,8 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 10000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V ve 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V ve 5 mA temiz ortamda (IEC 60947-5-4) |
| Cihaz Sunumu | Açılı |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -40…70 °C |
| IP Koruma Sınıfı | IP66 (IEC 60529); IP67; IP69; IP69K |
| Muhafaza tipi | UL type 4X/13 |
| IK Darbe Koruma Sınıfı | IK03 (IEC 50102) |
| Standartlar | JIS C8201-5-1; UL 508; IEC 60947-5-1; CSA C22.2 No 14; IEC 60947-5-4; IEC 60947-1; JIS C8201-1 |
| Sertifikalar | DNV; CSA; UL listeli; LROS (Lloyds register of shipping); BV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
| Şok Dayanımı | 30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27); 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma (IEC 60068-2-27) |
