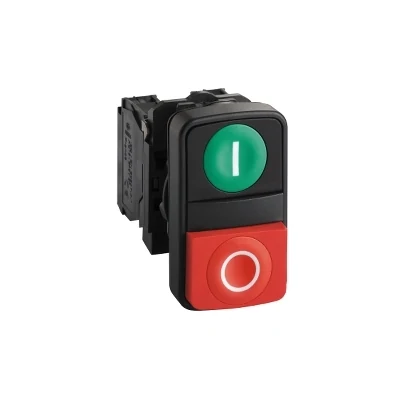

Schneider Electric XB5AL73415 DOUBLE PUSHBUTTON
- Marka: Schneider Electric
- Stok kodu: XB5AL73415
- MPN: XB5AL73415
- Fiyat: 1690.23 TRY + KDV · KDV dahil 2028.28 TRY
- Stok: Terminli ürün
- Çiftli ve Üçlü Kumanda Butonları
- Schneider Electric Çiftli ve Üçlü Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Çiftli ve Üçlü Kumanda Butonları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XB5AL73415 Teknik Veri Föyü (PDF)
Schneider Electric XB5AL73415 DOUBLE PUSHBUTTON.
| Seri | Harmony XB5 |
|---|---|
| Ürün Tipi | Çift başlı yaylı buton |
| Çerçeve Malzemesi | Koyu gri plastik |
| Sabitleme Bileziği Malzemesi | Plastik |
| Başlık Tipi | Standard |
| Montaj Çapı | 22.5 mm |
| Sinyalleme Başlığı Şekli | Dikdörtgen |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | 1 sıva altı - 1 çıkık basmalı düğme |
| Operatör Açıklaması | Yeşil ''G'' - kırmızı ''Ç'' |
| Kontak Düzeni | 1NO+1NC |
| Kontak Çalışma Tipi | Yavaş kesen |
| Cihaz Sunumu | Açılı |
| Yükseklik | 50 mm |
| Genişlik | 30 mm |
| Derinlik | 59 mm |
| Terminal Numaralandırması (ISO) | (21-22)NC; (13-14)NO |
| Ürün Ağırlığı | 0.053 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| İşaret Rengi | Yeşil, kırmızı veya siyah başlıklarda beyaz işaret; Beyaz başlıklarda siyah işaret |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 3,5 N NK değişimi elektrik durumu; 3,8 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V, 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V, 5 mA temiz ortamda (IEC 60947-5-4) |
| Depolama Sıcaklığı | -40…70 °C |
| Çalışma Ortam Sıcaklığı | -40…70 °C |
| IP Koruma Sınıfı | IP67 (IEC 60529); IP69; IP69K |
| Muhafaza tipi | UL type 4X/13 |
| IK Darbe Koruma Sınıfı | IK03 (IEC 50102) |
| Standartlar | IEC 60947-5-4; JIS C8201-5-1; IEC 60947-5-1; CSA C22.2 No 14; IEC 60947-1; UL 508; JIS C8201-1 |
| Sertifikalar | CSA; LROS (Lloyds register of shipping); BV; UL listeli; DNV |
| Titreşim Direnci | 5 gn (f= 2…500 Hz) (IEC 60068-2-6) |
