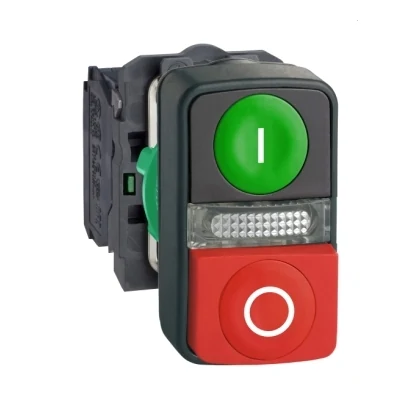

Schneider Electric XB5AW73731B5 ILLUMINATED PUSHBUTTON
- Marka: Schneider Electric
- Stok kodu: XB5AW73731B5
- MPN: XB5AW73731B5
- Fiyat: 2040.51 TRY + KDV · KDV dahil 2448.61 TRY
- Stok: Stokta
- Seçici Kumanda Butonları
- Schneider Electric Seçici Kumanda Butonları
- Schneider Electric güncel fiyat listesi
- Seçim rehberi: Seçici Kumanda Butonları Seçim Rehberi: Teknik Kriterler ve Uygulama Esasları
- Schneider Electric XB5AW73731B5 Teknik Veri Föyü (PDF)
Schneider Electric XB5AW73731B5 ILLUMINATED PUSHBUTTON.
| Seri | Harmony XB5 |
|---|---|
| Ürün Tipi | Işııklı çift başlı yaylı buton |
| Çerçeve Malzemesi | Koyu gri plastik |
| Sabitleme Bileziği Malzemesi | Plastik |
| Başlık Tipi | Standard |
| Montaj Çapı | 22 mm |
| Sinyalleme Başlığı Şekli | Dikdörtgen |
| Mekanizma Tipi | yaylı kurma |
| Operatör profili | 1 sıva altı - 1 çıkık Buton - 1 merkezi pilot ışığı |
| Operatör Açıklaması | Yeşil ''G'' - kırmızı ''Ç'' |
| Kontak Düzeni | 1NO+1NC |
| Kontak Çalışma Tipi | Yavaş kesen |
| Işık Kaynağı | Korumalı LED |
| Duy Tipi | Entegre LED |
| Anma Kontrol Besleme Gerilimi (Us) | 24 V AC/DC @ 50/60 Hz |
| Yükseklik | 50 mm |
| Genişlik | 30 mm |
| Derinlik | 59 mm |
| Terminal Numaralandırması (ISO) | (11-12)NC; (13-14)NO |
| Ürün Ağırlığı | 0.066 kg |
| Yüksek Basınçlı Yıkama Direnci | 7000000 Pa @ 55 °C, mesafe: 0,1 m |
| İşaret Rengi | Beyaz başlıklarda siyah işaret; Yeşil, kırmızı veya siyah başlıklarda beyaz işaret |
| Kontak Kullanımı | Standart kontaklar |
| Pozitif Açılma | Var (IEC 60947-5-1 ek K) |
| Çalışma Hareketi | 1,5 mm (NK değişimi elektrik durumu); 2,6 mm (Elektrik durumu değişimi YOK); 4,3 mm (toplam hareket) |
| Çalışma Kuvveti | 3,5 N NK değişimi elektrik durumu; 3,8 N Elektrik durumu değişimi YOK |
| Mekanik Dayanıklılık | 1000000 cycles |
| Sıkma Torku | 0,8…1,2 N.m (IEC 60947-1) |
| Kontak Malzemesi | Gümüş alaşım (Ag/Ni) |
| Kısa Devre Koruması | 10 A kartuş sigortası tip gG (IEC 60947-5-1) |
| Termik Akım (Ith) | 10 A (IEC 60947-5-1) |
| Anma Yalıtım Gerilimi (Ui) | 600 V (kirlilik derecesi 3) (IEC 60947-1) |
| Anma Darbe Dayanım Gerilimi (Uimp) | 6 kV (IEC 60947-1) |
| Elektriksel Güvenilirlik (IEC 60947-5-4) | Λ < 10exp(-6) @ 5 V ve 1 mA temiz ortamda (IEC 60947-5-4); Λ < 10exp(-8) @ 17 V ve 5 mA temiz ortamda (IEC 60947-5-4) |
| Sinyal Tipi | Sabit |
| Işık kaynağı rengi | Beyaz |
| Besleme Gerilimi Sınırları | 19,2…30 V DC; 21,6…26,4 V AC |
| Akım Tüketimi | 18 mA |
| Hizmet Ömrü | 100000 yr nominal gerilimde ve 25 °C |
| Dalgalanma (Surge) Dayanımı | 1 kV (IEC 61000-4-5) |
